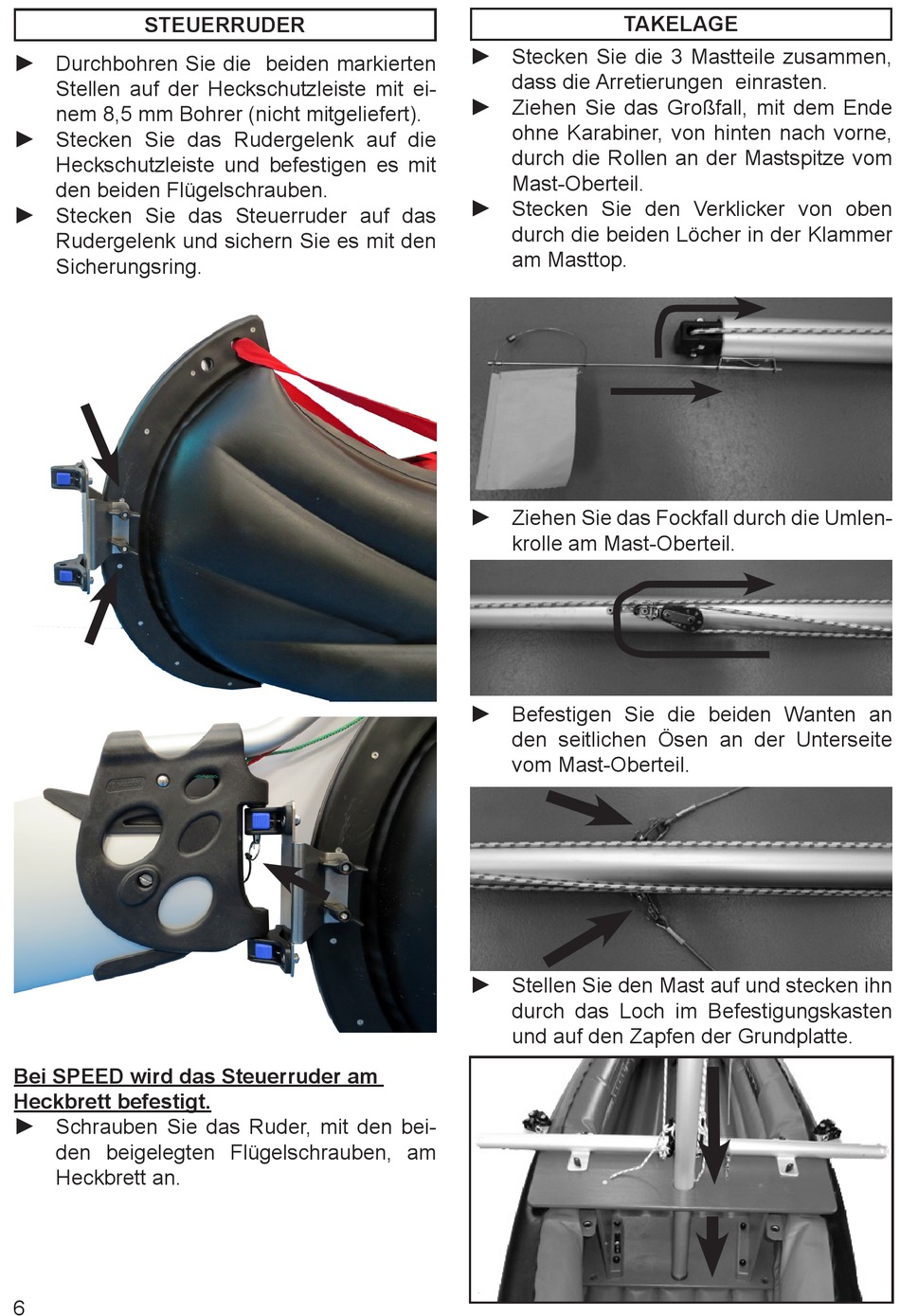

grabner ADVENTURE Eignerhandbuch Seite 6

STEUERRUDER
► ►
Durchbohren Sie die beiden markierten
Stellen auf der Heckschutzleiste mit ei-
nem 8,5 mm Bohrer (nicht mitgeliefert).
► ►
Stecken Sie das Rudergelenk auf die
Heckschutzleiste und befestigen es mit
den beiden Flügelschrauben.
► ►
Stecken Sie das Steuerruder auf das
Rudergelenk und sichern Sie es mit den
Sicherungsring.
Bei SPEED wird das Steuerruder am
Heckbrett befestigt.
► ►
Schrauben Sie das Ruder, mit den bei-
den beigelegten Flügelschrauben, am
Heckbrett an.
6
TAkELAGE
► ►
Stecken Sie die 3 Mastteile zusammen,
dass die Arretierungen einrasten.
► ►
Ziehen Sie das Großfall, mit dem Ende
ohne Karabiner, von hinten nach vorne,
durch die Rollen an der Mastspitze vom
Mast-Oberteil.
► ►
Stecken Sie den Verklicker von oben
durch die beiden Löcher in der Klammer
am Masttop.
► ►
Ziehen Sie das Fockfall durch die Umlen-
krolle am Mast-Oberteil.
► ►
Befestigen Sie die beiden Wanten an
den seitlichen Ösen an der Unterseite
vom Mast-Oberteil.
► ►
Stellen Sie den Mast auf und stecken ihn
durch das Loch im Befestigungskasten
und auf den Zapfen der Grundplatte.
