Seite 3: Haftungsausschluss
Web: http://www.novationmusic.com Warenzeichen Novation ist ein eingetragenes Warenzeichen der Focusrite Audio Engineering Ltd. Alle weiteren in diesem Handbuch genannten Marken-, Produkt- und Firmennamen sowie weitere registrierte Namen oder Warenzeichen sind Eigentum der jeweiligen Inhaber. Haftungsausschluss Novation hat höchstmögliche Sorgfalt darauf verwendet, alle in diesem Handbuch enthaltenen Informationen so korrekt und vollständig wie möglich wiederzugeben. -
Seite 4: Inhaltsverzeichnis
Deutsch INHALT EINLEITUNG ............. 5 Hauptmerkmale . -
Seite 5: Einleitung
Deutsch EINLEITUNG Danke, dass Sie sich für das Novation Launchkey MIDI-Controller-Keyboard entschieden haben. Neben dem eigentlichen Keyboard bietet Launchkey eine Vielzahl von Bedienelementen, die dem Musiker von heute helfen, großartige Musik zu produzieren – ob im Studio, auf der Bühne oder unterwegs. Über das Keyboard können Sie neben Ihrer vorhandenen DAW(Digital Audio Workstation)-Software auch die beiliegenden Plug-Ins V-Station und Bass Station steuern. -
Seite 6: Lieferumfang
Bewahren Sie das Verpackungsmaterial auch für den Fall auf, dass Sie das Gerät einmal verschicken müssen. Bitte prüfen Sie anhand der folgenden Liste, ob die Verpackung alle Teile enthält. Sollten Teile fehlen oder beschädigt sein, setzen Sie sich mit Ihrem Novation-Händler bzw. -Vertrieb in Verbindung. •... -
Seite 7: Registrieren Ihres Produkts
9V-Gleichstromnetzteil erfolgen. Wenn Sie diese Methode verwenden, überprüfen Sie bitte VOR dem Anschließen, ob das Steckernetzteil für Ihre Netzspannung geeignet ist. Wenn Sie unsicher sind, welche Netzteile geeignet sind, fragen Sie Ihren Novation-Händler. Ein paar Worte zu Laptops: Wenn Sie Launchkey über einen Computer mit Strom versorgen, denken Sie daran, dass ein USB-Anschluss laut Spezifikation eine Spannung von 5 V bei 0,5 A liefern sollte. -

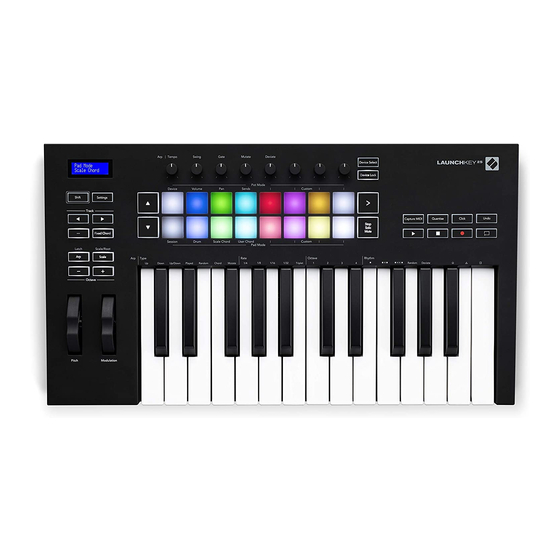

Seite 8: Geräteübersicht
Deutsch Geräteübersicht Bedienoberfläche – Bedienelemente Version mit 25 Version mit 25 Tasten Auch auf die Versionen mit 49 und 61 Tasten übertragbar Die Bedienelemente von Launchkey sind bestimmten Funktionen fest zugewiesen. Dadurch ist Launchkey besonders einfach zu konfigurieren und zu benutzen. Klaviatur –... - Seite 9 Deutsch 8 x Drehregler zur Steuerung weiterer DAW/MIDI-Funktionen Transporttasten – Über diese Tasten können Sie Ihre DAW von Launchkey aus fernsteuern und in Ableton Live Lite bestimmte Funktionen ausführen. 16 x anschlagsdynamische Launch Pads. Über diese Pads können Sie in Ihrer Musik- Software Sounds (z.
-
Seite 10: Rückseite - Anschlüsse
Deutsch Rückseite – Anschlüsse USB-Port – USB-Buchse Typ B, kompatibel mit USB 1.1, 2.0 und 3.0. Schließen Sie Launchkey mit dem mitgelieferten USB-Kabel an einem USB-Anschluss Ihres Computers bzw. an Ihr iPad an. Power In – Dient zum Anschluss eines externen Gleichstromnetzteils. Sustain–... -
Seite 11: Launchkey Anschlussbeispiele
Deutsch LAUNCHKEY ANSCHLUSSBEISPIELE Bei der Entwicklung von Launchkey wurde Wert darauf gelegt, dass er sich automatisch für die Nutzung mit Ihrer Musik-Software konfiguriert. Launchkey kann gleichermaßen mit einem Computer/Laptop und einem iPad eingesetzt werden. Da sich die Funktionen und Einsatzmöglichkeiten je nach Plattform unterscheiden, werden sie in dieser Bedienungsanleitung in separaten Abschnitten behandelt. -
Seite 12: Basic-Mapping-Modus
Deutsch *Diese Anleitung kann jederzeit unter www.novationmusic.com/downloads heruntergeladen werden. Basic-Mapping-Modus In diesem Modus lässt sich Launchkey als Standard-MIDI-Controller mit einer Vielzahl von Musikprogrammen verwenden. Neben den Note-On/Note-Off-Befehlen der Klaviatur werden für alle Bedienelemente (Schiebe-/Drehregler und Tasten) eindeutige MIDI-Controller-Befehle ausgegeben, auf die Sie Ihre Software anpassen können. Anschluss an ein iPad Stromversorgung Apple iPad Camera... -
Seite 13: Launchkey Kennenlernen
Deutsch LAUNCHKEY KENNENLERNEN MIDI-Kanal MIDI-Daten können über einen von 16 Kanälen übertragen werden, wobei eine korrekte Übertragung und Verarbeitung nur gewährleistet ist, wenn am Ausgabe- wie am Empfangsgerät derselbe MIDI-Kanal eingestellt ist. Im InControI-Modus müssen Sie sich eigentlich nicht um die MIDI-Kanäle kümmern, da InControl automatisch dafür sorgt, dass alle MIDI-Befehle immer über die richtigen Kanäle übertragen werden. -
Seite 14: Oktave Auf/Ab
Deutsch Oktave auf/ab Über die Tasten Octave + / Octave - können Sie das Keyboard in Oktavschritten nach oben und unten transponieren. Der Umfang der möglichen Oktav-Verschiebung ist je nach Launchkey-Modell unterschiedlich: • Launchkey 25: -4 bis +5 Oktaven • Launchkey 49: -3 bis +4 Oktaven •... -
Seite 15: Schieberegler
Deutsch Schieberegler Der Launchkey 25 bietet einen, Launchkey 49 und 61 bieten je neun Schieberegler. Der einzelne Schieberegler des Launchkey 25 ist für die Ausgabe des MIDI-Befehls Master Volume (CC=7) konfiguriert. Dieser Schieberegler ist im InControl-Modus ohne Funktion. Die Funktionen der Schieberegler 1 – 8 von Launchkey 49 und 61 sind je nach Betriebsmodus unterschiedlich belegt. -
Seite 16: Runde Tasten
Deutsch Ableton Live) Clips oder Loops zu triggern. In nicht-Clip-basierten Anwendungen wie Logic Pro oder Cubase haben sie dagegen keine Funktion (daher kann der InControl-Modus dort auch nicht aktiviert werden). Runde Tasten Im Basic-Mapping-Modus sind die zwei großen, runden Tasten den MIDI-CC-Befehlen 108 (obere Taste) und 109 (untere Taste) fest zugeordnet. -
Seite 17: Der Betrieb Von Launchkey Mit Incontrol
Deutsch Der Betrieb von Launchkey mit InControl Sofern Sie mit einer DAW arbeiten, für die eine DAW-Installationsanleitung zur Verfügung steht, müssen Sie diese zunächst anhand der Anleitung für den Betrieb mit Launchkey einrichten. Anschließend weist InControl automatisch jeder Schlüsselfunktion in der DAW ein passendes Hardware-Bedienelement zu. - Seite 18 Deutsch Wenn Sie die obere InControl-Taste für die Endlosregler länger drücken, arbeitet das Launchkey im Modus für die Regler-Auswahl. Die Drum-Pads leuchten nun in unterschiedlichen Farben und verweisen so auf die aktuelle Funktion der Endlosregler in Ableton Live Lite (über die untere Pad-Reihe) und die aktuell gewählte Ableton Device-Bank (über die obere Reihe).
-
Seite 19: Technische Daten
Launchkey wird über USB angeschlossen und kann daher nur mit jeweils einem Gerät verbunden sein. Was ist InControl? Eine Innovation von Novation, die eine Steuerung aller etablierten Musik-Anwendungen direkt nach dem Auspacken ermöglicht. Welche Funktion haben die Pfeiltasten? Im InControl-Modus schalten Sie damit die Fader, Regler und Pads von Launchkey einzeln ein bzw. -
Seite 20: Midi-Implementierungstabelle
Deutsch MIDI-Implementierungstabelle Launchkey mit 25 Tasten Steuerfunktion Bef.-Typ Bef.-Nr. Wertebereich Endlosregler 1 0 – 127 Endlosregler 2 0 – 127 Endlosregler 3 0 – 127 Endlosregler 4 0 – 127 Endlosregler 5 0 – 127 Endlosregler 6 0 – 127 Endlosregler 7 0 –... - Seite 21 Deutsch Launchkey mit 49 und 61 Tasten: Steuerfunktion Bef.-Typ Bef.-Nr. Wertebereich Endlosregler 1 0 – 127 Endlosregler 2 0 – 127 Endlosregler 3 0 – 127 Endlosregler 4 0 – 127 Endlosregler 5 0 – 127 Endlosregler 6 0 – 127 Endlosregler 7 0 –...
- Seite 22 Deutsch...
