Technics SE-R1 Bedienungsanleitung Seite 93

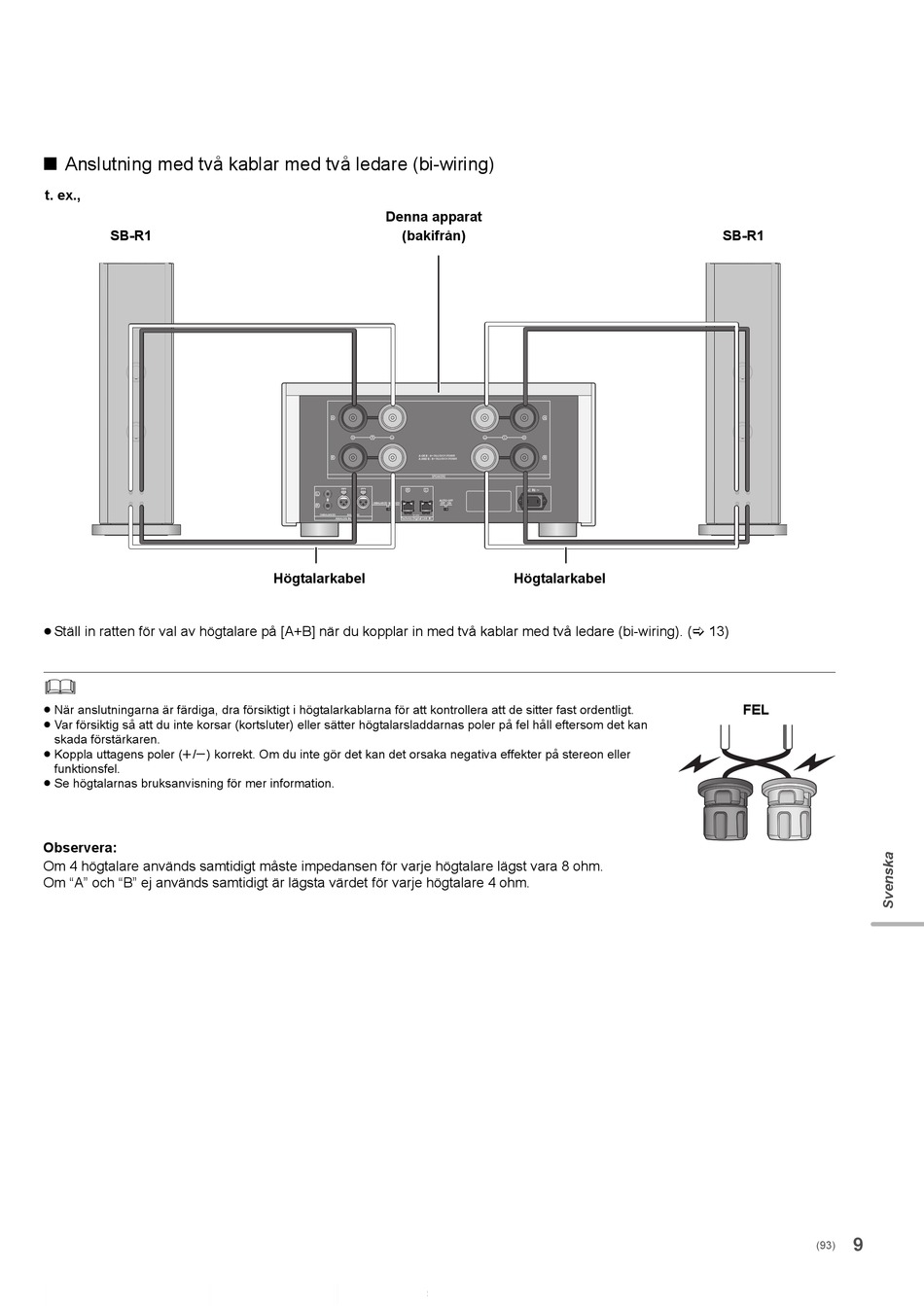

∫ Anslutning med två kablar med två ledare (bi-wiring)
t. ex.,
SB-R1
≥ Ställ in ratten för val av högtalare på [A+B] när du kopplar in med två kablar med två ledare (bi-wiring). (
≥ När anslutningarna är färdiga, dra försiktigt i högtalarkablarna för att kontrollera att de sitter fast ordentligt.
≥ Var försiktig så att du inte korsar (kortsluter) eller sätter högtalarsladdarnas poler på fel håll eftersom det kan
skada förstärkaren.
≥ Koppla uttagens poler (r/s) korrekt. Om du inte gör det kan det orsaka negativa effekter på stereon eller
funktionsfel.
≥ Se högtalarnas bruksanvisning för mer information.
Observera:
Om 4 högtalare används samtidigt måste impedansen för varje högtalare lägst vara 8 ohm.
Om "A" och "B" ej används samtidigt är lägsta värdet för varje högtalare 4 ohm.
Denna apparat
(bakifrån)
Högtalarkabel Högtalarkabel
SB-R1
13)
FEL
9
(93)
