Rückwärtige I/O-Kappen installieren
Das SABERTOOTH Z87-Zubehörpaket sorgt mittels der Kappen für die rückwärtigen I/O-
Anschlüsse für ein erhöhtes Maß an Staubschutz.

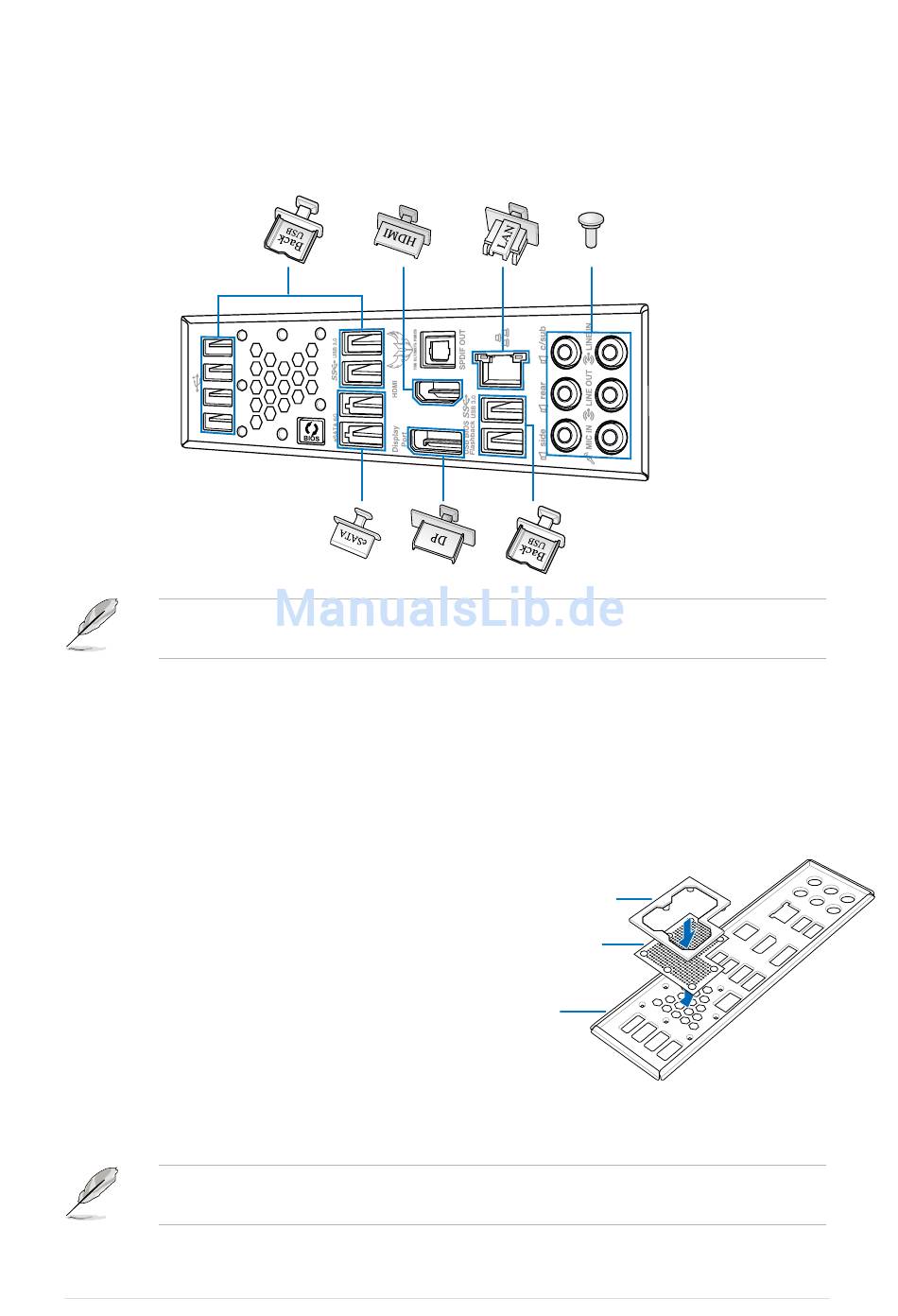

Die folgende Abbildung zeigt, an welchen Stellen die I/O-Kappen angebracht werden:
Um unterschiedliche Modelle zu unterstützen, kann das Paket zusätzliche Kappen für die
rückwärtigen I/O-Anschlüsse Ihres Motherboards enthalten.
Staubfilter an der rückwärtigen I/O installieren
Der Staubfilter an der rückwärtigen I/O wirkt dem Einsaugen von Staub und kleinen Partikeln
entgegen.
So installieren Sie den Staubfilter an der rückwärtigen I/O:
1.
Setzen Sie das Staubgitter so an den
Staubrahmen an, dass die sieben
Aussparungen im Staubgitter über den sieben
Halterungen am Staubrahmen liegen. Bringen
Sie dann das Staubgitter am Staubrahmen an.
.
Setzen Sie die Staubgitter-Staubrahmen-
Kombination so an den I/O-Schild an, dass
die sieben Halterungen an der Rückseite über
den sieben runden Aussparungen an den
Belüftungsöffnungen im I/O-Schild liegen.
Drücken Sie die Staubgitter-Staubrahmen-
Kombination dann zum Fixieren an den I/O-
Schild an.
Reinigen Sie den Staubfilter an der rückwärtigen I/O von Zeit zu Zeit (bei starker Verschmutzung
entsprechend öfter), damit stets ein ungehinderter Luftstrom gewährleistet bleibt.
8
Staubrahmen für
rückwärtige I/O
Staubgitter für
rückwärtige I/O
I/O-Schild
