1
Führen Sie die gelbe Stromleitung
und die schwarze Masseleitung
Sie den Kabelbaumstecker zum Radio.
Verbinden Sie den Kabelbaum erst mit dem Radio, wenn alle
Blankdrahtverbindungen hergestellt wurden.
2
Verbinden Sie die schwarze Leitung mit dem Minuspol (-) der
Batterie.
3
Führen Sie einen der folgenden Schritte aus:
• Wenn Sie die rote Leitung über die Zündung oder einen
anderen manuellen Schalter
die rote Signalleitung mit der Zündung oder dem Schalter,
installieren Sie eine 15-A-Sicherung
Leitung so nah wie möglich an der Batterie, und verbinden
Sie die gelbe Leitung mit dem Pluspol (+) der Batterie.
• Wenn Sie die rote Leitung nicht über die Zündung oder
den Schalter verlegen, verbinden Sie die rote Leitung mit
der gelben Leitung, installieren Sie eine 15-A-Sicherung
so nah wie möglich an der Batterie, und verbinden Sie
beide Leitungen mit dem Pluspol (+) der Batterie.

Lautsprecherzonen

Sie können Lautsprecher in einem Bereich in eine
Lautsprecherzone gruppieren. Dies ermöglicht es Ihnen, den
Audiopegel der Zonen einzeln zu steuern. Beispielsweise
könnte die Tonausgabe in der Kabine leiser sein als auf Deck.
Pro Kanal jeder Zone können bis zu zwei Lautsprecherpaare
parallel verbunden werden. Bei Verwendung des integrierten
Verstärkers kann eine Zone maximal vier Lautsprecher
unterstützen.
Die Zonen 1 und 2 werden über den integrierten Verstärker mit
Strom versorgt. Wenn Sie die RCA-Line-Ausgänge und die
RCA-Subwoofer-Ausgänge für die Zonen 1 und 2 verwenden
möchten, müssen Sie externe Verstärker anschließen.
Die Zonen 3 und 4 sind nur als Line-Level-Ausgänge verfügbar.
Wenn Sie die RCA-Line-Ausgänge und die RCA-Subwoofer-
Ausgänge für die Zonen 3 und 4 verwenden möchten, müssen
Sie externe Verstärker anschließen.
Sie können Balance, Lautstärkepegel, Ton, Subwoofer-Pegel,
Subwoofer-Frequenz und die Namen der einzelnen Zonen
anpassen und andere zonenspezifische Einstellungen
konfigurieren.

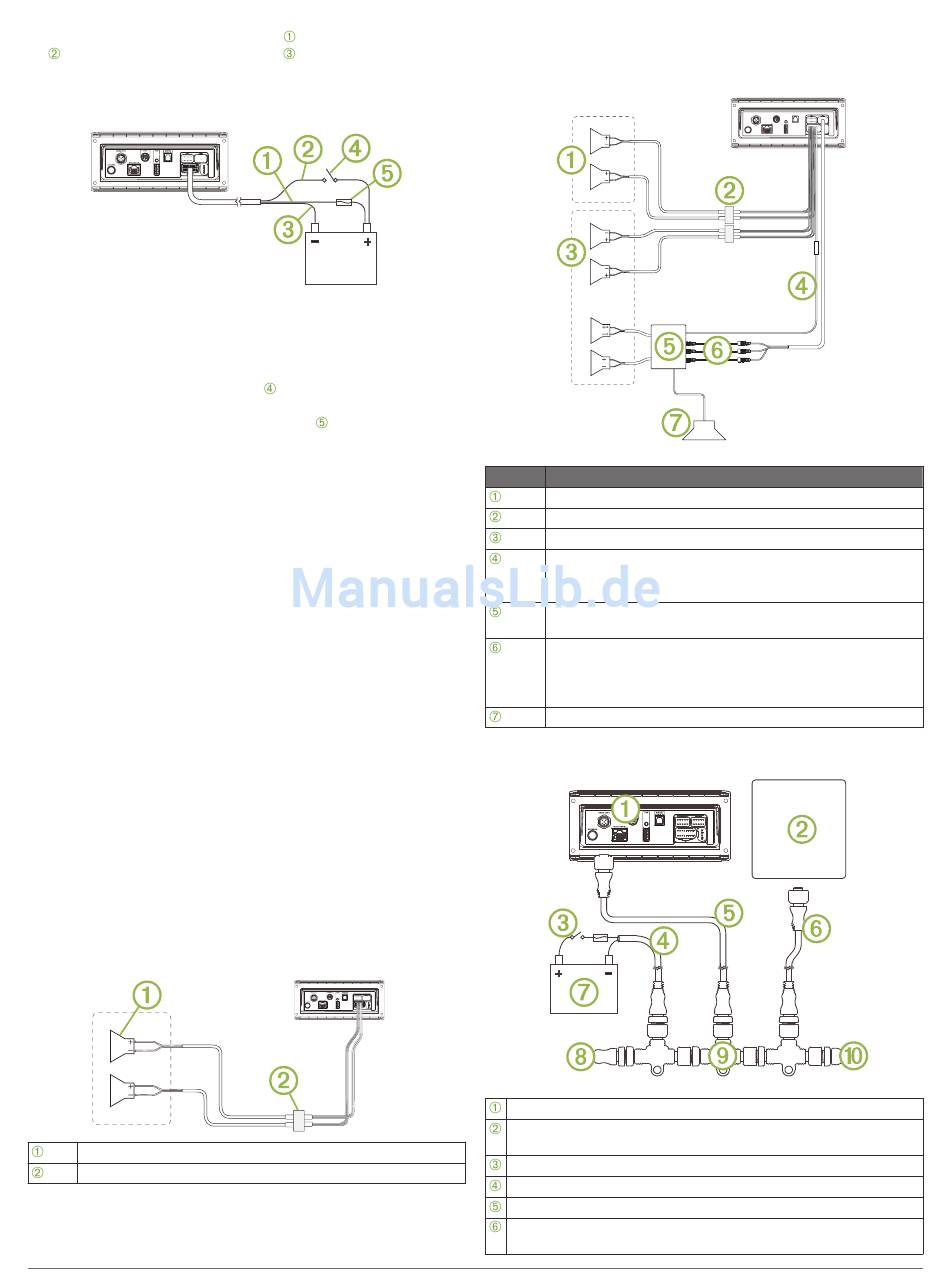

Beispiel eines Schaltplans für Systeme mit einer Zone
Lautsprecher
Wasserdichte Verbindung

Erweiterter Schaltplan

In diesem Schaltplan ist eine Systeminstallation mit einem
externen Verstärker und Subwoofer dargestellt, die mit Zone 2
4
, die rote Signalleitung
zur Batterie, und führen
verlegen, verbinden Sie
an der gelben
des Radios verbunden sind. Sie können einen Verstärker und
Subwoofer mit beliebigen oder allen vier Zonen des Radios
verbinden.
Element Beschreibung
Lautsprecher für Zone 1
Wasserdichte Verbindung
Lautsprecher für Zone 2
Signalleitung für „Verstärker ein"
Verbinden Sie diese Leitung mit jedem Verstärker, der mit
einem Zonen-Line-Ausgang verbunden ist.
Verstärker mit Stromversorgung, der mit dem Line-Ausgang
für Zone 2 verbunden ist
Line-Ausgang für Zone 2 und Subwoofer-Ausgang
Jedes Subwooferkabel bietet einen einzelnen Mono-Ausgang
zu einem Subwoofer mit Stromversorgung oder einem
Subwoofer-Verstärker.
Subwoofer
Schaltplan für das NMEA 2000 System
Radio
Unterstützte Kartenplotter-Multifunktionsanzeige oder kompatible
FUSION NMEA 2000 Fernbedienung
Leitungsschalter
NMEA 2000 Netzkabel
NMEA 2000 Stichleitung vom Radio, bis zu 6 m (20 Fuß)
NMEA 2000 Stichleitung von der Kartenplotter-Multifunktionsan-
zeige oder kompatible FUSION NMEA 2000 Fernbedienung
Apollo RA770 – Installationsanweisungen
