6 Passen Sie den Durchmesser des Ausschnitts bei Bedarf mit
Feile und Sandpapier an.
7 Wenn das Radio ordnungsgemäß im Ausschnitt sitzt,
vergewissern Sie sich, dass die Montagelöcher am Radio auf
die Vorbohrungen der Schablone ausgerichtet sind.
8 Ist das nicht der Fall, kennzeichnen Sie neue Positionen für
die Vorbohrungen.
9 Bringen Sie mit einem für die Montagefläche und den
Schraubentyp geeigneten Bohrer die Vorbohrungen an.
10
Entfernen Sie die Schablone von der Montagefläche.
11
Nehmen Sie die erforderliche Verkabelung vor
zum Verbinden des Geräts, Seite
12
Wählen Sie eine Option:
• Wenn Sie das Radio an einem trockenen Standort
installieren, bringen Sie die mitgelieferte Einbaudichtung
an der Rückseite des Radios an.
• Wenn Sie das Radio an einem Standort montieren, der
Wasser ausgesetzt ist, tragen Sie um den Ausschnitt
seewassertaugliches Dichtungsmittel auf der
Montagefläche auf.
Installieren Sie die mitgelieferte Einbaudichtung nicht,
wenn Sie Dichtungsmittel auf die Montagefläche
aufgetragen haben. Bei gleichzeitiger Verwendung von
Dichtungsmittel und Einbaudichtung wird die
Wasserbeständigkeit reduziert.
13
Setzen Sie das Radio in den Ausschnitt ein.
14
Sichern Sie das Radio mit den mitgelieferten Schrauben
an der Montagefläche.
Ziehen Sie die Schrauben mit der Hand fest, wenn Sie das
Radio an der Montagefläche sichern, damit Sie sie nicht zu
fest anziehen.
15
Setzen Sie die Schraubenabdeckungen
Hinweise zum Verbinden des Geräts
Damit das Radio ordnungsgemäß funktioniert, müssen Sie es
mit der Stromversorgung, den Lautsprechern und
Eingangsquellen verbinden. Planen Sie die Anordnung von
Radio, Lautsprechern, Eingangsquellen, optionalem NMEA
2000 Netzwerk und optionalen FUSION PartyBus
oder Netzwerk sorgsam, bevor Sie Verbindungen herstellen.

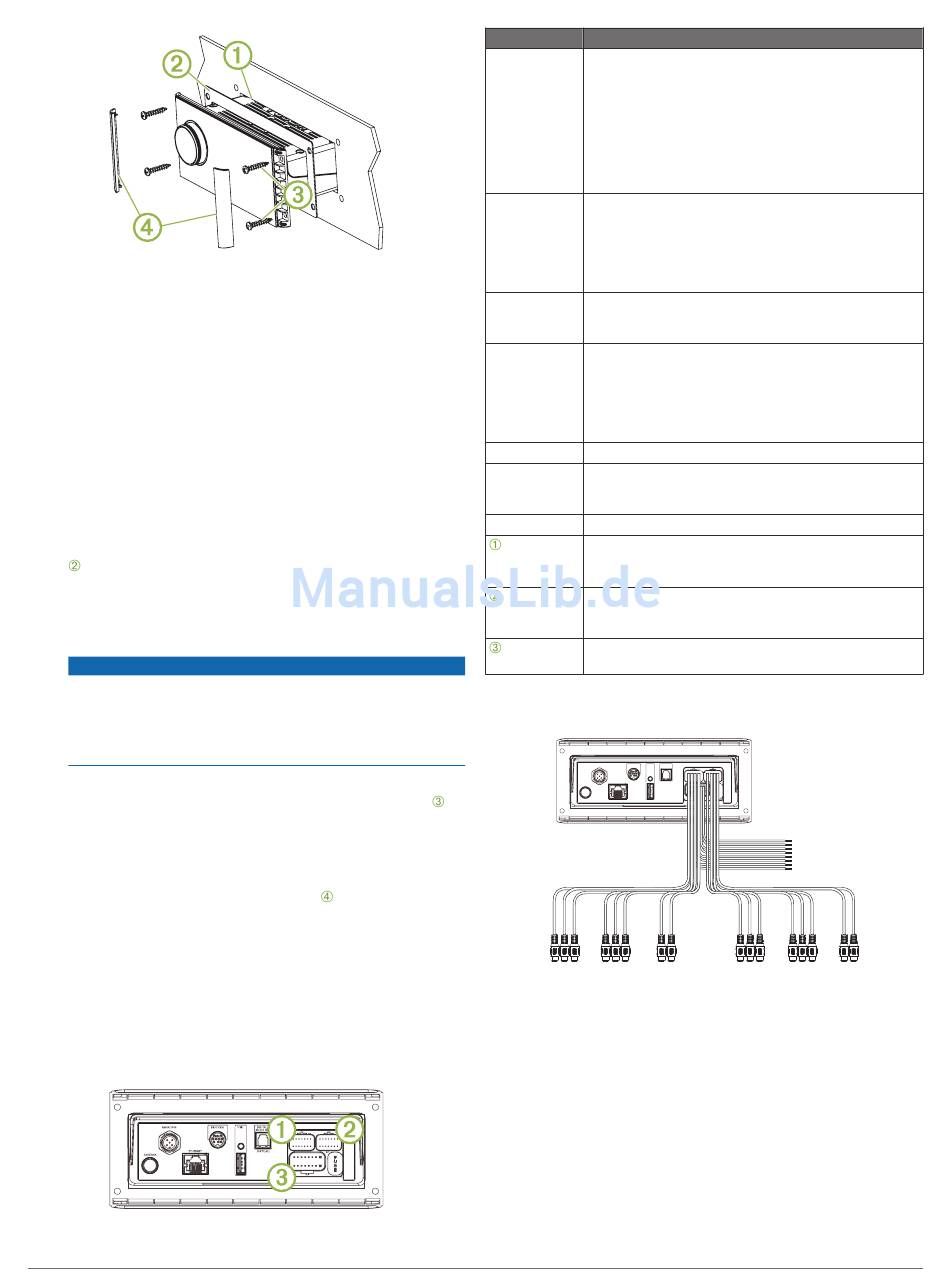

Identifizierung der Anschlüsse
2
(Hinweise
2).
HINWEIS
auf.
™ Geräten
Element Beschreibung
ANTENNA Zum Verbinden des Radios mit einer herkömmlichen
AM-/UKW-Antenne.
Wenn Sie das Radio auf einem Schiff mit Metallrumpf
installieren, müssen Sie eine Antenne mit obligatori-
scher Masse verwenden. Wenn Sie das Radio auf
einem Schiff ohne Metallrumpf installieren, müssen Sie
eine Antenne ohne Masse verwenden. Weitere Infor-
mationen finden Sie in den Installationsanweisungen
der Antenne.
NMEA 2000 Zum Verbinden des Radios mit einem NMEA 2000
Netzwerk (Schaltplan für das NMEA 2000 System,
Seite 4).
Zum Herstellen einer direkten Verbindung mit einer
Fernbedienung der NRX Serie
optionalen Kabelfernbedienung, Seite
ETHERNET Zum Verbinden des Radios mit einem anderen
FUSION PartyBus Radio, Zonenradio oder Netzwerk
(FUSION PartyBus Netzwerk, Seite
SIRIUS XM Zum Verbinden des Radios mit einem SiriusXM
Connect Tuner, um SiriusXMSender zu empfangen
(sofern verfügbar; nicht enthalten).
Wird mit einem FUSION DAB-Modul verbunden, um
DAB-Sender zu empfangen (sofern verfügbar; nicht
enthalten).
USB Zum Verbinden des Radios mit einer USB-Quelle.
DIGITAL Zum Verbinden des Radios mit einer optischen
AUDIO IN digitalen Audioquelle, z. B. einem Fernseher oder
einem DVD-Player.
FUSE Enthält die 15-A-Sicherung für das Gerät.
Zum Verbinden des Radios mit dem Kabelbaum für
den Aux-Eingang 2 und für die Line- und Subwoofer-
Ausgänge für die Zonen 3 und 4.
Zum Verbinden des Radios mit dem Kabelbaum für
den Aux-Eingang 1 und für die Line- und Subwoofer-
Ausgänge für die Zonen 1 und 2.
Zum Verbinden des Radios mit dem Kabelbaum für
Stromversorgung und Lautsprecher.
Identifizierung der Leitungen und Anschlüsse des
Kabelbaums
(Konfigurieren einer
5).
5).
