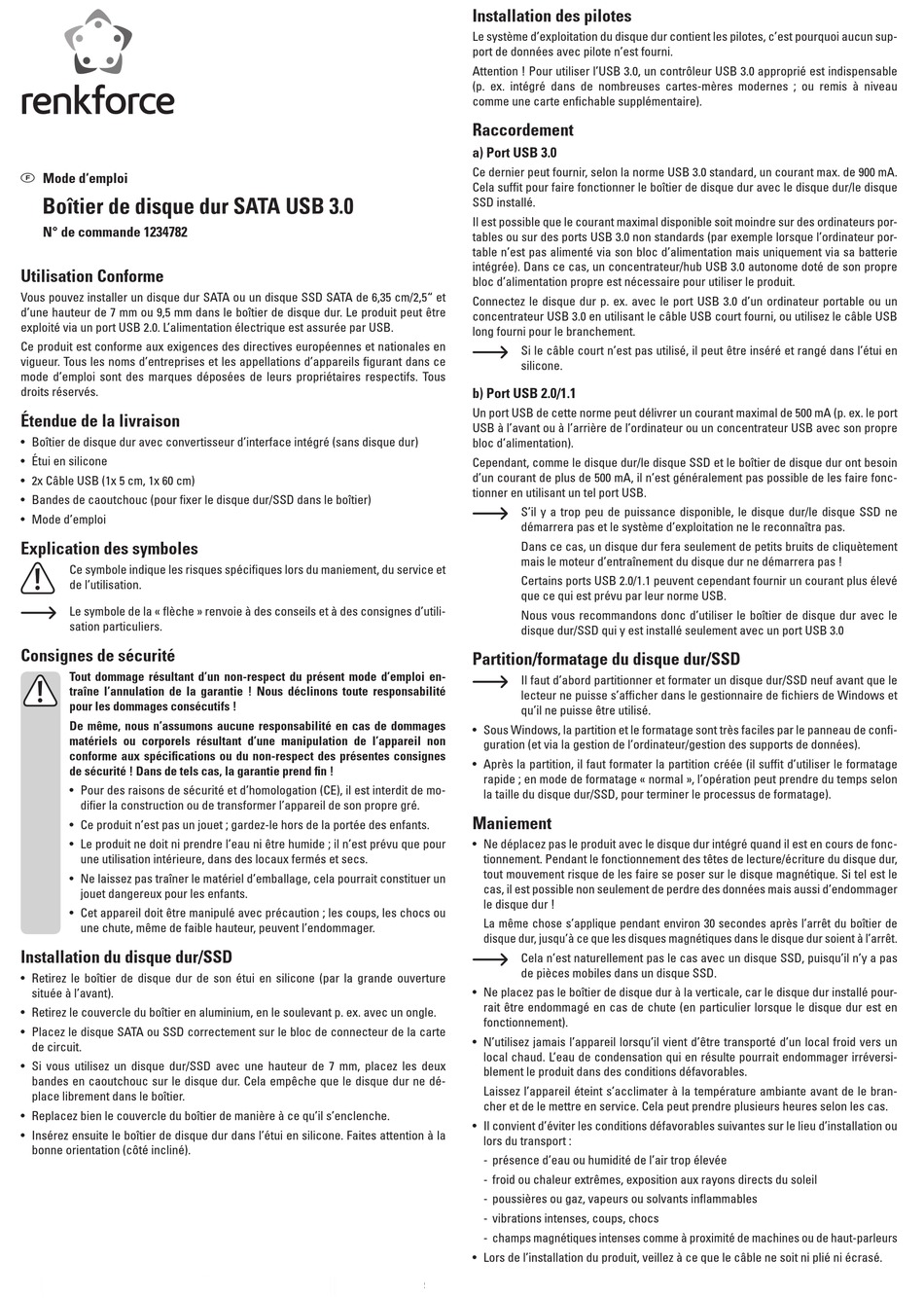

F Mode d'emploi
Boîtier de disque dur SATA USB 3.0
N° de commande 1234782
Utilisation Conforme
Vous pouvez installer un disque dur SATA ou un disque SSD SATA de 6,35 cm/2,5" et
d'une hauteur de 7 mm ou 9,5 mm dans le boîtier de disque dur. Le produit peut être
exploité via un port USB 2.0. L'alimentation électrique est assurée par USB.
Ce produit est conforme aux exigences des directives européennes et nationales en
vigueur. Tous les noms d'entreprises et les appellations d'appareils figurant dans ce
mode d'emploi sont des marques déposées de leurs propriétaires respectifs. Tous
droits réservés.
Étendue de la livraison
• Boîtier de disque dur avec convertisseur d'interface intégré (sans disque dur)
• Étui en silicone
• 2x Câble USB (1x 5 cm, 1x 60 cm)
• Bandes de caoutchouc (pour fixer le disque dur/SSD dans le boîtier)
• Mode d'emploi
Explication des symboles
Ce symbole indique les risques spécifiques lors du maniement, du service et
de l'utilisation.
Le symbole de la « flèche » renvoie à des conseils et à des consignes d'utili-
sation particuliers.
Consignes de sécurité
T out dommage résultant d'un non-respect du présent mode d'emploi en-
traîne l'annulation de la garantie ! Nous déclinons toute responsabilité
pour les dommages consécutifs !
D e même, nous n'assumons aucune responsabilité en cas de dommages
matériels ou corporels résultant d'une manipulation de l'appareil non
conforme aux spécifications ou du non-respect des présentes consignes
de sécurité ! Dans de tels cas, la garantie prend fin !
• Pour des raisons de sécurité et d'homologation (CE), il est interdit de mo-
difier la construction ou de transformer l'appareil de son propre gré.
• Ce produit n'est pas un jouet ; gardez-le hors de la portée des enfants.
• Le produit ne doit ni prendre l'eau ni être humide ; il n'est prévu que pour
une utilisation intérieure, dans des locaux fermés et secs.
• Ne laissez pas traîner le matériel d'emballage, cela pourrait constituer un
jouet dangereux pour les enfants.
• Cet appareil doit être manipulé avec précaution ; les coups, les chocs ou
une chute, même de faible hauteur, peuvent l'endommager.
Installation du disque dur/SSD
• Retirez le boîtier de disque dur de son étui en silicone (par la grande ouverture
située à l'avant).
• Retirez le couvercle du boîtier en aluminium, en le soulevant p. ex. avec un ongle.
• Placez le disque SATA ou SSD correctement sur le bloc de connecteur de la carte
de circuit.
• Si vous utilisez un disque dur/SSD avec une hauteur de 7 mm, placez les deux
bandes en caoutchouc sur le disque dur. Cela empêche que le disque dur ne dé-
place librement dans le boîtier.
• Replacez bien le couvercle du boîtier de manière à ce qu'il s'enclenche.
• Insérez ensuite le boîtier de disque dur dans l'étui en silicone. Faites attention à la
bonne orientation (côté incliné).
Installation des pilotes
Le système d'exploitation du disque dur contient les pilotes, c'est pourquoi aucun sup-
port de données avec pilote n'est fourni.
Attention ! Pour utiliser l'USB 3.0, un contrôleur USB 3.0 approprié est indispensable
(p. ex. intégré dans de nombreuses cartes-mères modernes ; ou remis à niveau
comme une carte enfichable supplémentaire).
Raccordement
a) Port USB 3.0
Ce dernier peut fournir, selon la norme USB 3.0 standard, un courant max. de 900 mA.
Cela suffit pour faire fonctionner le boîtier de disque dur avec le disque dur/le disque
SSD installé.
Il est possible que le courant maximal disponible soit moindre sur des ordinateurs por-
tables ou sur des ports USB 3.0 non standards (par exemple lorsque l'ordinateur por-
table n'est pas alimenté via son bloc d'alimentation mais uniquement via sa batterie
intégrée). Dans ce cas, un concentrateur/hub USB 3.0 autonome doté de son propre
bloc d'alimentation propre est nécessaire pour utiliser le produit.
Connectez le disque dur p. ex. avec le port USB 3.0 d'un ordinateur portable ou un
concentrateur USB 3.0 en utilisant le câble USB court fourni, ou utilisez le câble USB
long fourni pour le branchement.
Si le câble court n'est pas utilisé, il peut être inséré et rangé dans l'étui en
silicone.
b) Port USB 2.0/1.1
Un port USB de cette norme peut délivrer un courant maximal de 500 mA (p. ex. le port
USB à l'avant ou à l'arrière de l'ordinateur ou un concentrateur USB avec son propre
bloc d'alimentation).
Cependant, comme le disque dur/le disque SSD et le boîtier de disque dur ont besoin
d'un courant de plus de 500 mA, il n'est généralement pas possible de les faire fonc-
tionner en utilisant un tel port USB.
S'il y a trop peu de puissance disponible, le disque dur/le disque SSD ne
démarrera pas et le système d'exploitation ne le reconnaîtra pas.
Dans ce cas, un disque dur fera seulement de petits bruits de cliquètement
mais le moteur d'entraînement du disque dur ne démarrera pas !
Certains ports USB 2.0/1.1 peuvent cependant fournir un courant plus élevé
que ce qui est prévu par leur norme USB.
Nous vous recommandons donc d'utiliser le boîtier de disque dur avec le
disque dur/SSD qui y est installé seulement avec un port USB 3.0
Partition/formatage du disque dur/SSD
Il faut d'abord partitionner et formater un disque dur/SSD neuf avant que le
lecteur ne puisse s'afficher dans le gestionnaire de fichiers de Windows et
qu'il ne puisse être utilisé.
• Sous Windows, la partition et le formatage sont très faciles par le panneau de confi-
guration (et via la gestion de l'ordinateur/gestion des supports de données).
• Après la partition, il faut formater la partition créée (il suffit d'utiliser le formatage
rapide ; en mode de formatage « normal », l'opération peut prendre du temps selon
la taille du disque dur/SSD, pour terminer le processus de formatage).
Maniement
• Ne déplacez pas le produit avec le disque dur intégré quand il est en cours de fonc-
tionnement. Pendant le fonctionnement des têtes de lecture/écriture du disque dur,
tout mouvement risque de les faire se poser sur le disque magnétique. Si tel est le
cas, il est possible non seulement de perdre des données mais aussi d'endommager
le disque dur !
La même chose s'applique pendant environ 30 secondes après l'arrêt du boîtier de
disque dur, jusqu'à ce que les disques magnétiques dans le disque dur soient à l'arrêt.
Cela n'est naturellement pas le cas avec un disque SSD, puisqu'il n'y a pas
de pièces mobiles dans un disque SSD.
• Ne placez pas le boîtier de disque dur à la verticale, car le disque dur installé pour-
rait être endommagé en cas de chute (en particulier lorsque le disque dur est en
fonctionnement).
• N'utilisez jamais l'appareil lorsqu'il vient d'être transporté d'un local froid vers un
local chaud. L'eau de condensation qui en résulte pourrait endommager irréversi-
blement le produit dans des conditions défavorables.
Laissez l'appareil éteint s'acclimater à la température ambiante avant de le bran-
cher et de le mettre en service. Cela peut prendre plusieurs heures selon les cas.
• Il convient d'éviter les conditions défavorables suivantes sur le lieu d'installation ou
lors du transport :
- présence d'eau ou humidité de l'air trop élevée
- froid ou chaleur extrêmes, exposition aux rayons directs du soleil
- poussières ou gaz, vapeurs ou solvants inflammables
- vibrations intenses, coups, chocs
- champs magnétiques intenses comme à proximité de machines ou de haut-parleurs
• Lors de l'installation du produit, veillez à ce que le câble ne soit ni plié ni écrasé.
