Oszilloskop-Protokollierung
U1610/20A Benutzerhandbuch
Nach Stoppen der Datenprotokollierung können Sie auf die Kurve zoomen.
Die Zoomleiste wird hier in gleicher Weise wie für das Oszilloskop eingesetzt.
Siehe hierzu
„Modus „Zoom""
Drücken Sie
die ersten beiden Oszilloskop-Messergebnisse protokolliert.

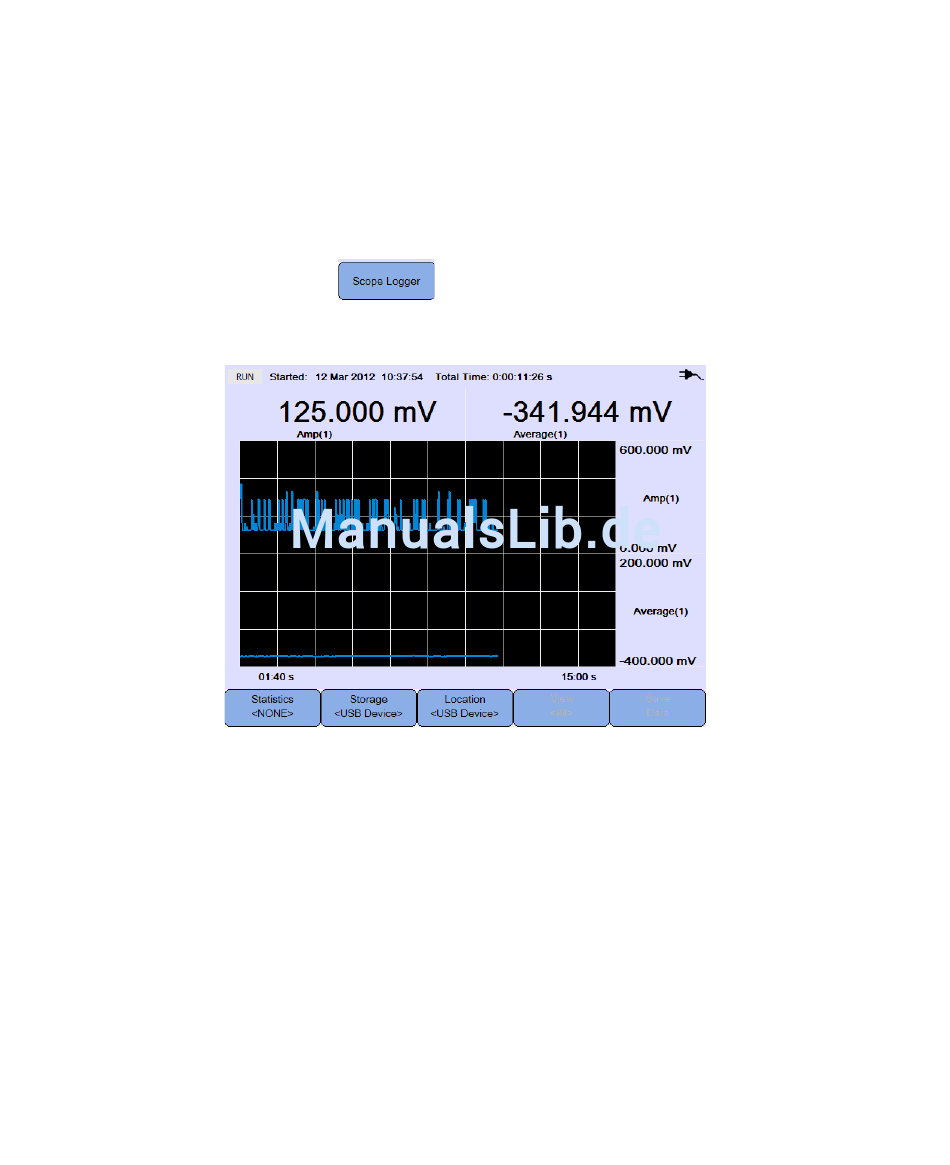

Abbildung 5-2 Anzeige der Oszilloskop-Protokollierung
Unter jedem Messwert befindet sich eine Beschriftung mit den
Informationen „Messung(Kanalnummer)".
Die obere Hälfte der Protokollierungskurve enthält die protokollierte Kurve
für die erste Messung und die untere Hälfte die protokollierte Kurve für die
zweite Messung.
Verwendung der Datenprotokollierung
auf Seite 35.
zum Zugriff auf die Oszilloskop-Protokollierung, die
5
87
