- Seite 1 CB-110X basscombo bedienungsanleitung...
- Seite 2 Musikhaus Thomann e.K. Treppendorf 30 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 21.11.2014, ID: 115448...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................4 1.1 Weitere Informationen........................5 1.2 Darstellungsmittel..........................6 1.3 Symbole und Signalwörter......................6 Sicherheitshinweise..........................9 Leistungsmerkmale..........................14 Installation und Inbetriebnahme....................15 Komponenten und Funktionen......................16 Technische Daten............................ 24 Stecker- und Anschlussbelegungen....................25 Umweltschutz............................27 CB-110X... -
Seite 4: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden. -
Seite 5: Weitere Informationen
Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden. -
Seite 6: Darstellungsmittel
Allgemeine Hinweise 1.2 Darstellungsmittel In dieser Bedienungsanleitung werden die folgenden Darstellungsmittel verwendet: Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐ wörter, die in dieser Bedienungsanleitung verwendet werden. - Seite 7 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. VORSICHT! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu gering‐...
- Seite 8 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor einer Gefahrenstelle. basscombo...
-
Seite 9: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät dient zur Verstärkung und Wiedergabe der Signale von Musikinstrumenten mit Gebrauch elektromagnetischen Tonabnehmern. Verwenden Sie das Gerät ausschließlich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Personen- oder Sachschäden führen. - Seite 10 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 11 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch Kurzschluss Verwenden Sie immer ein ordnungsgemäß isoliertes dreiadriges Netzkabel mit einem Schutzkontaktstecker. Nehmen Sie am Netzkabel und am Netzstecker keine Veränderungen vor. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen und es besteht Brand- und Lebensgefahr. Falls Sie sich unsicher sind, wenden Sie sich an einen autorisierten Elektriker.
- Seite 12 Sicherheitshinweise HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle. Halten Sie das Gerät von offenem Feuer fern. HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus.
- Seite 13 Sicherheitshinweise HINWEIS! Stromversorgung Bevor Sie das Gerät anschließen, überprüfen Sie, ob die Spannungsangabe auf dem Gerät mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteckdose über einen Fehlerstromschutzschalter (FI) abgesichert ist. Nichtbe‐ achtung kann zu einem Schaden am Gerät und zu Verletzungen des Benutzers führen.
-
Seite 14: Leistungsmerkmale

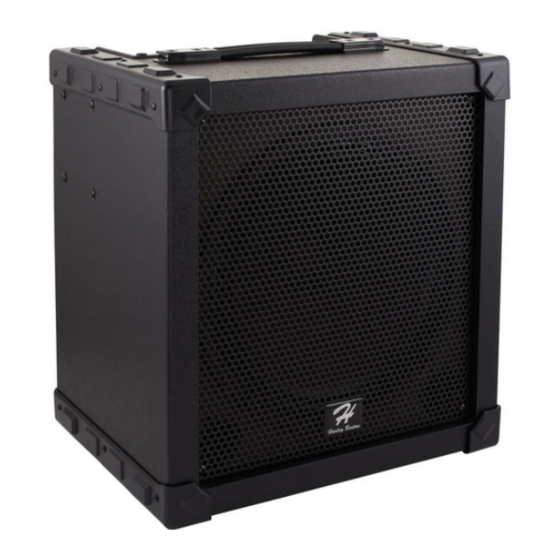

Leistungsmerkmale Leistungsmerkmale Besondere Eigenschaften des Geräts: 110 Watt RMS-Leistung 12-Zoll-Bass-Lautsprecher Zuschaltbarer 4-Band Equalizer Bright- und Boost-Schalter Kompressor 9 DSP-Effekte, Aktivierung per Fußschalter (nicht mitgeliefert) möglich Kopfhörer-, Line out- und Lautsprecher-Ausgang AUX-Eingang Abschaltbare Standby-Funktion basscombo... -
Seite 15: Installation Und Inbetriebnahme
Installation und Inbetriebnahme Installation und Inbetriebnahme Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw. -
Seite 16: Komponenten Und Funktionen
Komponenten und Funktionen Komponenten und Funktionen Oberseite basscombo... - Seite 17 Komponenten und Funktionen 1 [HEADPHONE] 6,35-mm-Klinkenbuchse für einen Kopfhörer. Wenn Sie einen Kopfhörer anschließen, wird der eingebaute Lautspre‐ cher abgeschaltet. Um störende Geräusche zu vermeiden, drehen Sie die Lautstärke am Regler „VOLUME“ (15) ganz herunter, bevor Sie den Kopfhörerstecker stecken oder ziehen. 2 [LOW] Regler zum Abschwächen oder Anheben der Tiefen in der 4-Band-Klangregelung.
- Seite 18 Komponenten und Funktionen 6 [HIGH] Regler zum Abschwächen oder Anheben der Höhen in der 4-Band-Klangregelung. 7 [EFFECTS] Diese LED leuchtet, wenn einer der eingebauten Effekte aktiv ist. 8 [E.LEVEL] Mit diesem Regler stellen Sie die Intensität des Effekts ein. 9 [COMP] Der Kompressor reduziert die Signaldynamik oberhalb eines fest eingestellten Pegels und begrenzt damit laute Sig‐...
- Seite 19 Komponenten und Funktionen 11 [STANDBY] Taster zum Aktivieren (ENABLE) bzw. Deaktivieren (DISABLE) des Energiesparmodus. Wenn das Gerät im Energiesparmodus 15 Minuten lang kein Signal am Instrumenteneingang [INPUT] empfängt, schaltet es in den Standby-Betrieb. Sobald das Gerät wieder ein Signal am Instrumenteneingang [INPUT] empfängt, schaltet es automatisch zurück in den Normalbetrieb.
- Seite 20 Komponenten und Funktionen 15 [E.MODE] Drehschalter zur Auswahl eines der 9 eingebauten Effekte: 1 = Delay, 2-9 = Chorus. Drücken Sie auf den Regler, um den Bearbeitungsmodus für den gewählten Effekt zu aktivieren. Die kreisförmig angeordneten LEDs zeigen nun den für diesen Effekt eingestellten Parameter, den Sie wiederum durch Drehen des E.Mode-Regler einstellen können.
- Seite 21 Komponenten und Funktionen 20 [BRIGHT] Schalter für die Anhebung der hohen Frequenzen. 21 [GAIN] Regler zum Einstellen der Eingangsverstärkung. 22 [INPUT] 6,35-mm-Klinkenbuchse (mono) für das Eingangssignal Ihres Instruments. CB-110X...
- Seite 22 Komponenten und Funktionen Rückseite basscombo...
- Seite 23 Komponenten und Funktionen 23 Kaltgeräteeinbaustecker mit Sicherungshalter. Schließen Sie das Gerät über das beiliegende Netzkabel an eine geer‐ dete Netzsteckdose an. 24 [FOOT SW - EFF ON/OFF] An diese dreipolige 6,35-mm-Klinkenbuchse können Sie einen Fußschalter (nicht mitgeliefert) anschließen, über den Sie dann die Effektfunktion ein- und ausschalten können.
-
Seite 24: Technische Daten
Technische Daten Technische Daten Eingangsimpedanz Instrumenteneingang: –10 dBu/ 1 MΩ AUX-Eingang: –10 dBu Ausgangsleistung 110 W (RMS) Lautsprecherbestückung 1 × 12-Zoll-Bass-Lautsprecher, 4 Ω Versorgungsspannung 230 V , 50/60 Hz Leistungsaufnahme 130 W Abmessungen (B × T × H) 400 mm × 320 mm × 440 mm Gewicht 16 kg basscombo... -
Seite 25: Stecker- Und Anschlussbelegungen
Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Sound-Erlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung eine zerstörte Endstufe, ein Kurzschluss oder „nur“... - Seite 26 Stecker- und Anschlussbelegungen Dreipolige 6,35-mm-Klinkenste‐ cker (stereo, unsymmetrisch) Signal (links) Signal (rechts) Masse basscombo...
-
Seite 27: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 28 Umweltschutz Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom‐ munale Entsorgungseinrichtung. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. basscombo...
- Seite 29 Notizen CB-110X...
- Seite 30 Notizen basscombo...
