INSTALLATION
DE
INSTALLATION DER ANSCHNITTSTEUERUNGEN FÜR STROMLEITUNGSENDE
Für eine einwandfreie Datenübertragung zwischen mehreren Kettenzählinstrumenten ist eine Installation
der Anschnittsteuerungen für Stromleitungsende (150 Ohm) unerlässlich.

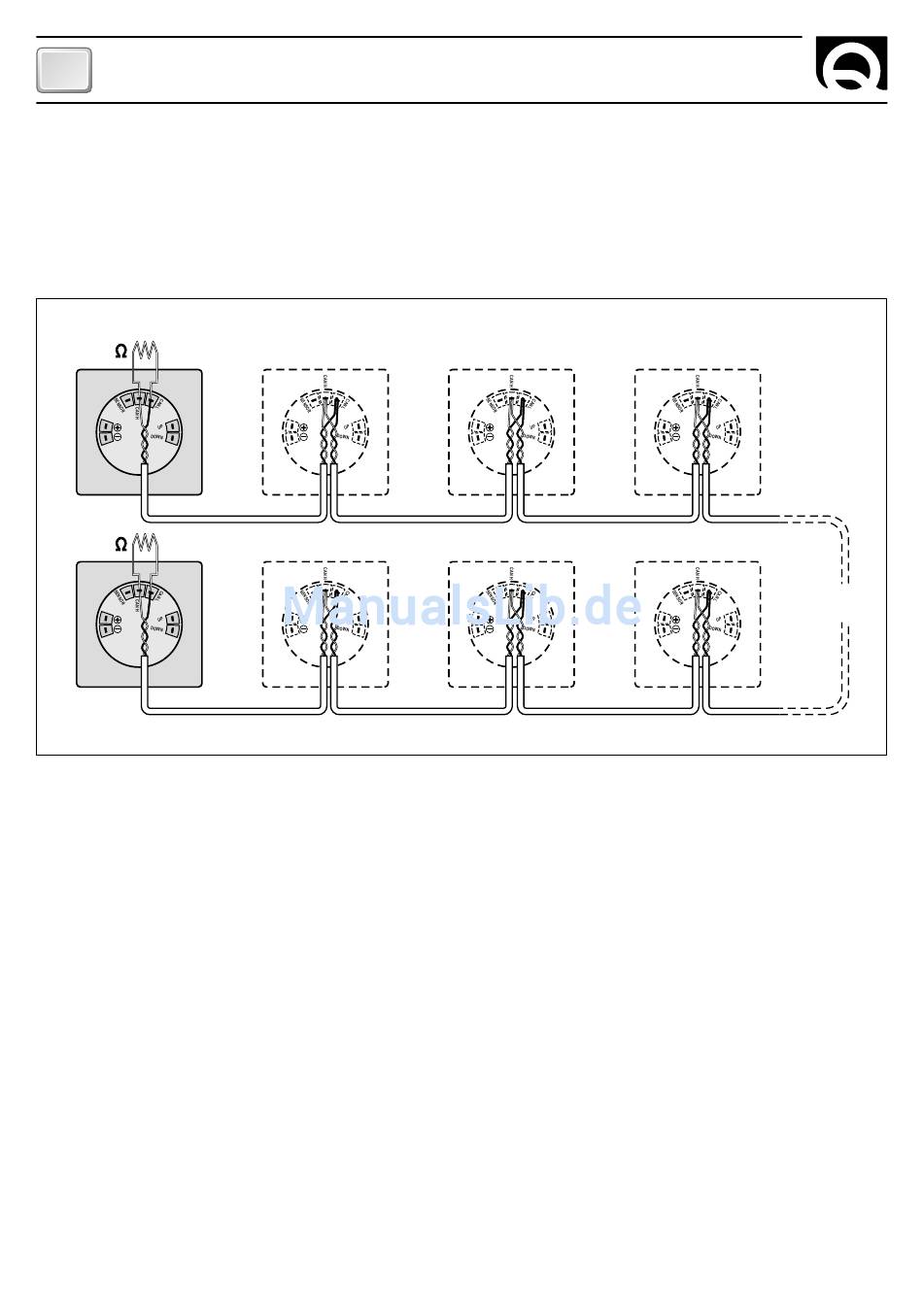

Die Steuerung für Stromleitungsende muss zwischen den Signalen CANH und CANL des ersten und des
letzten Geräts, aus denen sich das Netz zusammensetzt, angeschlossen werden, wie es im nachfolgenden
Schema dargestellt wird:
150
1
150
20
Keine Anschnittsteuerungen für Stromleitungsende einbauen, wenn nur ein einziges Gerät vorliegt.
38
2
19
3
18
CHC1202M F D - REV005B
4
GERÄTE
VON 5 BIS 16
17
