INSTALLATION
FR

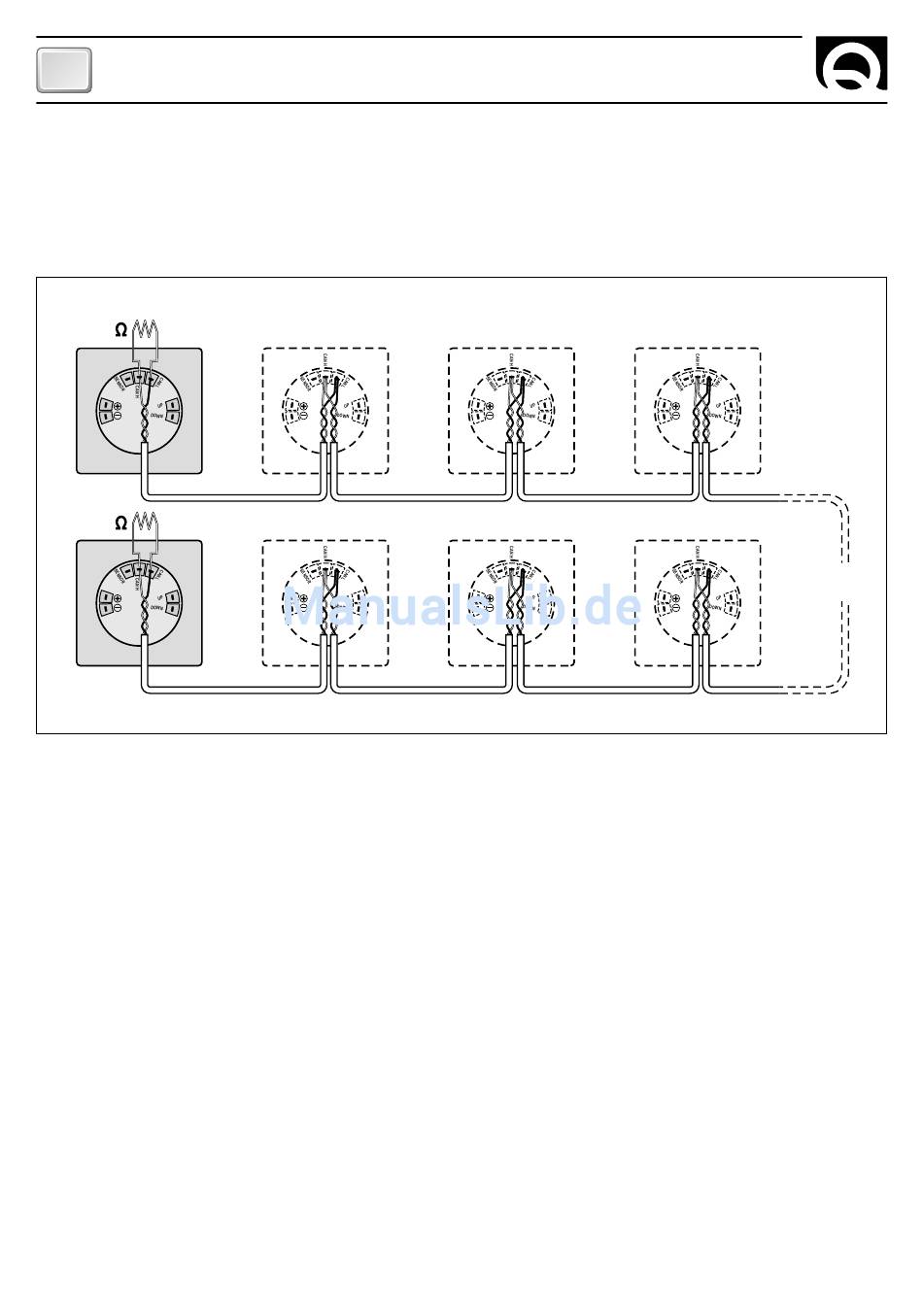

INSTALLATION DE LA RÉSISTANCE DE TERMINAISON
Afin que les données puissent être transmises correctement à plusieurs compteurs de chaîne, il faut
installer une résistance de terminaisons (150 Ohm). Le système doit être branché entre les conducteurs
des signaux CANH et CANL pour le premier et le dernier appareil connecté au réseau, comme illustré ci-
dessous:
150
1
150
20
La résistance de terminaison ne doit pas être installée s'il n'y a qu'un seul appareil.
10
2
19
3
18
