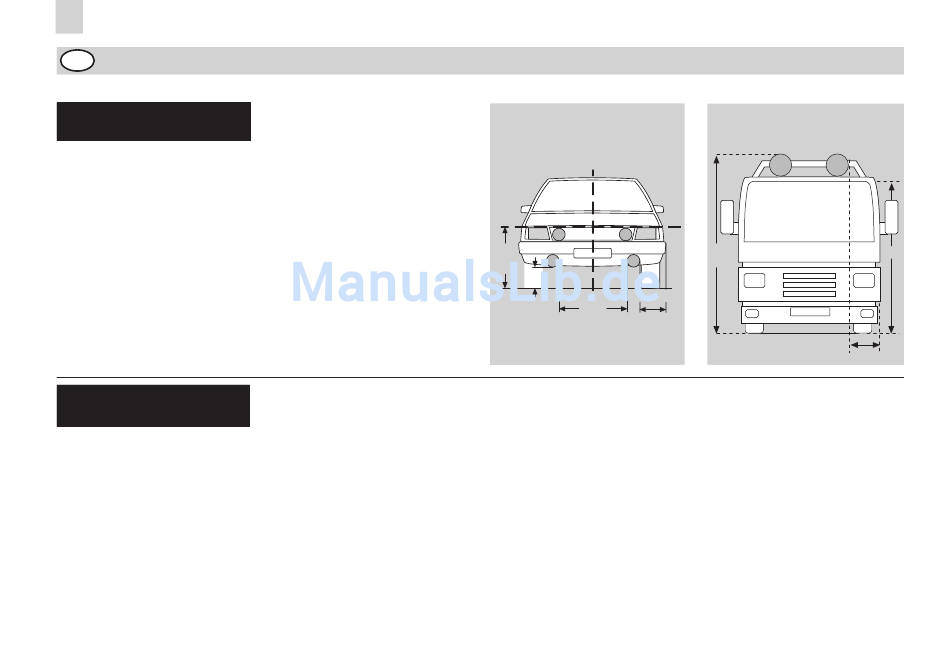

Medidas de montaje Asennusmääräykset
Tärkeää:
Tarkista ennen asennusta, että
lisävalot eivät estä moottorin
jäähdytystä.
Asenna molemmat valonheittimet
puskurin alle tai päälle
tukevasti ja symmetrisesti.
Lisäkaukovalot eivät saa sijaita
lähivaloja ulompana. Korkeus
vapaa.
Asennusvaiheet Operaciones de
kuva sivu 4/5 montaje
Tarvittavat työkalut:
· Sähköliitäntäpihdit
· Kuusiokoloavain Ø 3 mm,
Ø 6 mm
· Pora ja poranterät Ø 11 mm
· Mitta
· Kiintoavain
Kaikkien (samanaikaisesti
kytkettävissä olevien)
kaukovalojen – Lisäkaukovalot
(2kpl) mukaanlukien –
vertailulukujen summa saa olla
enintään 75.
Mikäli ylimääräistä
seisontavalopolttimoa ei
käytetä, täytyy lampunpidin
kuitenkin jättää tiiviyssyistä
paikalleen.
Irrota lasin kehys ja poista umpio.
Merkitse valonheittimen jalan
kiinnityskohta ja suorita
poraaminen (ks. kuva).
Poratut reiät on ruostesuojattava.
Pystyasennuksessa suositellaan
käytettäväksi 2-
pistekiinnitykseen tarkoitettua
tukitakoa, esim tuotenumeroa
HTP – 1.
Riippuvassa asennossa on
tarpeen porata 2
vedenpoistoaukkoa Ø 5 mm (ks.
kuva) Ruuvaa valonheittimen
1.500
mm
max.
350mm
min.
400mm
600mm max.
min.
jalka tukevasti alustaan ja sen
jälkeen koppa kevyesti
asennusjalkaan (ks. kuva). Aseta
Hella-poittimot paikoilleen ja liitä
johdot.
Polttimon lasikupua ei saa
koskea paljain käsin! Käytä
paperinenäliinaa tai vastaavaa.
max.
min.
4 m
400mm max.
Jotta valo jakautuisi
optimaalisesti, on huomioitava,
että valonheittimen sisäkkeeseen
merkitty „TOP" -merkintä
osoittaa ylöspäin valonheittimen
sisäkettä asennettaessa.
Sen jälkeen asennetaan lasin
kehys ja kiinnitetään ruuveilla.
Kiinnipitonokan on osoitettava
jalkaan päin.
