Hella Rallye 4000 Compact Montageanleitung Seite 17

Elektrisk anslutning:
bild Sidan 3
Använd en Hella kabelssats,
esser anslut strålkastarna enligt
nedan: Lossa batteriets jord (-)
anslutning.
Montera ett Hella-relä med
anslutningsstiften nedåt, skyddat
från stänkvatten (se bild).
17
24V-strålkastare
Relä, best.nr.:
4RA 003 510-651
12V-strålkastare
Relä, best.nr.:
4RA 003 510-641

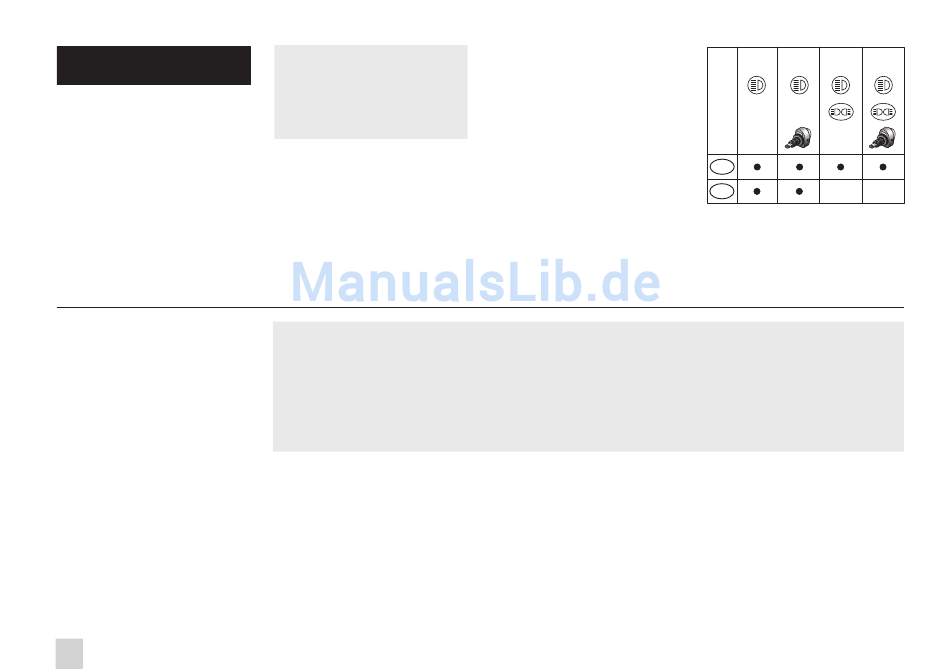

Välj det kopplingsschema som
passar dig.
OBS! Schema III och IV är inte
tilåtna i Sverige.
Anslutna enligt kopplingsschema
I och III tänds extrastrålkastarna
alltid tillsammans med bilens
helljusstrålkastare.
Ytterligare ett ar tips:
•See till att stråklastarglasen
alltid är rena. Smuts kan
reducera ljusutbytet med upp
till 80%. Du kör säkrare om du
ser bra.
Anslutna enligt
kopplingsschema II och IV kan
extrastrålkastarna tändas
(tillsammans med helljuset) via
en separat strömställare. Montera
passande strömbrytare i
instrumentbrädan.
Drag kablarna enligt
kopplingsschemat och anslut
kopplingsstycket till kontakten
på strålkastarens baksida (se
bild).
Återanslut jord (-) kabeln.
Kontrollera att stralkåstarna
fungerar.
Har du reservglödlampor och
säkringar med I bilen?
I II III IV
D
A
