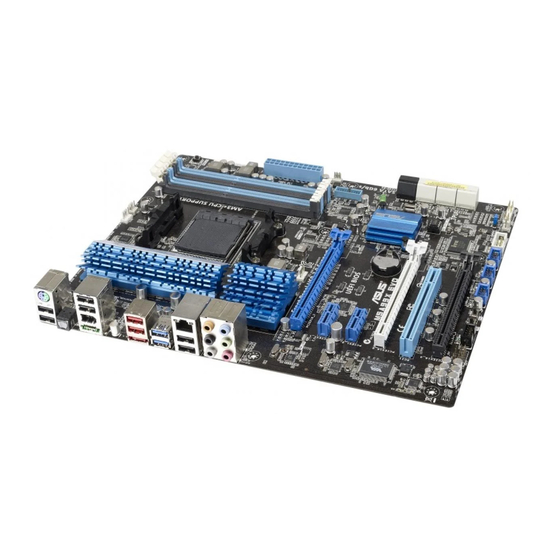

Asus M5A99X EVO R2.0 Handbuch
  1. Anleitungen
  2. Marken
  3. Asus Anleitungen
  4. Mainboards
  5. M5A99X EVO R2.0
  6. Handbuch

Asus M5A99X EVO R2.0 Handbuch

Vorschau ausblenden Andere Handbücher für M5A99X EVO R2.0:
Inhaltsverzeichnis

Werbung

Quicklinks

M5A99X
EVO R2.0

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Asus M5A99X EVO R2.0

Inhaltszusammenfassung für Asus M5A99X EVO R2.0

  • Seite 1 M5A99X EVO R2.0...
  • Seite 2 ASUS genehmigte Reparaturen, Modifizierung oder Abwandlungen; oder (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt. ASUS STELLT DIESES HANDBUCH “SO, WIE ES IST”, OHNE DIREKTE ODER INDIREKTE GARANTIEN, EINSCHLIESSLICH, JEDOCH NICHT BESCHRÄNKT AUF GARANTIEN ODER KLAUSELN DER VERKÄUFLICHKEIT ODER TAUGLICHKEIT FÜR EINEN BESTIMMTEN ZWECK,...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Sicherheitsinformationen ..................vi Über dieses Handbuch ..................... vii M5A99X EVO R2.0 Spezifikationsübersicht ............. ix Paketinhalt ........................ xiii Zusatzwerkzeug und Komponenten für den PC-Aufbau ........xiv Kapitel 1: Produkteinführung Sonderfunktionen ..................1-1 1.1.1 Leistungsmerkmale des Produkts ..........1-1 1.2.2 Dual-Intelligent-Processors 3 mit Neue DIGI+-Leistungssteuerung ............
  • Seite 4 APM ..................3-26 3.5.9 Network Stack ................3-27 Monitor-Menü ................... 3-28 Boot-Menü ....................3-31 Tools-Menü ....................3-33 3.8.1 ASUS EZ Flash 2 Utility ............3-33 3.8.2 ASUS SPD Information ............. 3-33 3.8.3 ASUS O.C. Profile ..............3-34 Exit-Menü ....................3-35 3.10 Aktualisieren des BIOS................
  • Seite 5 4.3.9 FAN Xpert.................. 4-31 4.3.10 Ai Charger+ ................4-32 4.3.11 Probe II..................4-33 4.3.12 Sensor Recorder ............... 4-34 4.3.13 ASUS Update ................4-36 4.3.14 MyLogo2 ................... 4-37 4.3.15 Audio-Konfigurationen............... 4-39 Kapitel 5: RAID-Unterstützung RAID-Konfigurationen ................5-1 5.1.1 RAID-Definitionen ............... 5-1 5.1.2...

  • Seite 6: Sicherheitsinformationen

    Sicherheitsinformationen Elektrische Sicherheit •� Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. •� Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.

  • Seite 7: Über Dieses Handbuch

    Weitere Informationen An den folgenden Quellen finden Sie weitere Informationen und Produkt- sowie Software- Updates. ASUS-Webseiten ASUS-Webseiten enthalten weltweit aktualisierte Informationen über ASUS-Hardware und Softwareprodukte. ASUS-Webseiten sind in ASUS-Kontaktinformationen aufgelistet. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt sind.

  • Seite 8: In Diesem Handbuch Verwendete Symbole

    In diesem Handbuch verwendete Symbole Um sicherzustellen, dass Sie bestimmte Aufgaben richtig ausführen, beachten Sie bitte die folgenden Symbole und Schriftformate, die in diesem Handbuch verwendet werden. GEFAHR/WARNUNG: Informationen zum Vermeiden von Verletzungen beim Ausführen einer Aufgabe. VORSICHT: Informationen zum Vermeiden von Schäden an den Komponenten beim Ausführen einer Aufgabe.

  • Seite 9: M5A99X Evo R2.0 Spezifikationsübersicht

    MHz, ECC, nicht-ECC, ungepufferte Speichermodule Dual Channel-Speicherarchitektur * Der CPU-Einschränkungen wegen, unterstützen AMD CPUs der Serie 100 und 200 bis zu DDR3 1066Mhz. Mit ASUS-Design unterstützt dieses Motherboard bis zu DDR3 1333MHz. ** Wenn Sie auf einem Windows 32-Bit-Betriebssystem 4GB ®...
  • Seite 10 ® - 14 x USB 2.0/1.1-Anschlüsse - 14 x USB 2.0/1.1-Anschlüsse (6 auf Board-Mitte; 8 auf Rücktafel) ASUS Sonderfunktionen ASUS Duale, Intelligente Prozessoren 3 mit DIGI+ Power Control: CPU Power - Branchenführendes, Digitales 6+2-Phasen Energiedesign - ASUS CPU-Energiehilfsprogramm DRAM Power - Branchenführendes digitales 2-Phasen-DRAM-Energiedesign...

  • Seite 11: Übertaktungsfunktionen

    M5A99X EVO R2.0 Spezifikationsübersicht ASUS Precision Tweaker 2: Übertaktungsfunktionen - vCore: Regelbare CPU-Spannung in 0.00625V-Schritten - vDDNB: Regelbare CPU/NB-Spannung in 0.00625V-Schritten - vNB: Regelbare NB-Spannung in 0.00625V-Schritten - vNB HT bus: Regelbare HT-Spannung in 0.00625V-Schritten - vDRAM Bus: Regelbare DRAM-Spannung in 0.005V-Schritten - vSB: Regelbare SB-Spannung in 0.00500V-Schritten...
  • Seite 12 M5A99X EVO R2.0 Spezifikationsübersicht BIOS-Funktionen 64 Mb Flash ROM, UEFI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.7, ACPI 2.0a, Mehrsprachiges BIOS BIOS, ASUS EZ Flash 2, F12 PrintScreen, F3-Schnellwahltastenfunktion und ASUS DRAM SPD (Serial Presence Detect) -Speicherinformation Verwaltung WfM 2.0, DMI 2.0, WOL durch PME, WOR durch PME, PXE...

  • Seite 13: Paketinhalt

    ASUS M5A99X EVO R2.0 Benutzerhandbuch Support-DVD Motherboard 4 x Serial ATA 6.0 Gb/s-Kabel 1 x 2-in-1 ASUS Q-Connector Satz 1 x ASUS E/A-Blende 1 x ASUS SLI™-Brücke •� Sollten o.g. Artikel beschädigt oder nicht vorhanden sein, wenden Sie sich bitte an Sollten o.g.

  • Seite 14: Zusatzwerkzeug Und Komponenten Für Den Pc-Aufbau

    Zusatzwerkzeug und Komponenten für den PC-Aufbau 1 Tüte mit Schrauben Philips (Kreuz)-Schreubenzieher PC-Gehäuse Netzteil AMD AM3+ CPU CPU-Lüfter, kompatibel mit AMD AM3+ DDR3 DIMM SATA-Festplatte Optisches SATA-Laufwerk (optional) Grafikkarte (optiona�) Das Werkzeug und die Komponenten, in der Tabelle aufgelistet, sind nicht im Motherboard- Paket enthalten.

  • Seite 15: Kapitel 1: Produkteinführung

    Generation und liefert Datentransferraten von bis zu 6.0 Gb/s. Vollintegriertes USB 3.0 ASUS unterstützt strategischen USB 3.0-Zugang auf der Front- sowie Rücktafel – mit insgesamt 4 USB 3.0-Anschlüssen. Erleben Sie die neuesten Plug & Play-Standards mit 10 mal schnelleren Verbindungsgeschwindigkeiten als USB 2.0.

  • Seite 16: Native Sata 6.0 Gb/S-Unterstützung

    Stabilität und Leistung. TPU mit völlig neuem SMART DIGI+ Key ASUS – im Leistungsdesign stets an oberster Position – treibt Sie erneut zum künftigen Standard der Leistungsverwaltung, indem es Ihnen eine vollständige digitale Energielösung zur Profilabstimmung (CPU, Speicher und neue SMART DIGI+-Technologie) bereitstellt, die mit TPU zur Leistungsmaximierung arbeitet.

  • Seite 17: Exklusive Asus-Funktionen

    Der TPU-Chip bietet präzise Spannungsregelung und erweiterte Überwachungsmöglichkeiten mit Hilfe von Auto Tuning und TurboV. Die Funktion ASUS Auto Tuning kann das System intelligent auf schnelle, jedoch stabile Taktgeschwindigkeiten optimieren und TurboV überlässt Ihnen die Anpassung der CPU- Frequenzen und Ratios, um die Leistung unter verschiedenen Betriebsbedingungen zu optimieren.

  • Seite 18: Asus Quiet Thermische Lösung

    Problemen bei der Wärmeableitung führen kann. ASUS Fan Xpert ASUS Fan Xpert ermöglicht Ihnen die intelligente Regelung der Gehäuse- und CPU- Lüftergeschwindigkeiten entsprechend der Umgebungstemperatur, welche von unterschiedlichen klimatischen Bedingungen, der Region und der Systembelastung abhängig ist.

  • Seite 19: Weitere Sonderfunktionen

    Kabels nach dem anderen und verhindert somit falsche Kabelverbindungen. ASUS EZ-Flash 2 ASUS EZ Flash 2 ist eine benutzerfreundliche Anwendung und ermöglicht Ihnen das BIOS zu aktualisieren, ohne auf eine Startdiskette oder auf eine Betriebssystem basierende Anwendung zugreifen zu müssen.

  • Seite 20: Motherboard-Übersicht

    Motherboard-Übersicht 1.2.1 Bevor Sie beginnen Beachten Sie bitte vor dem Installieren der Motherboard-Komponenten oder dem Ändern von Motherboard-Einstellungen folgende Vorsichtsmaßnahmen. •� Ziehen Sie das Netzkabel aus der Steckdose heraus, bevor Sie eine Komponente anfassen. •� Tragen Sie vor dem Anfassen von Komponenten eine geerdete Manschette, oder berühren Sie einen geerdeten Gegenstand bzw.

  • Seite 21: Motherboard-Layout

    1.2.2 Motherboard-Layout Für weitere Informationen über die internen Anschlüsse sowie Rücktafelanschlüsse beziehen Sie sich auf 1.2.9 Interne Anschlüsse and 2.3.1 Rücktafelanschlüsse. ASUS M5A99X EVO R2.0...
  • Seite 22 Layout-Inhalt Anschlüsse/Jumper/Steckplätze Seite 1. ATX-Netzanschlüsse (24-pol. EATXPWR, 8-pol. EATX12V) 1-37 2. CPU Sockel AM3+/AM3 3. CPU, Optionaler CPU,- oder Gehäuselüfter Anschluss 1-35 (4-pol. CPU_FAN; CPU_OPT; CHA_FAN1/2/3) 4. DDR3 DIMM-Steckplätze 1-10 5. EPU-Schalter 1-25 6. MemOK!-Taste 1-24 7. TPU-Schalter 1-26 8. USB 3.0-Anschluss (20-1 pol. USB3_34) 1-32 9.

  • Seite 23: Zentralverarbeitungseinheit (Cpu)

    AM3+ Sockel entworfen wurde. Die CPU lässt sich nur in eine Richtung einpassen. Stecken Sie die CPU NICHT mit übermäßiger Kraft in den Steckplatz ein, um ein Verbiegen der Sockelkontaktstifte und Schäden an der CPU zu vermeiden. ASUS M5A99X EVO R2.0...

  • Seite 24: Systemspeicher

    1.2.4 Systemspeicher Systemspeicher Das Motherboard ist mit vier Double Data Rate 3 (DDR3) Dual Inline Memory Module (DIMM)- Steckplätzen ausgestattet. DDR3-Module sind anders gekerbt als DDR- oder DDR2-Module. Installieren Sie KEINEN DDR- oder DDR2-Speichermodul auf einen DDR3-Steckplatz. Empfoh�ene Speicherkonfigurationen Kapitel 1: Produkteinführung 1-10...
  • Seite 25 • Der CPU-Spezifikationen wegen können AMD CPUs der Serie 100 mit bis zu DDR3 ® 1066MHz arbeiten. Mit ASUS Design läuft dieses Motherboard mit bis zu DDR3 1333MHz. •� Beim übertakten unterstützen einige AMD CPU-Modelle keine DDR3 DIMMs 1600 oder höherer Frequenz.
  • Seite 26 M5A99X EVO R2.0 Motherboar� �iste �ua�ifizierter Anbieter (�V�) DDR3 2400 MHz Anbieter Part Nr. Größe Chip- Chip Timing Spannung DIMM-Sockel- Marke -Nr. Support(Optional) A-DATA AX3U2400GC4G 10(XMP) 10-11-11-30 1.65 •� •� G.SKILL F3-19200CL11Q-1 6GBZHD(XMP) 16GB 11-11-11-31 1.65 •� (4x4GB) G.SKILL F3-19200CL11Q-1 6GBZHD(XMP)
  • Seite 27 83BFRH9C CORSAIR CMT6GX3M3A2000 8-9-8-24 1.65 •� •� C8(XMP) (3x2GB) CORSAIR CMZ4GX3M2A2000C 10-10-10-27 •� 10(Ver 5.12)(XMP) (2x2GB) G.SKILL F3-16000CL9D-4GBR 9-9-9-24 1.65 •� H(XMP) (2x2GB) G.SKILL F3-16000CL9D-4GBT 9-9-9-24 1.65 •� D(XMP) (2x2GB) (Fortsetzung auf der nächsten Seite) ASUS M5A99X EVO R2.0 1-13...
  • Seite 28 DDR3 2000 MHz Anbieter Part Nr. Größe Chip- Chip -Nr. Timing Spannung DIMM-Sockel- Marke Support(Optional) GEIL GUP34GB2000C9D 9-9-9-28 1.65 •� •� C(XMP) (2x2GB) Patriot PVT36G2000LLK(XMP) 8-8-8-24 1.65 •� (3x2GB) Silicon SP002GBLYU200 •� Power S02(XMP) Team TXD32048M2000C Team T3D128 8RT-20 9-9-9-24 •�...
  • Seite 29 EKM324L28BP8-I16 •� •� (XMP) (2x2GB) EK Memory EKM324L28BP8-I16 •� •� (XMP) (2x2GB) Elixir M2X2G64CB88G7N Elixir N2CB2G 9-9-9-28 •� •� -DG(XMP) 80GN-DG Elixir M2X4G64CB8HG5N Elixir N2CB2G 9-9-9-28 •� •� -DG(XMP) 80GN-DG (Fortsetzung auf der nächsten Seite) ASUS M5A99X EVO R2.0 1-15...
  • Seite 30 DDR3 1600 MHz Anbieter Part Nr. Größe Chip- Chip -Nr. Timing Spannung DIMM-Sockel- Marke Support(Optional) G.SKILL F3-12800CL7Q-16G 16GB 7-8-7-24 •� •� BXH(XMP) (4x4GB) G.SKILL F3-12800CL9D-4GB 9-9-9-24 •� •� NQ(XMP) (2x2GB) G.SKILL F3-12800CL9Q-16G 16GB 9-9-9-24 •� •� BXL(XMP) (4x4GB) GEIL GET316GB1600C9 16GB 9-9-9-28 •�...
  • Seite 31 C(ECC) AQ56M72E8BJ H9S SAMSUNG K4B1G0846 •� •� F(ECC) BUFFALO D3U1333-1G Elpida J1108BFBG •� •� -DJ-F BUFFALO D3U1333-2G Elpida J1108BFBG •� •� -DJ-F CORSAIR CMX8GX3M2A1 333C9 9-9-9-24 •� •� (XMP) (2x4GB) (Fortsetzung auf der nächsten Seite) ASUS M5A99X EVO R2.0 1-17...
  • Seite 32 DDR3 1333 MHz Anbieter Part Nr. Größe Chip-Marke Chip -Nr. Timing Spannung DIMM-Sockel- Support(Optional) EK Memory EKM324L28BP8 -I13 •� •� (2x2GB) Elixir M2F2G64CB88D Elixir M2CB2G80D •� •� 7N-CG N-CG Elixir M2F2G64CB88G Elxir N2CB2G80G •� •� 7N-CG N-CG Elixir M2F4G64CB8HD Elixir M2CB2G80D •�...
  • Seite 33 •� Power M8AN-CG Team TED34096M1333 HC9 Team T3D2568 •� •� LT-13 Team TXD31048M1333 Team T3D128 7-7-7-21 1.75 •� C7-D(XMP) 8LT-13 Transcend TS1GLK64V3H MICRON D9PBC •� •� Transcend TS256MLK64V3N Micron ICD77 •� •� (585541 ) D9LGK ASUS M5A99X EVO R2.0 1-19...
  • Seite 34 (4) Unterstützt vier (4) Module, die in den blauen und schwarzen Steckplätzen installiert sind als zwei Paare einer Dual-Channel-Speicherkonfiguration. •� Bei der Übertaktung könnten einige AMD Prozessoren keinen Speicher mit mehr als 1600MHz bedienen. •� Die neueste QVL finden Sie auf der ASUS-Webseite. Kapitel 1: Produkteinführung 1-20...

  • Seite 35: Erweiterungssteckplätze

    PCIe 2.0 x16_3-Steckplatz [schwarz] (im x4 Modus kompatibel mit PCIe x1 und x4-Geräte) PCI Express Betriebsmodus VGA- PCIe 2.0 Konfiguration PCIe 2.0 x16_1 PCIe 2.0 x16_3 x16_2 x16 (Für Single VGA/PCIe- Single VGA Karte empfohlen) Duale VGA/PCIe- Karte ASUS M5A99X EVO R2.0 1-21...

  • Seite 36: Irq-Zuweisungen Für Dieses Motherboard

    •� Um die beste Grafikleistung zu erzielen, benutzen Sie bei der Verwendung einer einzelnen Grafikkarte zuerst den PCIe 2.0 x16_1-Steckplatz (marineblau) für eine PCI Express x16-Grafikkarte. •� Benutzen Sie für den CrossFireX™- oder SLI™-Modus die Steckplätze PCIe 2.0 SLI™-Modus die Steckplätze PCIe 2.0 -Modus die Steckplätze PCIe 2.0 x16_1 und PCIe 2.0 x16_3 für Ihre PCI Express x16-Grafikkarten, um eine bessere Leistung zu erzielen.

  • Seite 37: Onboard-Schalter

    Wenn Ihr System nach dem Neustart den regulären Selbsttest durchlaufen soll (ohne ins BIOS zu wechseln) schalten Sie das System mit der Ein-/Austaste ab. • Detaillierte Hinweise zum Festlegen der DirectKey-Standardfunktion finden Sie im Abschnitt 3.7 Boot-Menü. ASUS M5A99X EVO R2.0 1-23...
  • Seite 38 Takt-Set getestet wurde. Wenn die installierten DIMMs nach den kompletten Einstellungsvorgang immer noch nicht funktionieren, leuchtet die DRAM_LED dauerhaft. Tauschen Sie die DIMMs mit Modellen, die in der QVL (Liste Qualifizierter Anbieter) in diesen Handbuch oder auf der ASUS-Webseite unter www.asus.com empfohlen werden, aus. •�...
  • Seite 39 TPU-Funktion beim nächsten System(neu)start aktiviert. •� Sie können zur gleichen Zeit die EPU-Einstellungen in der Software-Anwendung oder BIOS-Setupprogramm ändern und die EPU-Funktion aktivieren. Jedoch wird das System die letzten von Ihnen vorgenommenen Einstellungen übernehmen. ASUS M5A99X EVO R2.0 1-25...
  • Seite 40 TPU-Schalter Mit diesen Schalter können Sie die Funktion TPU aktivieren/deaktivieren. •� Die TPU LED (O2LED1) in der nähe des TPU-Schalters leuchtet, wenn der Schalter auf Enable eingestellt ist. Beziehen Sie sich auf Abschnitt 1.2.8 Onboard-LEDs für die exakte Position der TPU LED. Wenn Sie die Schaltereinstellungen beim laufenden Betriebssystem auf Enable •�...

  • Seite 41: Jumpers

    BIOS stellt automatisch die Standardwerte für die Parametereinstellungen wieder her. •� Aufgrund von Chipsatzbeschränkungen muss das Netzteil abgeschaltet werden, bevor Sie die C.P.R.-Funktion nutzen. Schalten Sie das Netzteil ab oder ziehen Sie das Kabel ab, bevor Sie das System neu starten. ASUS M5A99X EVO R2.0 1-27...

  • Seite 42: Onboard Leds

    1.2.8 Onboard LEDs Standby-Strom LED Standby-Strom LED Auf diesem Motherboard ist eine Standby-Strom-LED eingebaut, die leuchtet, wenn das System eingeschaltet, im Stromsparmodus oder im Soft-Aus-Modus ist. Dies dient zur Erinnerung, dass Sie das System ausschalten und das Netzkabel ausstecken müssen, bevor Sie eine Komponente von dem Motherboard entfernen oder hinzufügen.
  • Seite 43 BIOS Flashback LED (FLBK_LED) Die FLBK-LED leuchtet auf, wenn die USB Flashback-Taste 3 Sekunden lang gedrückt wird. TPU LED (O2LED1) Die TPU LED leuchtet, wenn der TPU-Schalter auf Enable gestellt ist. ASUS M5A99X EVO R2.0 1-29...
  • Seite 44 EPU LED (O2LED1) Die EPU LED leuchtet, wenn der EPU-Schalter auf Enable gestellt ist. Kapitel 1: Produkteinführung 1-30...

  • Seite 45: Interne Anschlüsse

    Sie müssen Windows XP Service Pack 3 oder eine neuere Version installiert haben, ® bevor Sie Serial ATA-Festplatten benutzen können. Die Serial ATA RAID-Funktion ist nur unter Windows XP SP3 oder neueren Versionen verfügbar. ® ASUS M5A99X EVO R2.0 1-31...
  • Seite 46 USB 3.0-Fronttafelkabel bei Ihrem Systemgehäuse vorhanden ist, können Sie mit diesem USB 3.0-Anschluss eine Fronttafel USB 3.0-Lösung einrichten. •� Sie können die ASUS USB 3.0-Box auf der Frontseite mit diesem Anschluss verbinden, um USB 3.0 Schnittstellen auf der Frontseite benutzen zu können. •�...
  • Seite 47 Verbinden Sie niemals ein 1394-Kabel mit den USB-Anschlüssen, sonst wird das Motherboard beschädigt! Verbinden Sie zuerst ein USB-Kabel mit dem ASUS Q-Connector (USB, blau), und verbinden Sie dann den Q-Connector (USB) mit dem USB-Anschluss auf dem Motherboard, falls das Gehäuse Fronttafel USB-Anschlüsse vorsieht.
  • Seite 48 Digitaler Audioanschluss (4-1 pol. SPDIF_OUT) Dieser Anschluss ist für zusätzliche Sony/Philips Digital Interface (S/PDIF)-Anschlüsse vorgesehen. Verbinden Sie das S/PDIF-Ausgangsmodulkabel mit diesen Anschluss und installieren Sie das Modul anschließend an einer Steckplatzaussparung an der Rückseite des Computergehäuses. Das S/PDIF-Modul muss separat erworben werden. Kapitel 1: Produkteinführung 1-34...
  • Seite 49 Nur die Anschlüsse CPU_FAN, CHA_FAN1, CHA_FAN2 und CHA_FAN3 unterstützen die ASUS Fan Xpert-Funktion. • Wenn Sie zwei Grafikkarten installieren, empfehlen wir, für optimale Hitzeabsenkung das hintere Gehäuselüfterkabel an den Motherboardanschluss CHA_FAN1, CHA_FAN2 oder CHA_FAN3 anzuschließen. ASUS M5A99X EVO R2.0 1-35...
  • Seite 50 Fronttafelaudioanschluss (10-1 pol. AAFP) Dieser Anschluss dient zum Verbinden eines Fronttafel-Audio E/A-Moduls, das an der Fronttafel des Computers befestigt wird und entweder HD Audio oder den herkömmlichen AC ‘97 Audiostandard unterstützt. Verbinden Sie das Ende des Fronttafel-Audiokabels mit diesem Anschluss. •...
  • Seite 51 Wenn Sie sich über die Mindeststromanforderungen Ihres Systems nicht sicher sind, hilft Ihnen evtl. der Leistungsrechner unter http://support.asus.com/PowerSupplyCalculator/PSCalculator.aspx?SLanguage=de-de. •� Wenn Sie zwei oder mehr High-End-PCI Express x16-Karten benutzen wollen, benutzen Sie ein Netzteil mit 1000W oder mehr, um die Systemstabilität zu gewährleisten. ASUS M5A99X EVO R2.0 1-37...
  • Seite 52 Systemtafelanschluss (20-8 pol. PANEL) Dieser Anschluss unterstützt mehere gehäusegebundene Funktionen. • Systemstrom-LED (2-pol. PLED) Dieser 2-pol. Anschluss wird mit der Systemstrom-LED verbunden. Verbinden Sie das Strom-LED-Kabel vom Computergehäuse mit diesem Anschluss. Die Systemstrom- LED leuchtet, wenn Sie das System einschalten. Sie blinkt, wenn sich das System im Energiesparmodus befindet.
  • Seite 53 DirectKey verwenden möchten, an diesen Anschluss des Motherboards an. Achten Sie darauf, dass Ihr Gehäuse mit einer Hardwaretaste ausgestattet ist, die als DirectKey eingesetzt werden kann. Details dazu finden Sie in der mit dem Gehäuse gelieferten Dokumentation. ASUS M5A99X EVO R2.0 1-39...
  • Seite 54 Kapitel 1: Produkteinführung 1-40...

  • Seite 55: Kapitel 2: Basisinstallation

    Aufbau des Computersystems 2.1.1 Motherboard-Installation Motherboard-Installation Die Abbidlungen in diesem Abschnitt werden nur als Referenz bereitgestellt. Das Motherboard-Layout kann sich je nach Modell unterscheiden, der Installationsvorgang bleibt aber gleich. ASUS I/O-Shield (E/A-Blende) in die Gehäuserückwand einsetzen. ASUS M5A99X EVO R2.0...
  • Seite 56 Installieren Sie das Motherboard in das Gehäuse. Achten Sie hierbei darauf, dass die hinteren E/A-Anschlüsse genau auf die E/A-Blende in der Gehäuserückwand ausgerichtet sind. Kapitel 2: Basisinstallation 2: Basisinstallation Basisinstallation...
  • Seite 57 Setzen Sie zehn Schrauben in die durch Kreise markierten Bohrlöcher ein, um das Motherboard im Gehäuse zu befestigen. Ziehen Sie die Schrauben nicht zu fest! Das Motherboard könnte sonst beschädigt werden. ASUS M5A99X EVO R2.0...

  • Seite 58: Installieren Der Cpu

    2.1.2 Installieren der CPU Der AMD AM3+ Sockel ist mit AMD AM3+ und AM3-Prozessoren kompatibel. Vergewissern Sie sich, dass die CPU, die Sie verwenden, für den AM3+ Sockel entworfen wurde. Die CPU lässt sich nur in eine Richtung einpassen. Stecken Sie die CPU NICHT mit übermäßiger Kraft in den Steckplatz ein, um ein Verbiegen der Sockelkontaktstifte und Schäden an der CPU zu vermeiden.

  • Seite 59: Installieren Von Cpu-Kühlkörper Und Lüfter

    Installieren von CPU-Kühlkörper und Lüfter Installieren von CPU-Kühlkörper und Lüfter Falls erforderlich, bringen Sie die Wärmeleitpaste auf den CPU-Kühlkörper und die CPU an, bevor Sie den CPU- Kühlkörper und Lüfter montieren. So installieren Sie den CPU-Kühlkörper und -Lüfter: ASUS M5A99X EVO R2.0...
  • Seite 60 Kapitel 2: Basisinstallation 2: Basisinstallation Basisinstallation...

  • Seite 61: Installieren Eines Dimms

    2.1.4 Installieren eines DIMMs Installieren eines DIMMs Entfernen eines DIMMs ASUS M5A99X EVO R2.0...

  • Seite 62: Atx-Netzanschlüsse

    2.1.5 ATX-Netzanschlüsse ATX-Netzanschlüsse ODER ODER Kapitel 2: Basisinstallation 2: Basisinstallation Basisinstallation...

  • Seite 63: Sata-Gerätanschlüsse

    2.1.6 SATA-Gerätanschlüsse ODER ODER ASUS M5A99X EVO R2.0...

  • Seite 64: E/A-Anschlüsse Auf Der Forderseite

    2.1.7 E/A-Anschlüsse auf der Forderseite ASUS Q-Connector USB 2.0-Anschluss Fronttafelaudioanschluss AAFP USB 2.0 USB 3.0-Anschluss USB 3.0 Kapitel 2: Basisinstallation 2: Basisinstallation Basisinstallation 2-10...

  • Seite 65: Erweiterungskarten

    2.1.8 Erweiterungskarten PCIe x16-Karten PCIe x1-Karten PCI-Karten ASUS M5A99X EVO R2.0 2-11...

  • Seite 66: Bios-Aktualisierungsprogramm

    Die BIOS-Aktualisierung kann Risiken beinhalten. Falls die BIOS-Programmdatei während des Vorgangs beschädigt wird, kann es dazu führen, dass Sie Ihr System nicht mehr booten können. In diesem Fall kontaktieren Sie bitte Ihren örtlichen ASUS Kundendienst. Kapitel 2: Basisinstallation 2: Basisinstallation...

  • Seite 67: Audio- Und Rückseitige Anschlüsse Am Motherboard

    *: �eziehen Sie sich für �ie Definitionen �er �A�-Ansch�uss �ED un� Au�ioansch�üsse auf �ie Tabe��en auf �er �eziehen Sie sich für �ie Definitionen �er �A�-Ansch�uss �ED un� Au�ioansch�üsse auf �ie Tabe��en auf �er nächsten Seite. ASUS M5A99X EVO R2.0 2-13...

  • Seite 68: Anschluss

    •� Drücken Sie die Taste Clear CMOS zum löschen der BIOS-Einstellungsinformationen nur, wenn das System aufgrund der Übertaktungseinstellungen nicht mehr reagiert. •� Stecken Sie KEINEN zweckfremden Stecker in den externen SATA-Anschluss. •� Der Beschränkungen des USB 3.0-Controllers wegen, können USB 3.0-Geräte nur unter Windows und nur nach der Installation eines USB 3.0-Treibers verwendet ®...

  • Seite 69: Audio E/A-Verbindungen

    2.3.2 Audio E/A-Verbindungen Audio E/A-Anschlüsse Anschluss eines Kopfhörers und Mikrofons Anschluss von Stereo Lautsprechern ASUS M5A99X EVO R2.0 2-15...
  • Seite 70 Anschluss von 2.1-Kanal Lautsprechern Anschluss von 4.1-Kanal Lautsprechern Anschluss von 5.1-Kanal Lautsprechern Kapitel 2: Basisinstallation 2: Basisinstallation Basisinstallation 2-16...

  • Seite 71: Anschluss Von 7.1-Kanal Lautsprechern

    Anschluss von 7.1-Kanal Lautsprechern Wenn die DTS UltraPC II- und DTS Connect-Funktionen aktiv sind, vergewissern Sie sich, die hinteren Lautsprecher an den grauen Anschluss anzuschließen. ASUS M5A99X EVO R2.0 2-17...

  • Seite 72: Erstmaliges Starten

    Erstmaliges Starten Bringen Sie nach Vervollständigen aller Anschlüsse die Abdeckung des Systemgehäuses wieder an. Stellen Sie sicher, dass alle Schalter im ausgeschalteten Zustand sind. Verbinden Sie das Netzkabel mit dem Netzanschluss an der Rückseite des Systemgehäuses. Verbinden Sie das Netzkabel mit einer Steckdose, die einen Überspannungsschutz besitzt. Schalten Sie die Geräte in folgender Reihenfolge ein: Monitor Externe SCSI-Geräte (fangen Sie mit dem letzten Gerät in der Kette an)

  • Seite 73: Kapitel 3: Bios-Setup

    BIOS-Setup Kennenlernen des BIOS Das neue UEFI BIOS von ASUS ist eine mit der UEFI-Architektur konforme Schnittstelle, die mit flexibler und bequemer Maussteuerung die bisherige tastaturgebundene BIOS- Kontrolle in den Schatten stellt. Sie können sich kinderleicht und mit einer Sanftheit durch das neue UEFI BIOS bewegen, die bisher nur Betriebssystemen vorbehalten war.

  • Seite 74: Bios-Setupprogramm

    BIOS-Setupprogramm BIOS-Setupprogramm Verwenden Sie das BIOS-Setup, um das BIOS zu aktualisieren oder seine parameter zu konfigurieren. Der BIOS-Bildschirm enthält Navigationshilfen und kurze Bildschirmhilfen für die Verwendung des BIOS-Setup-Programms. Beim Start BIOS aufrufen So gehen Sie beim Systemstart in das BIOS: •�...

  • Seite 75: Ez Mode

    Modus auf genutzte Menüs der rechten Seite •� Die Auswahl der Boot-Geräte variiert je nach den Geräten, die installiert wurden. Die Schaltfläche Boot Menu (Boot-Menü�� F8) ist nur bei installierten Boot-Geräten • verfügbar. ASUS M5A99X EVO R2.0...

  • Seite 76: Advanced Mode (Erweiterter Modus)

    3.2.2 Advanced Mode (Erweiterter Modus) Advanced Mode (Erweiterter Modus) bietet erfahrenen Benutzern fortgeschrittene Auswahlmöglichkeiten in den BIOS-Einstellungen. Ein Beispiel für den Advanced Mode wird in der nachfolgenden Abbildung dargestellt. Für genaue Konfigurationsmöglichkeiten beziehen Sie sich auf die folgenden Abschnitte. Um in den Advanced Mode zu gelangen, klicken Sie auf Exit und wählen Sie Advanced Mode oder drücken Sie die F7-Taste.
  • Seite 77 Ein einstellbarer Wert wird hervorgehoben, wenn das entsprechende Element gewählt wird. Um den Wert innerhalb eines Feldes zu ändern, wählen Sie bitte das entsprechende Element und drücken dann die <Eingabetaste>, um eine Liste von Optionen anzeigen zu lassen. ASUS M5A99X EVO R2.0...

  • Seite 78: Main-Menü

    Main-Menü Beim öffnen des Advanced Mode im BIOS-Setupprogramm erscheint das Hauptmenü. Das Hauptmenü verschafft Ihnen einen Überblick über die grundlegenden Systeminfos und ermöglicht die Einstellung des Systemdatums, der Zeit, der Menüsprache und der Sicherheitseinstellungen. UEFI BIOS Utility - Advanced Mode Exit Ai Tweaker Main...

  • Seite 79: Administrator Password

    Wählen Sie das Element User Password und drücken Sie die <Eingabetaste>. Geben Sie im Feld Enter Current Password das aktuelle Kennwort ein und drücken Sie die <Eingabetaste>. Geben Sie im Feld Create New Password ein neues Kennwort ein und drücken Sie die <Eingabetaste>. ASUS M5A99X EVO R2.0...

  • Seite 80: Ai Tweaker-Menü

    Bestätigen Sie bei der Aufforderung das Kennwort. Um das User-Kennwort zu entfernen, folgen Sie den Schritten zur Änderung des User- Kennworts, drücken Sie aber bei der Aufforderung zur Passworteingabe/-bestätigung die <Eingabetaste>, damit das Feld leer bleibt. Nachdem Sie das Kennwort entfernt haben, zeigt das Element User Password oben im Fenster Not Installed an.
  • Seite 81 Erlaubt die Auswahl der HyperTransport-Verbindungsgeschwindigkeit. Konfigurationsoptionen: [Auto] [800MHz] [1000MHz] [1200MHz] [1400MHz] [1600MHz] [1800MHz] [2000MHz] [2200MHz] [2400MHz] [2600MHz] CPU Spread Spectrum �Auto� •� [Auto] Automatische Konfiguration. •� [Disabled] Verbessert die Übertaktungsfähigkeit der CPU-Busfrequenz. •� [Enabled] Für EMI-Kontrolle auf [Enabled] setzen. ASUS M5A99X EVO R2.0...

  • Seite 82: Dram Timing Control

    PCIe Spread Spectrum �Auto� •� [Auto] Automatische Konfiguration. •� [Disabled] Verbessert die PCIe-Übertaktungsfähigkeit. •� [Enabled] Für EMI-Kontrolle auf [Enabled] setzen. EPU Power Saving Mode �Disabled� Erlaubt die Aktivierung/Deaktivierung der EPU-Energiesparfunktion. Konfigurationsoptionen: [Disabled] [Enabled] OC Tuner �CANCEL� OC Tuner übertaktet automatisch die Frequenz und Spannung von CPU und DRAM, um die Systemleistung zu verbessern.
  • Seite 83 Konfigurationsoptionen: [Auto] [240 ohms +/- 20%] [120 ohms +/- 20%] [80 ohms +/- 20%] [60 ohms +/- 20%] DCT1 Information: CKE drive strength �Auto� Konfigurationsoptionen: [Auto] [1x] [1.25x] [1.5x] [2x] CS/ODT drive strength �Auto� Konfigurationsoptionen: [Auto] [1x] [1.25x] [1.5x] [2x] ASUS M5A99X EVO R2.0 3-11...
  • Seite 84 ADDR/CMD drive strength �Auto� Konfigurationsoptionen: [Auto] [1x] [1.25x] [1.5x] [2x] MEMCLK drive strength �Auto� Konfigurationsoptionen: [Auto] [1x] [1.25x] [1.5x] [2x] Data drive strength �Auto� Konfigurationsoptionen: [Auto] [0.75x] [1x] [1.25x] [1.5x] DQS drive strength �Auto� Konfigurationsoptionen: [Auto] [0.75x] [1x] [1.25x] [1.5x] Processor ODT �Auto�...
  • Seite 85 CPU/NB Power Response Control �Auto� Ermöglicht Ihnen die CPU/NB Power Response zu kontrollieren. Konfigurationsoptionen: [Auto] [Regular] [Medium] [Fast] [Ultra Fast] CPU Power Thermal Control �130� Ermöglicht Ihnen den Leistungswärmewert der CPU zu kontrollieren. Konfigurationsoptionen: [130] ~ [151] ASUS M5A99X EVO R2.0 3-13...
  • Seite 86 DRAM Current Capability �Auto� Ermöglicht Ihnen die DRAM-Strombelastbarkeit einzustellen. Konfigurationsoptionen: [100%] [110%] [120%] [130%] DRAM Voltage Frequency �300KHZ� Ermöglicht Ihnen die DRAM-Spannungsfrequenz einzustellen. Konfigurationsoptionen: [300KHZ] [350KHZ] [400KHZ] [450KHZ] [500KHZ] DRAM Power Phase Control �Optimized� Ermöglicht Ihnen die DRAM-Leistungsphasensteuerung einzustellen. Konfigurationsoptionen: [Optimized] [Extreme] CPU &...
  • Seite 87 Erlaubt die einstellung der HyperTransport-Spannung. Die Werte reichen von 1.2V bis 1.4V in 0.00625V-Schritten. NB 1.8V Voltage �Auto� Die Werte reichen von 1.80V bis 2.80V in 0.005V-Schritten. SB Voltage �Auto� Erlaubt die einstellung der SouthBridge-Spannung. Die Werte reichen von 1.10V bis 1.80V in 0.005V-Schritten. ASUS M5A99X EVO R2.0 3-15...

  • Seite 88: Advanced-Menü

    Advanced-Menü Die Elemente im Advanced-Menü gestatten Ihnen, die Einstellung für den Prozessor und andere Systemgeräte zu ändern. Beim Einstellen der Elemente im Advanced-Menü ist Vorsicht geboten. Falsche Werte können zu einer Systemfunktionsstörung führen. UEFI BIOS Utility - Advanced Mode Exit Main Ai Tweaker Advanced...

  • Seite 89: Cpu Configuration

    Betriebssysteme auf der gleichen physischen Hardware laufen, indem das Betriebssystem und die physische Hardware durch eine Hypervisor-Schicht voneinander abgekoppelt werden. Konfigurationsoptionen: [Enabled] [Disabled] Core C6 State �Enabled� Ermöglicht eine Reduktion des CPU-Stromverbrauchs. Konfigurationsoptionen: [Enabled] [Disabled] ASUS M5A99X EVO R2.0 3-17...

  • Seite 90: North Bridge Configuration

    HPC Mode �Disabled� Ermöglicht das Aktivieren oder Deaktivieren der HPC-Funktion (High Performance Computing – Hochleistungsbetrieb).. Konfigurationsoptionen: [Enabled] [Disabled] APM Master Mode �Auto� Ermöglicht das Aktivieren oder Deaktivieren der APM-Funktion (Application Power Management – Anwendungsenergieverwaltung). Konfigurationsoptionen: [Auto] [Enabled] [Disabled] 3.5.2 �orth �ri�ge Configuration UEFI BIOS Utility - Advanced Mode Exit Main...

  • Seite 91: Memory Configuration

    Memory Hole Remapping �Enabled� Konfigurationsoptionen: [Disabled] [Enabled] DCT Unganged Mode �Enabled� Konfigurationsoptionen: [Disabled] [Enabled] Initiate Graphic Adapter �PEG/PCI� Hier können Sie entscheiden, welcher Grafik Controller as primäres Boot-Gerät verwendet wird. Konfigurationsoptionen: [PCI/PEG] [PEG/PCI] Konfigurationsoptionen: [PCI/PEG] [PEG/PCI] ASUS M5A99X EVO R2.0 3-19...

  • Seite 92: South Bridge Configuration

    3.5.3 South �ri�ge Configuration UEFI BIOS Utility - Advanced Mode Exit Main Ai Tweaker Advanced Monitor Boot Tool Back Advanced\ South Bridge > HPET Disabled HPET Timer HPET �Enabled� Ermöglicht Ihnen den HPET-Timer einzustellen. Konfigurationsoptionen: [Disabled] [Enabled] 3.5.4 SATA Configuration Das BIOS erkennt automatisch die vorhandenen SATA-Geräte, wenn Sie das BIOS- Setupprogramm aufrufen.
  • Seite 93 Konfigurationsoptionen: [Enabled] [Disabled] SATA ESP on PORT3 �Disabled� Konfigurationsoptionen: [Enabled] [Disabled] SATA ESP on PORT4 �Disabled� Konfigurationsoptionen: [Enabled] [Disabled] SATA ESP on PORT5 �Disabled� Konfigurationsoptionen: [Enabled] [Disabled] SATA ESP on PORT6 �Disabled� Konfigurationsoptionen: [Enabled] [Disabled] ASUS M5A99X EVO R2.0 3-21...

  • Seite 94: Usb Configuration

    3.5.5 US� Configuration Die Elemente in diesem Menü gestatten Ihnen, die USB-verwandten Funktionen einzustellen. UEFI BIOS Utility - Advanced Mode Exit Ai Tweaker Main Advanced Monitor Boot Tool Back Advanced\ USB Configuration > USB Configuration Enabled Legacy USB support. AUTO option disables legacy support if no USB Devices: USB devices are connected.

  • Seite 95: Cpu Core On/Off Function

    2nd, 3rd, 4th, 5th, etc. core manually. CPU Core Activation �Auto� Mit dieser Einstellung können Sie die CPU-Kerne manuell abschalten. Konfigurationsoptionen: [Auto] [Manual] Die Nummer der Kerne ist von den CPU-Modellen abhängig. ASUS M5A99X EVO R2.0 3-23...

  • Seite 96: Onboard Devices Configuration

    3.5.7 Onboar� Devices Configuration UEFI BIOS Utility - Advanced Mode Exit Main Ai Tweaker Advanced Monitor Boot Tool Back Advanced\ Onboard Devices Configuration > Enabled/Disabled AS1061 Storage Controller ASM1061 Storage Controller Enabled ASM1061 Storage OPROM Enabled Asmedia USB 3.0 Controller (Rear) Enabled Asmedia USB 3.0 Controller (Front) Enabled...
  • Seite 97 Fronttafelmodul unterstützt wird. [AC97] Setzt den Fronttafelaudioanschluss-Modus (AAFP) auf das ältere AC’97 [HD] Setzt den Fronttafelaudioanschluss-Modus (AAFP) auf High-Definition- Audio. SPDIF Out Type �SPDIF� [SPDIF] Für SPDIF-Audioausgabe zu [SPDIF] setzen. [HDMI] Für HDMI-Audioausgabe zu [HDMI] setzen. ASUS M5A99X EVO R2.0 3-25...

  • Seite 98: Apm

    3.5.8 UEFI BIOS Utility - Advanced Mode Exit Main Ai Tweaker Advanced Monitor Boot Tool Back Advanced\ APM > Allow BIOS to switch off some power at S5 to get the system ready for ErP requirement. When set to Enabled, all ERP Ready Disabled other PME options will be switched off.

  • Seite 99: Network Stack

    Hier können Sie den UEFI-Netzwerk-Stack aktivieren/deaktivieren. Konfigurationsoptionen: [Disabled] [Enabled] Das folgende Element erscheint nur, wenn Network Stack auf �Enabled� eingstellt ist. Ipv4/Ipv6 PXE Support �Enabled� Hier können Sie die Ipv4/Ipv6 PXE-Unterstützung aktivieren/deaktivieren. Konfigurationsoptionen: [Disabled] [Enabled] ASUS M5A99X EVO R2.0 3-27...

  • Seite 100: Monitor-Menü

    Monitor-Menü Monitor-Menü Das Monitor-Menü zeigt die Systemtemperatur/den Energiestatus an und erlaubt die Anpassung der Lüftereinstellungen. Scrollen Sie nach unten, um auch die anderen Elemente anzuzeigen: UEFI BIOS Utility - Advanced Mode Exit Main Ai Tweaker Advanced Monitor Boot Tool CPU Temperature +73ºC / +163ºF +73ºC / +163ºF MB Temperature...
  • Seite 101 Dieses Element erscheint nur, wenn Sie die Funktion Chassis Q-Fan Control aktivieren und erlaubt Ihnen das Deaktivieren / das Einstellen der Warnnachricht für die Gehäuselüftergeschwindigkeit. Konfigurationsoptionen: [Ignore] [100 RPM] [200 RPM] [300 RPM] [400 RPM] [500 RPM] [600 RPM] ASUS M5A99X EVO R2.0 3-29...
  • Seite 102 Chassis Fan Profile �Standard� Dieses Element erscheint nur, wenn Chassis Q-Fan Control aktiviert wurde und Ihnen die Möglichkeit gibt, einen entsprechenden Leistungspegel für den Gehäuselüfter einzustellen. [Standard] Auf [Standard] setzen, um den Gehäuselüfter automatisch entsprechend der Gehäusetemperatur zu regeln. [Silent] Auf [Silent] setzen, um für einen leisen Betrieb die Lüftergeschwindigkeit zu minimieren.

  • Seite 103: Boot-Menü

    Full Screen Logo �Enabled� [Enabled] •� Aktiviert die Anzeigefunktion für das Vollbildlogo. [Disabled] •� Deaktiviert die Anzeigefunktion für das Vollbildlogo. Wählen Sie [Enabled], um die ASUS MyLogo2™-Funktion zu verwenden. Wait For ‘F1’ If Error �Enabled� [Disabled] •� Deaktiviert diese Funktion. [Enabled] •�...

  • Seite 104: Boot Option Priorities

    - Nach POST auf <F8> drücken. •� Um das Boot-Gerät während des Systemstarts auszuwählen, drücken Sie beim Erscheinen des ASUS-Logos auf die Taste <F8>. Boot Override Diese Elemente zeigen die verfügbaren Geräte. Die Anzahl der auf diesem Bildschirm angezeigten Geräte hängt von der Anzahl der in diesem System installierten Geräte ab.

  • Seite 105: Tools-Menü

    Bestätigungsnachricht. Wählen Sie mit der linken/rechten Pfeiltaste zwischen [Yes] oder [No] und drücken Sie die <Eingabetaste>, um Ihre Wahl zu bestätigen. Für weitere Details beziehen Sie sich auf den Abschnitt 3.10.2 ASUS EZ Flash 2. 3.8.2 ASUS SPD Information ASUS SPD Information Erlaubt Ihnen die DRAM SPD-Information anzuschauen.

  • Seite 106: Asus O.c. Profile

    Ai Tweaker Main Advanced Monitor Boot Tool Back Tool\ ASUS O.C. Profile > O.C. Profile Configuration Save BIOS settings to Profile Setup Profile 1 Status : Not Installed Setup Profile 2 Status : Not Installed Setup Profile 3 Status :...

  • Seite 107: Exit-Menü

    ASUS EZ Mode Mit dieser Option können Sie zum EZ Mode-Fenster wechseln. �aunch EFI She�� from fi�esystem �evice Mit dieser Option können Sie versuchen, die EFI Shell-Anwendung (shellx64.efi) von einem der verfügbaren Dateisystemgeräte zu laden. ASUS M5A99X EVO R2.0 3-35...

  • Seite 108: Aktualisieren Des Bios

    Speichern Sie eine Kopie der ursprünglichen Motherboard BIOS-Datei auf einen USB- Flashlaufwerk für den Fall, dass Sie das alte BIOS später wiederherstellen müssen. Verwenden Sie das ASUS Update oder BIOS Updater, um das ursprüngliche BIOS des Motherboards zu kopieren. 3.10.1...

  • Seite 109: Bios Über Das Internet Aktualisieren

    ASUS Update starten Nach der Installation von AI Suite II von der Motherboard Support-DVD, können Sie ASUS Update durch das Klicken auf Update (Aktualisierung) > ASUS Update in der Hauptmenüleiste des AI Suite II starten. Beenden Sie alle Windows -Anwendungen, bevor Sie das BIOS mit Hilfe dieses ®...

  • Seite 110: Bios Über Eine Bios-Datei Aktualisieren

    Die hier bereitgestellten Abbildungen sind nur als eine Referenz anzusehen. Die tatsächlichen BIOS-Informationen variieren mit Modellen. •� Beziehen Sie sich auf das Software-Handbuch auf der Support-DVD oder besuchen Sie für detaillierte Software-Konfiguration die ASUS-Webseite unter www.asus.com. Kapitel 3: BIOS-Setup 3-38...

  • Seite 111: Asus Ez Flash 2

    3.10.2 ASUS EZ Flash 2 Mit ASUS EZ Flash 2 können Sie das BIOS mühelos aktualisieren, ohne eine Startdiskette oder ein auf dem Betriebssystem basierendes Programm verwenden zu müssen. Bevor Sie dieses Programm benutzen, besuchen Sie bitte die ASUS-Webseite unter www.asus.com, um die neueste BIOS-Datei für Ihr Motherboard herunterzuladen.
  • Seite 112 • Diese Funktion unterstützt nur USB-Flashlaufwerke im FAT 32/16-Format und einer Partition. •� Das System darf während der Aktualisierung des BIOS NICHT ausgeschaltet oder neu gestartet werden! Ein Systemstartfehler kann die Folge sein! Stellen Sie sicher, dass Sie aus Systemkompatibilitäts und Stabilitätsgründen die BIOS- Standardeinstellungen laden.

  • Seite 113: Asus Bios Updater

    ASUS BIOS Updater ASUS BIOS Updater Der ASUS BIOS-Updater erlaubt Ihnen das BIOS in der DOS-Umgebung zu aktualisieren. Mit dem Programm können Sie auch eine Kopie der aktuellen BIOS-Datei erstellen, falls Sie diese bei BIOS-Fehlern oder Störungen beim Aktualisierungsprozess als Backup nutzen möchten.

  • Seite 114: Das Aktuelle Bios Sichern

    Das BIOS Updater Backupfenster mit Informationen zum Backupprozess erscheint. Wenn der Prozess abgeschlossen wurde, drücken Sie eine Taste, um zu DOS- Eingabeaufforderung zurückzukehren. ASUSTek BIOS Updater for DOS V1.30 [2012/12/22] Current ROM Update ROM BOARD: M5A99X EVO R2.0 BOARD: Unknown VER: 0204 VER: Unknown...

  • Seite 115: Die Bios-Datei Aktualisieren

    BIOS-Standardeinstellungen laden. Dazu wählen Sie das Element Load Optimized Defaults (Optimierte Standardwerte laden) im Exit-Menü. Siehe Abschnitt 3.9 Exit- Menü für Details. •� Falls Sie SATA-Festplattenlaufwerke getrennt haben, sollten Sie nicht vergessen, diese nach der BIOS-Aktualisierung wieder anzuschließen. ASUS M5A99X EVO R2.0 3-43...
  • Seite 116 Kapitel 3: BIOS-Setup 3-44...

  • Seite 117: Kapitel 4: Software-Unterstützung

    ® Treiber installieren. Support-DVD-Informationen Der Inhalt der Support-DVD kann jederzeit und ohne Ankündigung geändert werden. Bitte besuchen Sie für Updates die ASUS-Webseite www.asus.com. 4.2.1 Ausführen der Support-DVD Legen Sie die Support-DVD in das optische Laufwerk. Die DVD zeigt automatisch das Treibermenü...

  • Seite 118: Beziehen Der Software-Handbücher

    Reader vom Hilfsprogrammmenü, bevor Sie versuchen diese Dateien zu öffnen. ® Klicken Sie auf den Tab Manual. Klicken Sie in der Handbuchliste auf der linken Seite auf ASUS Motherboard Utility Guide. Der Ordner Manual von der Support-DVD wird geöffnet. Doppelklicken Sie auf den Ordner der von Ihnen gewählten Software.

  • Seite 119: Software Information

    Readme-Dateien, die bei der Software enthalten sind. 4.3.1 AI Suite II ASUS AI Suite II ist eine komplett integrierte Oberfläche, die mehrere ASUS-Anwendungen vereint und dem Benutzer erlaubt, diese Anwendungen gleichzeitig zu starten und laufen zu lassen. AI Suite II installieren So installieren Sie AI Suite II: Legen Sie die Support-DVD in das optische Laufwerk.

  • Seite 120: Digi+ Power Control

    4.3.2 DIGI+ Power Control New DIGI+ PowerControl ermöglicht die Anpassung der VRM-Spannung und Frequenz- modulation, um die Zuverlässigkeit sowie Stabilität des Systems zu gewährleisten. Es bietet auch höchste Energieeffizienz und erzeugt weniger Wärmer für längere Lebensdauer der Komponenten und minimale Energieverluste. Starten Sie DIGI+ Power Control druck Klick auf Tool >...
  • Seite 121 CPU Current Capability (CPU-Leistungsbereich) ermöglicht einen breiteren Gesamtleistungsbereich für die Übertaktung. Ein höherer Leistungswert führt zur einer höheren VRM-Leistungsaufnahme. CPU Voltage Frequency Frequenzwechsel werden das VRM-Einschwingverhalten und die thermale Komponenten beeinflussen. Höhere Frequenzen erreichen ein schnelleres Einschwingverhalten. ASUS M5A99X EVO R2.0...
  • Seite 122 CPU/NB Load-line Calibration Wählen Sie für bessere Systemleistungen einen höheren Wert oder für bessere thermale Stabilität einen niedrigen Wert. CPU/NB Current Capability Current Capability Ein höherer Wert für CPU/NB Current Capability (CPU/NB-Leistungsbereich) erweitert den Übertaktungsfrequenzbereich des DRAM-Controller. CPU Power Phase Control Erhöhen Sie die Phasenanzahl bei hoher Systembelastung, um beschleunigte sowie bessere thermale Leistungen zu erzielen.
  • Seite 123 Antwortzeit ein, um die DRAM-Effizienz zu erhöhen. •� Die tatsächliche Leistungssteigerung kann ja nach installierten CPU-Modell und Die tatsächliche Leistungssteigerung kann ja nach installierten CPU-Modell und DRAM unterschiedlich ausfallen. •� Entfernen Sie NICHT das Thermalmodul, da die thermischen Bedingungen überwacht werden müssen. ASUS M5A99X EVO R2.0...

  • Seite 124: Turbov Evo

    4.3.3 TurboV EVO ASUS TurboV EVO stellt TurboV vor, welches die manuelle Anpassung der CPU-Frequenz und bezogener Spannungen ermöglicht, sowie die Funktion Auto Tuning, welche automatisch und einfach übertaktet und eine allgemeine Systemleistungssteigerung ermöglicht. Nach der Installation von AI Suite II von der Motherboard Support-DVD, starten Sie TurboV EVO durch Tool (Extras) >...

  • Seite 125: Cpu Ratio

    Setzen Sie das Element CPU Ratio Setting im BIOS auf [Auto] bevor Sie die CPU Ratio-Funktion in TurboV verwenden. Beziehen Sie sich auf Kaptiel 3 des Motherboard-Benutzerhandbuches für Details. •� Die Regler für die CPU Ratio zeigen den Status der CPU-Kerne, welche sich je nach CPU-Modell unterscheiden können. ASUS M5A99X EVO R2.0...

  • Seite 126: Auto Tuning

    Auto Tuning ASUS TurboV EVO bietet zwei automatische / GPU Boost Anpassungsstufen mit überaus flexiblen Anpassungsoptionen. • Die Übertaktungsergebnisse variieren je nach CPU-Modell und Systemkonfiguration. •� Um Hitzeschäden am Motherboard zu vermeiden, wird ein besseres Kühlsystem dringend empfohlen. • Fast Tuning: schnelle Übertaktung der CPU •...
  • Seite 127 Sie auf Stop. Das BIOS wird von TurboV automatisch angepasst sowie gespeichert und das System neu gestartet. Nachdem Sie Windows wieder betreten, informiert Sie eine Nachricht über den Erfolg von Auto Tuning. Zum Verlassen auf OK klicken. ASUS M5A99X EVO R2.0 4-11...

  • Seite 128: Epu

    Wählen Sie From the Last Reset, um die gesamte CO2-Reduzierung seit dem Drücken der Taste Clear anzuzeigen. anzuzeigen. . •� Für detaillierte Software-Konfigurationen beziehen Sie sich bitte auf die Software- Handbücher auf der Support-DVD oder auf der ASUS-Webseite www.asus.com. Kapitel 4: Software-Unterstützung 4-12...

  • Seite 129: Remote Go

    Dateiübertragung: Hier können Sie zwischen Ihren Computer und Ihren mobilen Gerät Dateien austauschen. Starten Sie Wi-Fi GO! Remote auf Ihren mobilen Gerät, um die Wi-Fi GO!-Remote-Control- Funktionen zu verwenden. Für mehe Details beziehen Sie sich bitte auf den nächsten Abschnitt Wi-Fi GO! Remote. ASUS M5A99X EVO R2.0 4-13...
  • Seite 130 Für iOS-Geräte laden Sie Wi-Fi GO! Remote bitte vom iTunes-Store herunter. Für Android-Geräte laden Sie Wi-Fi GO! Remote bitte vom Google-Play-Store oder von der ASUS-Support-DVD herunter. . Wi-Fi GO! Remote starten Schalten Sie die Wi-Fi-Verbindung an Ihren mobilen Gerät ein. Vergewissern Sie sich, dass sich Ihr mobiles Gerät im gleichen Netzwerk wie Ihr Computer befindet.
  • Seite 131 600 x 1024 WXGA 1536 x 1152 2048 x 1536 (1280 x 800) Extra großer 1024 x 600 1920 x 1152 2560 x 1536 Bildschirm 1024 x 768 1920 x 1200 2560 x 1600 1280 x 768 ASUS M5A99X EVO R2.0 4-15...
  • Seite 132 DLNA Media Hub Mit DLNA Media Hub können Sie Ihre Multimedia-Dateien zu einen DLNA-Gerät streamen und die Wiedergabe über Ihr mobiles Gerät oder Ihren Computer steuern. Mediendateityp auswählen Quelle auswählen Mediendateien aktivalisieren Zeigt Empfängername Mediendateien und derzeit anzeigen abgespielte Mediendatei an Zurück zum Hauptmenü...

  • Seite 133: Musik Abspielen

    Wählen Sie den Profilnamen und klicken Sie auf Speichern. Um es als eine neue Wiedergabeliste hinzuzufügen, geben Sie Ihren Profilnamen ein und klicken Sie auf Speichern. Um die Wiedergabeliste zu löschen, wählen Sie das Profil und klicken dann auf ASUS M5A99X EVO R2.0 4-17...

  • Seite 134: So Bearbeiten Sie Die Videobibliothek: Bliothek

    Videodatei abspielen: Klicken Sie auf den Tab Video. Markieren Sie Bibliothek, um die Videodateien in Ihren lokalen Computer anzuzeigen. Markieren Sie Wiedergabeliste, um die in Ihren Profil gespeicherten Videodateien anzuzeigen. Klicken Sie auf die Videodatei die Sie abspielen wollen und dann Ändern Sie die Auflösung in der Liste für die Qualität.

  • Seite 135: So Bearbeiten Sie Die Bilderbibliothek

    Sie auf Speichern. Um es als eine neue Wiedergabeliste hinzuzufügen, geben Sie Ihren Profilnamen ein und klicken Sie auf Speichern. Um die Wiedergabeliste zu löschen, wählen Sie das Profil und klicken dann auf ASUS M5A99X EVO R2.0 4-19...

  • Seite 136: Remote Desktop Verwenden

    DLNA Media Hub via Wi-Fi GO! Remote verwenden Sie können über Wi-Fi GO! Remote auf Ihren mobilen DLNA-Media-Hub zugreifen. Tippen Sie auf DLNA Media Hub. Wählen Sie durch antippen einen Empfängernamen aus. . Das mobile Gerät zeigt die Informationen der DLNA-Media-Hub-Funktion an. Tippen Das mobile Gerät zeigt die Informationen der DLNA-Media-Hub-Funktion an.
  • Seite 137 Remote Desktop via Wi-Fi GO! Remote verwenden Ihr mobiles Gerät zeigt den Inhalt Ihres Destops an, wenn Remote Desktop aktiviert ist. . Die Wi-Fi GO!-Schnittstelle in Ihren mobilen Gerät kann sich je nach Betriebssystem des Gerätes unterscheiden. ASUS M5A99X EVO R2.0 4-21...

  • Seite 138: Dateiübertragung

    Dateiübertragung Hier können Sie Dateien drahtlos zwischen Ihren Computer und den mobilen Gerät austauschen. Vergewissern Sie sich, dass Ihr Computer mit Ihren mobilen Gerät verbunden ist, bevor Sie die Dateiübertragungsfunktion verwenden. Für Mehr Details beziehen Sie sich auf den Abschnitt Wi-Fi GO! Remote. Anwendungs- hilfe Zielpfad für Dateien...
  • Seite 139 Die Anwendung fordert Sie auf das Computerkennwort einzugeben, wenn Sie Wi-Fi GO! Remote starten. • Ihr Kennwort muss 6-12 Zeichen lang sein (Buchstaben und/oder Zahlen). Ihr Kennwort muss 6-12 Zeichen lang sein (Buchstaben und/oder Zahlen). . ASUS M5A99X EVO R2.0 4-23...

  • Seite 140: Usb 3.0 Boost

    4.3.6 USB 3.0 Boost ASUS USB 3.0 Boost bietet Unterstützung des USB Attached SCSI-Protokolls (UASP) und steigert die Übertragungsgeschwindigkeit Ihrer USB 3.0-Geräte um bis zu 170%. . USB 3.0 Boost starten Starten Sie USB 3.0 Boost durch klicken auf Tool > USB 3.0 Boost im AI Suite II- Hauptmenü.

  • Seite 141: Network Icontrol

    4.3.7 Network iControl ASUS Network iControl ist ein übersichtliches Netzwerkeinrichtungs-Control-Center und bietet Ihnen die Funktionen EZ Start, Quick Connection und EZ Profile. Damit ist es einfacher als je zuvor, Ihre Netzwerkbandbreite zu verwalten und Sie können sich für Online-Aktivitäten bequem automatisch mit einen PPPoE-Netzwerk verbinden.
  • Seite 142 Quick Connection verwenden PPPoE-Verbin�ungseinste��ungen konfigurieren Bevor Sie die Network iControl-Funktion Quick Connection aktivieren, müssen Sie die PPPoE-Verbindungseinstellungen konfigurieren. So konfigurieren Sie �ie PPPoE-Einste��ungen: und wählen Sie Open Network and Rechtsklicken Sie in der Taskleiste auf Sharing Center. Rechtsklicken Sie auf die PPPoE-Verbindung und wählen Sie Eigenschaften. Rechtsklicken Sie auf die PPPoE-Verbindung und wählen Sie Klicken Sie auf den Tab Klicken Sie auf den Tab Optionen und wählen Sie Prompt for name and...
  • Seite 143 Klicken Sie auf Apply, um die automatische PPPoE-Netzwerkverbindung zu aktivieren. Sie können auch die Funktion No Delay TCP aktivieren, um die netzwerkleistung zu verbessern. Verbindungsname auswählen Markieren, um die Auto-PPPoE- Verbindung einzustellen Einstellungen übernehmen Auf ON klicken, um die Netzwerkleistung zu verbessern ASUS M5A99X EVO R2.0 4-27...
  • Seite 144 EZ Profi�e verwen�en So verwen�en Sie EZ Profi�e: Mit EZ Profile können Sie Ihre eigenen Netzwerkprogramm-Prioritätsprofile laden, bearbeiten und speichern. Klicken Sie auf den Tab EZ Profi�e. Die laufenden Programme werden in der Spalte der Netzwerkprogramme angezeigt. Wählen Sie ein netzwerkprogramm und klicken Sie dann auf , um Ihr Profil zu erstellen.

  • Seite 145: Usb Bios Flashback Wizard

    4.3.8 USB BIOS Flashback Wizard Mit diesen Hilfsprogramm können Sie die auf die neuste BIOS-Version überprüfen und diese auf einen USB-Datenträger speichern. Mit den Hardware-Funktionen von ASUS USB BIOS Flashback wird das System-BIOS bequem ohne Neustart aktualisiert. Derzeitige BIOS- Information Plan für BIOS-...
  • Seite 146 Wählen Sie in der Liste Speichern als den USB-Datenträger aus, auf dem Sie die BIOS-Datei speichern wollen und klicken Sie dann auf Download. Klicken Sie auf OK, nachdem der Klicken Sie auf Download abgeschlossen ist. Kapitel 4: Software-Unterstützung 4-30...

  • Seite 147: Fan Xpert

    Standard: regelt die Lüftergeschwindigkeit in moderaten Mustern. • Silent (Leise): minimiert die Lüftergeschwindigkeit für einen leisen Betrieb. • Turbo: maximiert die Lüftergeschwindigkeit für die beste Kühlleistung. • User (Benutzer): ermöglicht, unter bestimmten Einschränkungen, die manuelle Konfiguration des Lüfterprofils. ASUS M5A99X EVO R2.0 4-31...

  • Seite 148: Ai Charger

    4.3.10 Ai Charger+ Mit diesen Programm können Sie Ihre mobilen BC 1.1*-Geräte am USB-Anschluss Ihres Computers um bis zu 3x schneller aufladen als Standard-USB-Geräte**. •� * Prüfen Sie, ob Ihr USB-Geräthersteller die BC 1.1-Funktion voll unterstützt. • ** Die aktuelle Aufladegeschwindigkeit kann sich je nach USB- Gerätkonfiguration unterscheiden.

  • Seite 149: Probe Ii

    Klicken Sie im AI Suite II-Hauptmenü auf Monitor > Sensor, um den Systemstatus in der rechten Spalte anzuzeigen. • Für detaillierte Software-Konfigurationen beziehen Sie sich bitte auf die Software- Handbücher auf der Support-DVD oder auf der ASUS-Webseite www.asus.com. ASUS M5A99X EVO R2.0 4-33...

  • Seite 150: Sensor Recorder

    4.3.12 Sensor Recorder Sensor Recorder (Sensorschreiber) ermöglicht die Überwachung und Aufzeichnung der Änderungen bei Systemspannungen, Temperaturen und Lüftergeschwindigkeiten. Die Verlaufsfunktion ermöglicht Ihnen die Festlegung einer bestimmten Zeitspanne für die Aufzeichnung, um für bestimmte Gründe eine Überwachung dieser drei Systemstati durchzuführen. Sensor Recorder starten Nach der Installation von AI Suite II von der Motherboard Support-DVD, starten Sie Sensor Recorder durch klicken auf Tool >...
  • Seite 151 Um die aufgezeichneten Werte zu überprüfen, stellen Sie Typ/ Datum/ Anzeige auswählen ein, um die Verlaufsdetails anzuzeigen. Klicken Sie auf Monitor > Sensor im AI Suite II-Hauptmenü. Es erscheint eine Dartellung der Systemstati auf der rechten Seite. ASUS M5A99X EVO R2.0 4-35...

  • Seite 152: Asus Update

    4.3.13 ASUS Update Mit ASUS Update haben Sie ein Werkzeug für die Aktualisierung des BIOS Ihres Systems in der Windows -Umgebung. ® ASUS Update starten Starten Sie ASUS Update durch klicken auf Update> ASUS Update im AI Suite II- Hauptmenü.

  • Seite 153: Mylogo2

    4.3.14 MyLogo2 Mit ASUS MyLogo können Sie das Boot-Logo anpassen. Das Boot-Logo ist das Bild, welches während des Power-On Self-Tests (POST) erscheint. ASUS Update starten Starten Sie MyLogo durch klicken auf Update> MyLogo im AI Suite II-Hauptmenü. MyLogo verwenden Wählen Sie den Weg, wie Sie Ihr Boot-Logo aktualisieren wollen, klicken Sie dann auf Next und folgen Sie den Anweisungen.
  • Seite 154 Führen Sie einen der folgenden Schritte aus: Klicken Sie auf Auto Tune, um die Bildgröße oder Bildauflösung anzupassen. •� Klicken Sie auf Booting Preview, um eine Vorschau der Boot-Logos anzuzeigen. •� Klicken Sie auf Next. Klicken Sie auf Flash, um das Boot-Logos zu aktualisieren. Klicken Sie auf Yes, um neu zu starten oder sehen Sie das neue Boot-Logo erst beim Klicken Sie auf nächsten Start Ihres Computers.
  • Seite 155 A. Realtek HD Audio Manager mit DTS UltraPC II Windows 7™ / Vista™ ® Konfigurationsoptionen (variieren je nach angesch�ossenen Au�iogerät) Erweiterte Beenden Einstellungen Minimieren Informationen Kontroll- einstellungen Standardgerät einstellen Anschlusseinstellungen Status der analogen und digitalen Anschlüsse ASUS M5A99X EVO R2.0 4-39...
  • Seite 156 DTS UltraPC II und DTS Connect werden nur von Windows 7/Vista-Betriebssystemen unterstützt. • Für detaillierte Software-Konfigurationen beziehen Sie sich bitte auf die Software- Für detaillierte Software-Konfigurationen beziehen Sie sich bitte auf die Software- Handbücher auf der Support-DVD oder auf der ASUS-Webseite www.asus.com. Kapitel 4: Software-Unterstützung 4-40...

  • Seite 157: Audio-Konfigurationen

    RAID 10 kombiniert data striping und data mirroring, ohne dass Paritäten (redundante Daten) errechnet und geschrieben werden müssen. Die RAID 10*-Konfiguration vereint alle Vorteile von RAID 0- und RAID 1-Konfigurationen. Für diese Konfiguration benötigen Sie vier neue Festplatten, oder eine bestehende und drei neue. ASUS M5A99X EVO R2.0...

  • Seite 158: Serial Ata-Festplatten Installieren

    5.1.2 Serial ATA-Festplatten installieren Serial ATA-Festplatten installieren Das Motherboard unterstützt Serial ATA-Festplatten. Für optimale Leistung sollten Sie identische Laufwerke des selben Modells und der gleichen Kapazität installieren, wenn Sie ein Disk-Array erstellen. So installieren Sie SATA-Festplatten für eine RAID-Konfiguration: Bauen Sie die SATA-Festplatten in die Laufwerksschächte ein. Schließen Sie die SATA-Signalkabel an.

  • Seite 159: Amd ® Option Rom-Programm

    Die RAID BIOS-Setup-Anzeigen in diesem Abschnitt sind nur als Referenz gedacht und können sich von denen auf Ihrem Bildschirm unterscheiden. Wenn Sie ein RAID-Volume mit mehr als vier Festplatten erstellen, achten Sie darauf, dass die SATA-Anschlüsse 5 – 6 auf den �RAID�-Modus eingestellt werden. ASUS M5A99X EVO R2.0...

  • Seite 160: Erstellen Eines Raid-Laufwerks

    Erstellen eines RAID-Laufwerks So erstellen Sie ein RAID-Laufwerk. Drücken Sie im Hauptmenü <2>, um das Menü �D View / �D Define zu öffnen. Drücken Sie <Strg> + <C>, folgendes Fenster erscheint daraufhin. Option ROM Utility (c) 2009 Advanced Micro Devices, Inc. [ LD Define Menu ] LD No LD Name...
  • Seite 161 LD Name RAID Mode Capacity(GB) xxxxx RAID 0 157.99 Strip Block 64 KB Cache Mode WriteThru [ Drives Assignments ] Port:ID Drive Model Capabilities Capacity(GB) 01:00 xxxxxxxxx xxxxxxx xxxxxx 02:00 xxxxxxxxx xxxxxxx xxxxxx Any Key To Continue..ASUS M5A99X EVO R2.0...

  • Seite 162: Erstellen Einer Raid-Treiberdiskette

    Erstellen einer RAID-Treiberdiskette Erstellen einer RAID-Treiberdiskette Eine Diskette mit dem RAID-Treiber ist erforderlich, wenn Sie Windows Betriebssysteme auf ® einem Laufwerk eines RAID-Sets installieren. Das Motherboard bietet KEINEN Diskettenlaufwerksanschluss. Sie müssen ein •� USB-Diskettenlaufwerk benutzen, wenn Sie eine SATA RAID-Treiberdiskette erstellen wollen.

  • Seite 163: Installieren Des Raid-Treibers Während Der Windows ® -Installation

    (Treiber) > RAID und wählen sie den dem Betriebssystem entsprechenden Treiber. Klicken Sie auf OK. Folgen Sie den Bildschirmanweisungen, um die Installation abzuschließen. Bevor Sie den RAID-Treiber vom USB-Flashlaufwerk laden, sollten Sie den RAID-Treiber mithilfe eines anderen Computers von der Support-DVD auf den USB-Flashlaufwerk kopieren. ASUS M5A99X EVO R2.0...

  • Seite 164: Benutzen Eines Usb-Diskettenlaufwerks

    5.2.4 Benutzen eines USB-Diskettenlaufwerks Benutzen eines USB-Diskettenlaufwerks Durch die Beschränkungen des Betriebssystems erkennt Windows XP das USB- ® Diskettenlaufwerk möglicherweise nicht, wenn Sie den RAID-Treiber während der Installation des Betriebssystems von einer Diskette installieren wollen. Um dieses Problem zu lösen, fügen Sie der Diskette mit enthaltenen RAID-Treiber die Diskettenlaufwerks-Vendor-ID (VID) und Produkt-ID (PID) hinzu.
  • Seite 165 “USB\VID_03EE&PID_6901”, “usbstor” [HardwareIds.SCSI.Napa_amd64_ahci] id= “PCI\VEN_1002&DEV_4392&CC_0104”,”ahcix64” id= “PCI\VEN_1002&DEV_4391&CC_0106”,”ahcix64” id= “PCI\VEN_1002&DEV_4393&CC_0104”,”ahcix64” id= “USB\VID_03EE&PID_6901”, “usbstor” Fügen Sie diese Zeile unter beiden Abschnitten ein. Die VID und PID sind vom jeweiligen Anbieter anhängig. Speichern und schließen Sie die Datei. ASUS M5A99X EVO R2.0...
  • Seite 166 Kapitel 5: RAID-Unterstützung 5-10...

  • Seite 167: Kapitel 6: Unterstützung Der Multi-Gpu Technologie

    In Windows XP gehen Sie zu Systemsteuerung > Programme Hinzufügen/ Entfernen. In Windows 7/Vista gehen Sie zu Systemsteuerung > Programme und Funktionen. Wählen Sie die existierenden Grafikkartentreiber aus. Wählen Sie in Windows XP Hinzufügen/Entfernen und in Windows 7/Vista Deinstallieren. Schalten Sie Ihren Computer aus. ASUS M5A99X EVO R2.0...
  • Seite 168 6.1.3 Insta��ieren von zwei CrossFireX�-Grafikkarten Insta��ieren von zwei CrossFireX�-Grafikkarten Die folgenden Abbildungen sind nur für Ihre Referenz. Das Grafikkarten- und das Motherboard-Aussehen kann sich je nach Modell voneinander unterscheiden, die Installationsschritte sind aber die gleichen. Bereiten Sie zwei CrossFireX-fähige Grafikkarten vor. Stecken Sie die beiden Grafikkarten in die PCIEX16-Steckplätze.

  • Seite 169: Installieren Der Gerätetreiber

    CrossFireX™-Funktion über das AMD VISION Engine Control Center in Windows. AMD VISION Engine Control Center starten starten So starten Sie das AMD VISION Engine Control Center: Rechtsklicken Sie auf dem Windows -Bildschirm und ® wählen Sie AMD VISION Engine Control Center. ASUS M5A99X EVO R2.0...

  • Seite 170: Aktivieren Der Dual-Crossfirex-Technologie

    Aktivieren der Dual-CrossFireX-Technologie Klicken Sie im AMD-VISION-Engine-Controll-Center-Fenster auf Performance > AMD CrossFireX Wählen Sie Enable CrossFireX Wählen Sie eine GPU-Kombination aus der Liste aus. Klicken Sie auf Apply, um die vorgenommenen GPU-Einstellungen zu speichern und zu aktivieren. Kapitel 6: Unterstützung der Multi-GPU Technologie...

  • Seite 171: Nvidia ® Sli™-Technologie

    Stecken Sie die beiden Grafikkarten in die PCIEX16-Steckplätze. Wenn Ihr Motherboard mehr als zwei PCIEX16- Steckplätze hat, beziehen Sie sich auf Kapitel 1 dieses Benutzerhandbuchs für die Position der für Multi- Grafikkarteninstallation empfohlenen PCIEX16-Steckplätze. Vergewissern Sie sich, dass beide Grafikkarten richtig im Steckplatz eingesteckt sind. ASUS M5A99X EVO R2.0...

  • Seite 172: Installieren Der Gerätetreiber

    Richten Sie die SLI-Brücke mit den goldenen Kontakten an den Grafikkarten aus und stecken Sie sie darauf. Vergewissern Sie sich, dass die Kontakte richtig sitzen. Verbinden Sie zwei zusätzliche Stromversorgungskabel vom Netzteil mit den beiden Grafikkarten. Schließen Sie ein VGA- oder DVI-Kabel an die Grafikkarte an. SLI-Brücke Goldkontakte 6.2.3...

  • Seite 173: Aktivieren Der Nvidia ® Sli™-Technologie

    Wählen Sie im NVIDIA Control Panel Configure S�I, Surround, PhysX. Klicken Sie in Quad-SLI enabled auf Maximize 3D Performance SLI, um die Anzeige auf SLI- gerenderten Inhalt einzustellen. Klicken Sie auf Apply, wenn Sie fertig sind. ASUS M5A99X EVO R2.0...
  • Seite 174 Kapitel 6: Unterstützung der Multi-GPU Technologie...

  • Seite 175: Anhang

    The use of shielded cables for connection of the monitor to the graphics card is required to assure compliance with FCC regulations. Changes or modifications to this unit not expressly approved by the party responsible for compliance could void the user’s authority to operate this equipment. ASUS M5A99X EVO R2.0...

  • Seite 176: Canadian Department Of Communications Statement

    IC: Canadian Compliance Statement Complies with the Canadian ICES-003 Class B specifications. This device complies with RSS 210 of Industry Canada. This Class B device meets all the requirements of the Canadian interference-causing equipment regulations. This device complies with Industry Canada license exempt RSS standard(s). Operation is subject to the following two conditions: (1) this device may not cause interference, and (2) this device must accept any interference, including interference that may cause undesired operation of the device.

  • Seite 177: Asus Recycling/Takeback Services

    ASUS Recycling/Takeback Services ASUS recycling and takeback programs come from our commitment to the highest standards for protecting our environment. We believe in providing solutions for you to be able to responsibly recycle our products, batteries, other components as well as the packaging materials.

  • Seite 178: Asus Kontaktinformationen

    800 Corporate Way, Fremont, CA 94539, USA Telefon +1-812-282-3777 +1-510-608-4555 Webseite usa.asus.com Technische Unterstützung Telefon +1-812-282-2787 Support-Fax +1-812-284-0883 Online-Support support.asus.com ASUS COMPUTER GmbH (Deutschland und Österreich) Addresse Harkort Str. 21-23, D-40880 Ratingen, Deutschland +49-2102-959911 Webseite www.asus.de Online-Kontakt www.asus.de/sales Technische Unterstützung Telefon (Komponenten) +49-1805-010923* Support-Fax +49-2102-9599-11 Online-Support support.asus.com...
  • Seite 179 ASUS M5A99X EVO R2.0...
  • Seite 180 Anhang...

Inhaltsverzeichnis
