FingerTec Q2i Installationsanleitung Seite 2

Schritt 4
Einrichten der Datenübertragung
(Überspringen Sie diesen Schritt wenn Sie einen USB-Speicherstick verwenden)
TCP/IP LAN-Verbindung
Für TCP/IP Übertragung, stecken Sie den speziellen RJ45 Stecker
in den TCP/IP (LAN)-Anschluss des Terminals. Verbinden Sie das
andere Ende (normaler RJ45 Stecker) mit einem lokalen Netzwerk
oder einem Computer. Konfigurieren Sie die ID des Terminals, die
IP- Adresse, die Subnetzmaske und den Netzübergang in das Termi-
nal. (Für Details sehen Sie in der Bedienungsanleitung des Gerätes
nach)
RS232 - Serienschaltung
Für die Verbindung stecken Sie den beigefügten Verbindungssteck-
er in den TCP/IP (LAN)-Anschluss des Terminals. Wählen Sie Kabel
mit der Kennzeichnung RX, TX und GND. Verbinden Sie das andere
Ende dieser Kabel mit einer DB9 Anschlussstelle. Konfigurieren Sie
die Geräte-ID und Schrittgeschwindigkeit des Terminals. (Für De-
tails sehen Sie in der Bedienungsanleitung Ihres Gerätes nach.) Be-
nutzen Sie das normale RS232 Kabel um es in den RS232-Anschluss
des Terminals zu stecken.
RS485 - Serienschaltung
Für die Verbindung stecken Sie den beigefügten Verbindungssteck-
er in den Übertragungsanschluss des Terminals. Wählen Sie Kabel
mit der Kennzeichnung RS485+, RS485- und GND. Verbinden Sie
das andere Ende dieser Kabel mit einen RS232/485 Datenumsetzer.
Verbinden Sie das andere Ende des Datenumsetzer mit einer DB9
Anschlussstelle. Konfigurieren Sie die Geräte-ID und Schrittge-
schwindigkeit des Terminals. (Für Details sehen Sie in der Bedi-
enungsanleitung Ihres Gerätes nach.)
Schritt 5
Abschließen der Installation
1. Prüfen Sie, ob alle Kabelverbindungen korrekt eingesteckt
wurden.
2. Befestigen Sie das Terminal an der dazugehörigen Rück-
platte und ziehen Sie die Schrauben fest um das Terminal
sicher an der Wand zu befestigen.
3. Schalten Sie das Terminal ein.
4. Nun können Sie das Terminal verwenden.
Weiteres Zubehör
Für Ihre Terminals bietet FingerTec auch weiteres ergänzendes Zube-
hör an. Diese optionalen Zusätze sind unter
com verfügbar.

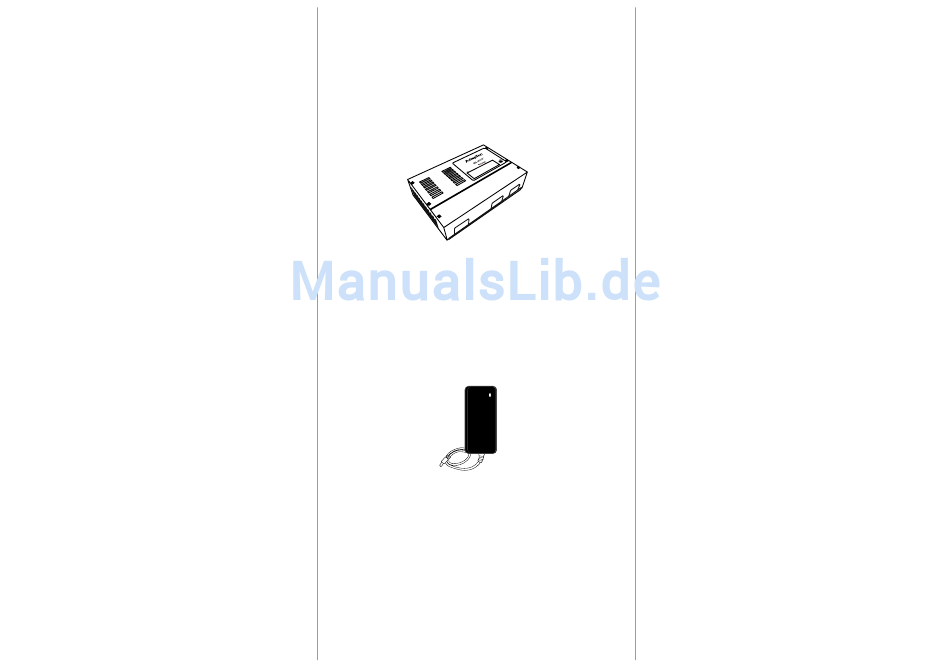

AdapTec AC
Der AdapTec ist ein 12VDC Stromversorgungsgerät inklusive einen
110-240VAC Gleichstromschalter. Der AdapTec versorgt das FingerTec
Terminal und Türverriegelungssystem mit 12V Gleichspannung und
lädt gleichzeitig eine 12VDC 7.0Ah Reservebatterie. Während eines
Stromausfalles wird die Reservebatterie automatisch das Terminal mit
Strom versorgen und das Türverriegelungssystem aufrecht erhalten.
Der AdapTec schützt zusätzlich eine sichere Tür davor geöffnet zu wer-
den, wenn diese sabotiert wurde.
Mini UPS
Der Mini UPS 12VDC ist ein kleines, tragbares Stromversorgungsgerät
mit 12VDC-Ausgang, welches die Zutrittskontroll- und Zeiterfas-
sungssysteme von FingerTec mit Strom (12VDC) versorgen kann.
Gehäuse
http://accessory.fingertec.
Ein aus Acryl gefertigtes Schutzgehäuse schützt das Terminal
vor Einflüssen von außen. Unsere speziell gefertigten Gehäuse
sind so designt, dass sie sich mit speziellen Öffnungen für Fin-
gerprint Scanner und Tasten dem Terminal perfekt anpassen.
Unsere Schutzgehäuse eignen sich, um übliche Umgebung-
seinflüsse abzumildern und somit die Lebenserwartung des
Terminals zu verlängern. Bitte beachten Sie, dass die Schutzge-
häuse weder staub- noch wasserdicht sind und somit bei ex-
tremen Witterungsverhältnissen keinen Schutz bieten.
Flexi Kit
Mit diesem einfachen Gestell lässt sich Ihr Terminal noch besser
bedienen. Mit FlexiKit können Sie Ihr Terminal bequem in Ihre
Arbeitsfläche integrieren. Bringen Sie ihr Terminal auf dem
FlexiKit an und Sie umgehen das umständliche Befestigen des
Terminals an der Wand. Die Einfachheit des Designs verspricht
Mobilität und mühelose Einrichtung. All dies macht das FlexiKit
auch zu einer idealen Requistite für Präsentationen.
Zubehör für die Türverriegelung
FingerTec bietet verschiedenes Zubehör für die Türverriege-
lung an.
