FingerTec Q2i Installationsanleitung
Vorschau ausblenden
Andere Handbücher für Q2i:
- Schnellstarteranleitung (5 Seiten) ,
- Installationsanleitung (3 Seiten)
Werbung
Quicklinks
Installationsanleitung
Q2i

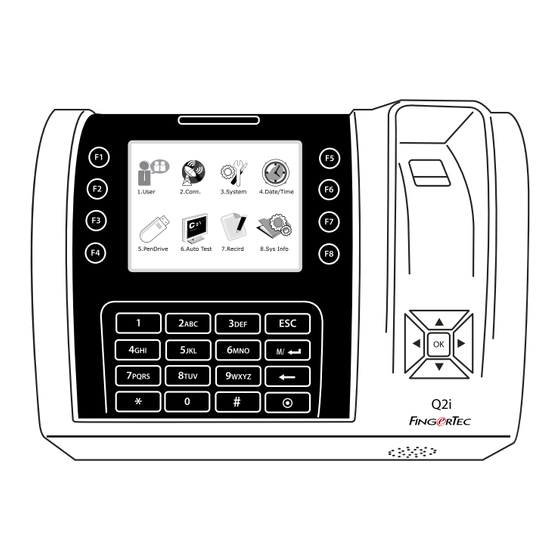

Fingerprint Color Multimedia System für
Zeiterfassung und Zutrittskontrolle
© 2015 Timetec Computing Sdn Bhd. Alle Rechte vorbehalten • 022015

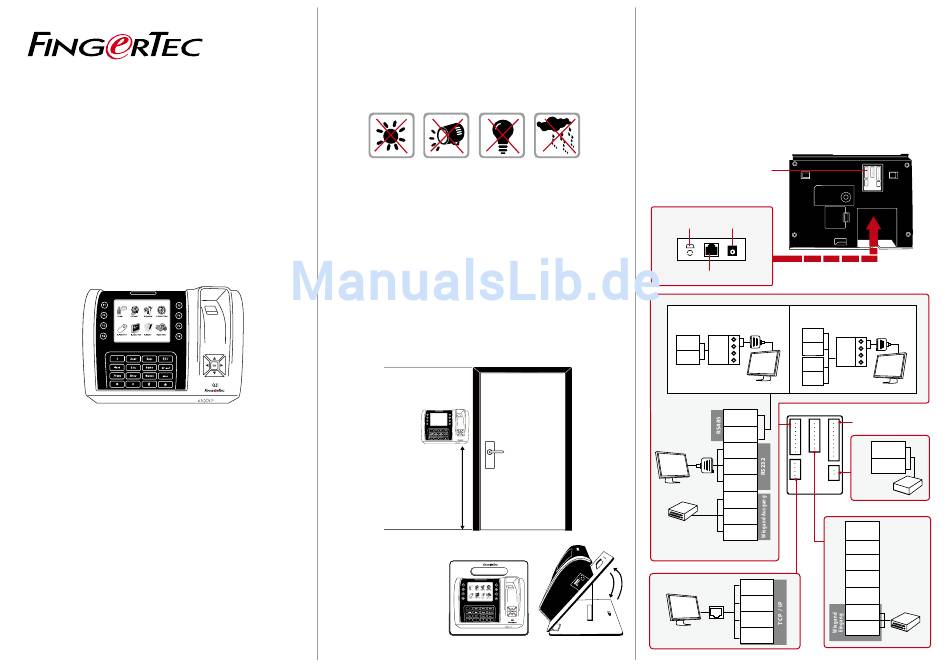

Schritt 1
Legen Sie den Ort und die Position für die
Installation fest.
•
Vermeiden Sie Orte in denen das Terminal starken Lichteinflüs-
sen ausgesetzt ist. (z.B.: direktes Sonnenlicht, Scheinwerferlicht,
fluoreszidierendes Licht, etc.)
•
Vermeiden Sie Orte mit hoher Feuchtigkeit oder hoher Luft-
feuchtigkeit.
•
Die empfohlene Höhe um das Terminal anzubringen beträgt 1,2
Meter vom Boden.
Schritt 2
Montage der Terminals
A. BEFESTIGUNG AN DER WAND
•
Nachdem Sie die Höhe für das Terminal festgelegt und Markierungen
an der Wand gemacht haben, bohren Sie die Schrauben in die Wand
um die Rückplatte sicher zu befestigen.
•
Befestigen Sie das Terminal an der Rückplatte und ziehen Sie die
Schrauben fest. Für Abmessungen und Maßangaben sehen Sie im
Anhang II nach.
4 Fuß / 1.2 meter
(empfohlen)
B. FLEXI-KIT
FingerTec bietet FlexiKit
für all seine Zeiterfas-
sungsmodelle
an.
Für
mehr Bequemlichkeit, be-
festigen Sie das Terminal
einfach auf dem FlexiKit.
Schritt 3
Verkabelung für Stromversorgung
Es gibt 2 Arten wie das Terminal mit Strom versorgt werden kann:
1. Nutzen Sie den beigelegten Stromadapter und stecken Sie den
Stromadapter in den in der Zeichnung als "A" gekennzeichneten
Anschluss.
2. Nutzen Sie das schwarze und das rote Stromkabel um eine Gleich-
stromversorgung (12VDC 3A) einzurichten. (gekennzeichnet "B")
Stromkabelanschluss (B)
USB-Anschluss
Netzanschluss
......
........
TCP/IP-Anschluss
1. RS485 einfache Verbindung
2. RS485 Netzwerkverbindung
485B
485B
RX+
485A
485A
RX-
485B
RS232/RS485
Datenumsetzer
485A
485B
485A
GND
TXD
RS232
RXD
Kabel
GND
WD1
Drittregler mit
26 bit Wiegand
WD2
Eingang
RJ-6
RJ-3
RJ-2
TCP/IP
RJ-1
RX+
RX-
RS232/RS485
Datenumsetzer
Türverriegelungs-Verbindung,
Siehe im Anhang I
GND
+12V
DC12V 3A
Stromversorgung
*oder nutzen Sie Stromanschluss
BEL+
BEL-
BEEP
GLED
Drittregler mit
RLED
26 bit Wiegand
Ausgang
INWD0
INWD1
