FingerTec R3 Installationsanleitung

Installationsanleitung
R3
Zugangskontroll-und Zeiterfassungsystem
mit Fingerabdruckerkennung
© 2015 Timetec Computing Sdn Bhd. Alle Rechte vorbehalten • 092015

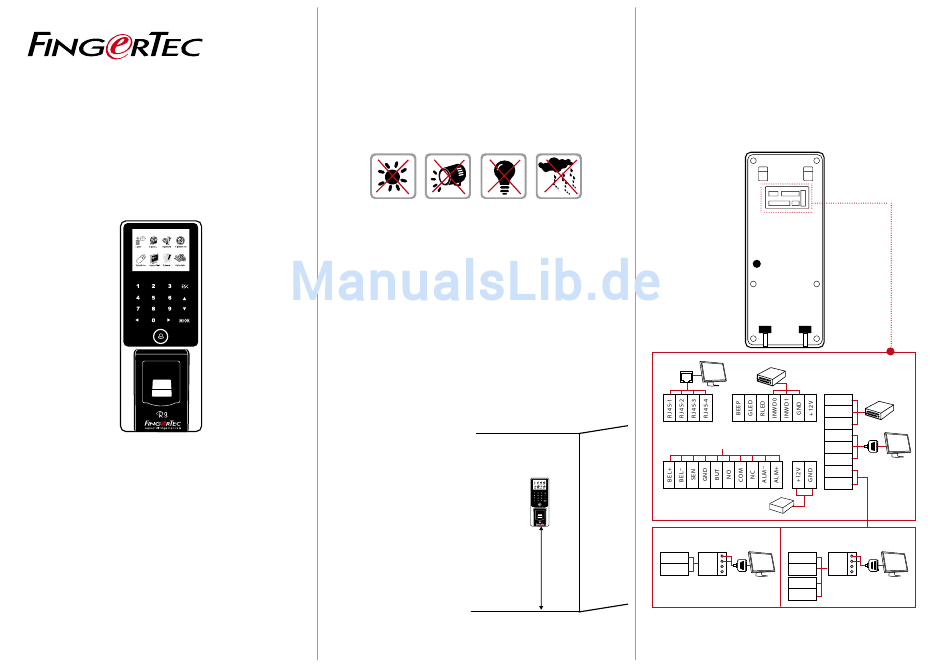

Schritt 1
Legen Sie den Ort und die Position für die
Installation fest.
•
Vermeiden Sie Orte in denen das Terminal starken Lichteinflüs-
sen ausgesetzt ist. (z.B.: direktes Sonnenlicht, Scheinwerferlicht,
fluoreszidierendes Licht, etc.)
•
Vermeiden Sie Orte mit hoher Feuchtigkeit oder hoher Luft-
feuchtigkeit.
•
Die empfohlene Höhe um das Terminal anzubringen beträgt 1,2
Meter vom Boden.
Schritt 2
Montage der Terminals
Es wird empfohlen das Terminal an einer Wand zu befestigen, um
die Verifizierung zu vereinfachen.
A. BEFESTIGUNG AN
DER WAND
• Nachdem Sie die Höhe für
das Terminal festgelegt und
Markierungen an der Wand
gemacht haben, bohren Sie
die Schrauben in die Wand
um die Rückplatte sicher zu
befestigen.
• Befestigen Sie das Termi-
4 Fuß / 1.2 meter
nal an der Rückplatte und
(empfohlen)
ziehen Sie die Schrauben
fest. Für Abmessungen und
Maßangaben sehen Sie im
Anhang 2 nach.
Schritt 3
Verkabelung für Stromversorgung
Der Stromanschluss für diese Modelle befindet sich auf der
Hinterseite des Terminals. Es wird kein Adapter-Stecker mit dem
Terminal geliefert. Stattdessen benötigen Sie die roten und
schwarzen Kabel um das Terminal für die Stromversorgung mit
AdapTec zu verbinden.
TCP/IP
Drittregler mit
26 bit Wiegand
Ausgang
WD0
WD1
GND
RXD
Für ein NC oder NO Türschließsystem
TXD
GND
485+
485 _
DC12V Stromversorgung
1. RS485 Single-Verbindung 2. RS485 Netzwerk-Verbindung
485+ RX+ 485+ RX+
485 _ RX _ 485 _ RX _
RS232/RS485 RS232/RS485
485+
Datenkonverter Datenkonverter
485 _
Drittregler mit 26 bit
Wiegand Ausgang
RS232-
Kabel
