FingerTec R3 Installationsanleitung Seite 3

Türverriegelungsanschluss
VERKABELUNG NUTZUNG
Potentialfreier Kontakt
(Unabhängige Stromversorgung für das Türschloss)
NO
• NO Typ Türschloss (NO-COM)
• NC Typ Türschloss (NC-COM)
Stromkontakt
(Die Stromversorgung des Türschlosses läuft über das Terminal)
NC
• NO Typ Türschloss (NO-COM)
• NC Typ Türschloss (NC-COM)
Potentialfreier Kontakt
(Unabhängige Stromversorgung für das Türschloss)
• NO Typ Türschloss (NO-COM)
• NC Typ Türschloss (NC-COM)
COM
Stromkontakt
(Die Stromversorgung des Türschlosses läuft über das Terminal)
• COM1 - +12V
SEN
Türklingel
(SEN-GND)
GND
Türsensor
BUT
(BUT-GND)
Bell+
Öffnungstaster
Bell-
AL+ Alarmsystem
NO oder NC – Sehen Sie dazu in den
erweiterten Optionen nach
AL-
Das Terminal wird in den folgenden Situationen einen Alarm aus-
lösen (NO oder NC):
• Tür wird gewaltsam geöffnet (Ein Türsensor muss angebracht
sein.)
• Tür wird während einer Zeitsperre geöffnet (Ein Türsensor muss
angebracht sein.)
• Das Terminal wird unberechtigt demontiert.

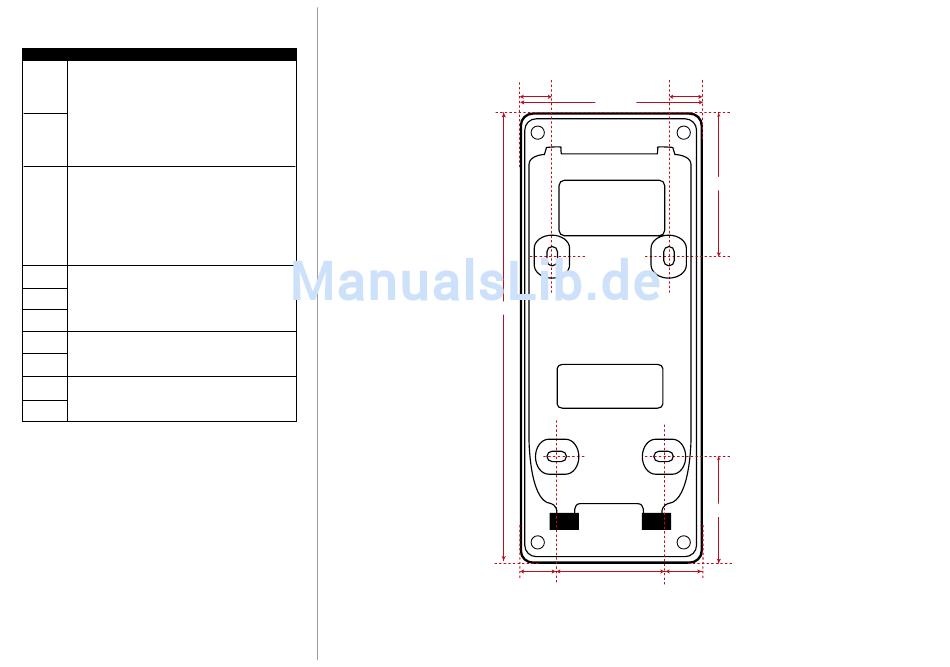

Anhang 2
Maße und Abmessungen des Terminals
190 mm
17mm 17mm
78 mm
44mm
17mm
17mm
Vorderansicht des rückplatte
62mm
44mm
