Schritt 4
Einrichten der Datenübertragung
(Überspringen Sie diesen Schritt wenn Sie einen USB-Speicherstick verwenden)
Die Anschlüsse für die Datenübertragung sind auf der Rückseite des
Terminals platziert. Bitte vergleichen Sie dazu die Diagramme im
Schritt 3. Stecken Sie die Stecker (TCP/IP, RS232 oder RS485) in die
entsprechenden Anschlüsse.
TCP/IP LAN-Verbindung
Für TCP/IP Übertragung, stecken Sie den speziellen RJ45 Stecker in
den TCP/IP (LAN)-Anschluss des Terminals. Verbinden Sie das andere
Ende (normaler RJ45 Stecker) mit einem lokalen Netzwerk oder einem
Computer. Konfigurieren Sie die ID des Terminals, die IP- Adresse, die
Subnetzmaske und den Netzübergang in das Terminal. (Für Details
sehen Sie in der Bedienungsanleitung des Gerätes nach)
RS232 - Serienschaltung
Für die Verbindung stecken Sie den beigefügten Verbindungssteck-
er in den TCP/IP (LAN)-Anschluss des Terminals. Wählen Sie Kabel
mit der Kennzeichnung RX, TX und GND. Verbinden Sie das andere
Ende dieser Kabel mit einer DB9 Anschlussstelle. Konfigurieren Sie
die Geräte-ID und Schrittgeschwindigkeit des Terminals. (Für Details
sehen Sie in der Bedienungsanleitung Ihres Gerätes nach.) Benutzen
Sie das normale RS232 Kabel um es in den RS232-Anschluss des Ter-
minals zu stecken.
RS485 - Serienschaltung
Für die Verbindung stecken Sie den beigefügten Verbindungssteck-
er in den Übertragungsanschluss des Terminals. Wählen Sie Kabel
mit der Kennzeichnung RS485+, RS485- und GND. Verbinden Sie
das andere Ende dieser Kabel mit einen RS232/485 Datenumsetzer.
Verbinden Sie das andere Ende des Datenumsetzer mit einer DB9 An-
schlussstelle. Konfigurieren Sie die Geräte-ID und Schrittgeschwind-
igkeit des Terminals. (Für Details sehen Sie in der Bedienungsanlei-
tung Ihres Gerätes nach.)
Schritt 5
Abschließen der Installation
1. Prüfen Sie, ob alle Kabelverbindungen korrekt eingesteckt
wurden.
2. Befestigen Sie das Terminal an der dazugehörigen Rückplat-
te und ziehen Sie die Schrauben fest um das Terminal sicher
an der Wand zu befestigen.
3. Schalten Sie das Terminal ein.
4. Nun können Sie das Terminal verwenden.
Weiteres Zubehör
Für Ihre Terminals bietet FingerTec auch weiteres ergänzendes Zube-
hör an. Diese optionalen Zusätze sind unter http://accessory.fingertec.
com verfügbar.
AdapTec Plus
Der AdapTec Plus ist ein 12VDC Stromversorgungsgerät inklusive
einen 110-240VAC Gleichstromschalter. Der AdapTec Plus versorgt
das Fingertec Terminal und Türverriegelungssystem mit 12V Gleich-
spannung und lädt gleichzeitig eine 12VDC 7.0Ah Reservebatterie.
Während eines Stromausfalles wird die Reservebatterie automatisch
das Terminal mit Strom versorgen und das Türverriegelungssystem
aufrecht erhalten. der AdapTec Plus schützt zusätzlich eine sichere
Tür davor geöffnet zu werden, wenn diese sabotiert wurde.
Gehäuse
Ein aus Acryl gefertigtes Schutzgehäuse schützt das Terminal vor
Einflüssen von außen. Unsere speziell gefertigten Gehäuse sind so
designt, dass sie sich mit speziellen Öffnungen für Fingerprint Scan-
nerund Tasten dem Terminal perfekt anpassen. Unsere Schutzge-
häuse eignen sich, um übliche Umgebungseinflüsse abzumildern
und somit die Lebenserwartung des Terminals zu verlängern. Bitte
beachten Sie, dass die Schutzgehäuse weder staub- noch wasser-
dicht sind und somit bei extremen Witterungsverhältnissen keinen
Schutz bieten.
Zubehör für die Türverriegelung
FingerTec bietet verschiedenes Zubehör für die Türverriegelung an.
Anhang 1
Stromversorgung & Verkabelung für das
Türverriegelungssystem

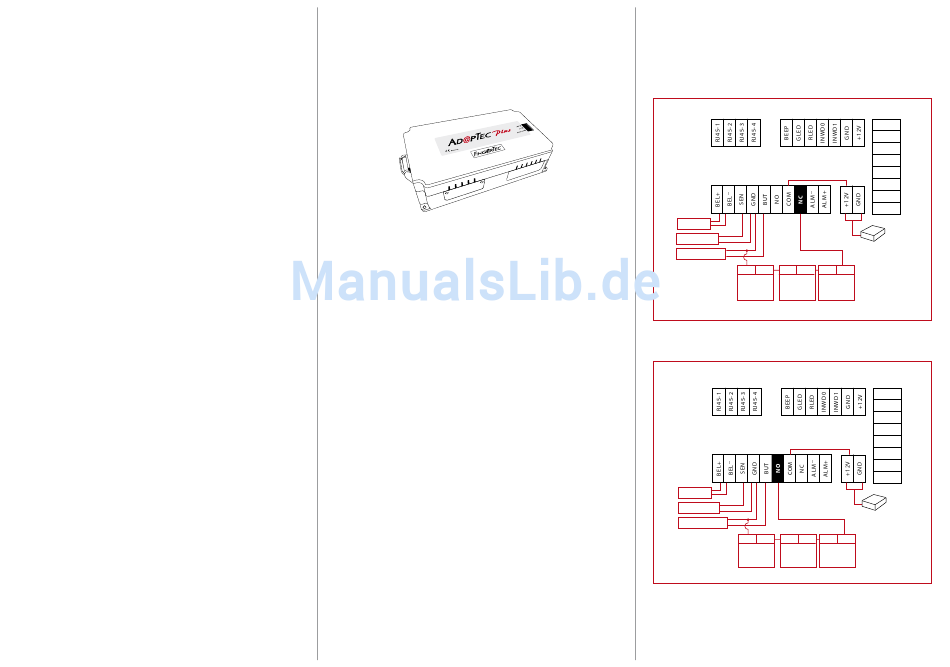

Diagramm 1 •
Normally Close (NC)
Türklingel
Türsensor
Öffnungstaster
_
C A 3 2
Schlüssels-
Notfallglas
EM Schloss
chalter (NC)
(NC)
(NC)
Diagramm 2 •
Normally Open (NO)
Türklingel
Türsensor
Öffnungstaster
_
C A 3 2
Schlüs-
EM Schloss
Notfallglas
selschalter
(NO)
(NO)
(NO)
WD0
WD1
GND
RXD
TXD
GND
485+
485 _
DC12V
Stromversorgung
+
WD0
WD1
GND
RXD
TXD
GND
485+
485 _
DC12V
Stromversorgung
+
