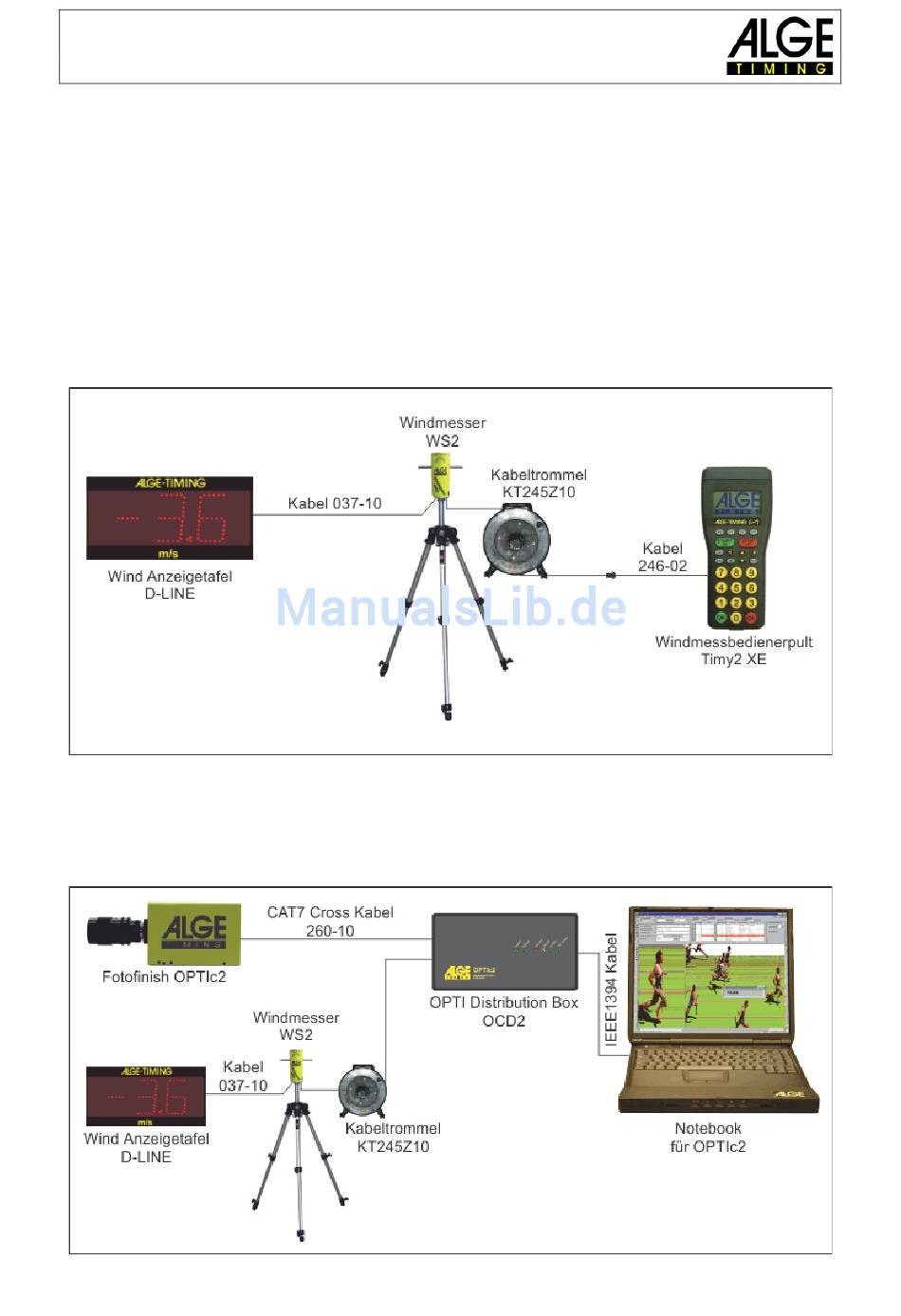

3 Aufbauschema
Es gibt mehrere Anschlussmöglichkeiten für den Windspeed WS2 an das Fotofinish. Natür-
lich ist es auch möglich, den Windmesser WS2 nur mit dem Timy2 oder Timy3 für die Mes-
sung beim Weitsprung bzw. Dreisprung einzusetzen.
3.1
Windmesser mit Timy
Der Timy2 bzw. Timy3 wird über das Kabel 246-02 und der Kabeltrommel KT245Z10 am
Windmesser WS2 angeschlossen. Diese Konfiguration wird für Weitsprung und Dreisprung
verwendet.
3.2
Windmesser mit OPTIc2 und Distribution Box OCD2
Die Distribution Box OCD2 wird über die Kabeltrommel KT245Z10 am Windmesser WS2
angeschlossen. Die Windgeschwindigkeit wird automatisch vom OPTIc2 gesteuert. Die Foto-
finish-Kamera wird ebenfalls an der Distribution Box angeschlossen.
Windspeed WS2
Page 5
