Inhaltszusammenfassung für WireGate 279

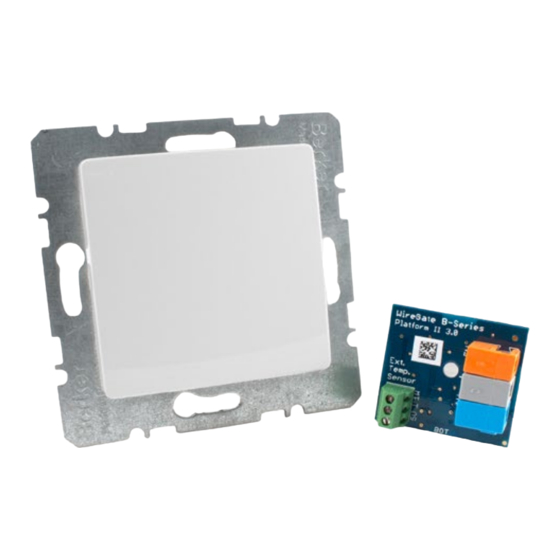

- Seite 1 DEUTSCH Bedienungsanleitung 1-Wire - B-Serie V3.0 - Professional Line Temperatur- & Luftfeuchtemessung für Unterputzmontage Zentralplattensystem für praktisch alle Schalterprogramme geeignet...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis ...............2 IV. Software - Inbetriebnahme ..........15 Symbolerklärung ...............2 Werte und Einstellungen am WireGate Server ......15 Parameter / Einstellungen der Sensoren .........16 I. Willkommen ................3 V. Technische Daten ..............18 Kompatitbiltät für Fremd-Server ..........18 II. Lieferumfang ................4 Technische Daten..............19 Technische Daten und Merkmale im Überblick ......4 Ansicht &... -
Seite 3: Willkommen
• Schutz gegen Überspannung: Stark verbesserter Überspannungsschutz für Langlebigkeit • Einfache Inbetriebnahme: Erweiterte Plug & Play Eigenschaften mit Memory-Modul für einfachste Inbetriebnah- me mit dem WireGate Server. Anstecken genügt und es werden die richtigen Parameter, Formeln und Sensor- kennlinien geladen. -
Seite 4: Lieferumfang
30 kV / 25 A Überspan- nungsschutz zum Schutz der angeschlos- senen Komponenten Memory-Chip für Plug‘n‘Play • Sensorelement DS24B33 • automatische Erkennung von Sen- soren durch den Wiregate Server Spannungsversorgung & Stromaufnahme • Betriebsspannung: 4,0 - 5,5 V 1 µA 250 µA 300 µA 1 µA... -
Seite 5: Ausführungsvarianten Im Überblick
Professional Line / Temp only - Variante 1 B-Serie V3.0 Professional Line / Temp only - Variante 1 Art-Nr. 279 / 280 1-Wire: Präzise Temperaturmessung (2 Slaves) Auto-Parasitär (Typ 2) B-Serie V3.0 Professional Line / Feuchte only - Variante 3 B-Serie V3.0... - Seite 6 B-Serie V3.0 Professional Line / Temp only - Variante 1 B-Serie V3.0 II. Lieferumfang Professional Line / Temp only - Variante 1 Ausführungsvarianten im Überblick Baugruppe / Nur Indoor Baugruppe in Sensoreinsatz / • Art.-Nr. 283, 285 Nur Indoor B-Serie V3.0 •...
-
Seite 7: Montage, Installation, Anschluss & Verwendung
III. Montage, Installation, Anschluss & Verwendung B-Serie Abmessungen Die Sensoren der B-Serie sind vorgesehen zum Einsatz Unterputz in einer ausreichend belüfteten Dose. Die von uns empfohlene und getestete Montage ist auf folgenden Seiten beschrieben: Montage im Sensoreinsatz mit Zentralplattensystem. Hinweis: Sie können alle Sensoren der B-Serie bereits "fertig im Sensor-Einsatz montiert" erhalten. Die entspre- chenden Artikelnummern entnehmen Sie u.a der Tabelle auf Seite 4 (vorletzte Zeile). -
Seite 8: Zentralplattensystem Für Kombination Mit Praktisch Jedem Schalterprogramm
Rahmen (entsprechend Schalterprogramm) Erhältlich bei Hersteller des jeweiligen Schalterprogramms Sensoreinsatz UP mit Tragring + Kunststoffkörper Erhältlich im WireGate Shop (Art.-Nr. 056) 1-Wire Sensor Baugruppe beim Einbau nicht auf Biegung bean- spruchen. Wir empfehlen eine der beiden Halteklammern des Kunst- stoffkörpers mit einer Spitzzange Hinweis: Die mit 1, 4 und 5 markierten Komponenten erhalten sie in unserem geeignet zurückzubiegen. -
Seite 9: Zentralplatte Für Berkersensoreinsatz In Sieben Attraktiven Farben
B-Serie Zentralplatte für Berkersensoreinsatz in sieben attraktiven Farben Farbe hellbronze, lackiert, Farbe alu, matt Farbe anthrazit, matt Farbe edelstahl, lackiert Art.-Nr. 115 Art.-Nr. 114 Art.-Nr. 111 Art.-Nr. 112 Farbe polarweiß, glänzend Farbe weiß, glänzend (beige) Farbe polarweiß, matt Art.-Nr. 117 Art.-Nr. -
Seite 10: Anwendung Abzweigklemme (Ak) Anschluss Externer Temperaturfühler
III. Montage, Installation, Anschluss & Verwendung Anwendung Abzweigklemme (AK) Anschluss externer Temperaturfühler Anschluss mehrerer externer Temperaturfühler (Busabzweig) an die Abzweigklemme (AK) 1-Wire Bus 1W (DATA) Abzweigklemme Steckklemme Darstellung eines angeschlossenen Temperaturfühlers in Fussbodeneinbau 1-Wire Bus 1W (DATA) Bedienungsanleitung 1-Wire Temperatur- & Luftfeuchtesensoren zur Unterputzmontage - B-Serie - Professional Line... -
Seite 11: Montage Und Installation
B-Serie Montage und Installation Es gelten ausschließlich die technischen Daten und Anschlussbedingungen der zu jedem Sensor gelieferten Ge- räteetikettendaten und der in dieser Produktinformation enthaltenen Montage- und Bedienungsanleitung. Abwei- chungen zur Katalogdarstellung sind nicht zusätzlich aufgeführt und im Sinne des technischen Fortschrittes und der stetigen Verbesserung unserer Produkte möglich. -
Seite 12: Hinweise Zur Nachhaltigkeit / Planungshandbuch
4. Irgendetwas funktioniert nicht, wie betreibe ich Fehlersuche? Das Handbuch stellen wir Ihnen Ihnen kostenfrei unter folgendem Link zum Download zur Verfügung: http://www.wiregate.de/download/Planungshandbuch.pdf Oder in gedruckter Form bestellbar in unserem Shop. Bedienungsanleitung 1-Wire Temperatur- & Luftfeuchtesensoren zur Unterputzmontage - B-Serie - Professional Line... -
Seite 13: Anschlussvariante: 2-Adrig Am 1-Wire Bus / Auto-Parasitär (Typ 2)
B-Serie Anschlussvariante: 2-adrig am 1-Wire Bus / Auto-Parasitär (Typ 2) Die Sensoren der B-Serie benötigen nur eine sehr geringe Betriebsenergie. Diese kann dem Busmaster aus dem Datensignal (= parasitär) entnommen werden. Hierzu sind einfach nur Data und GND anzuschließen. Parasitärer Anschluss (2-adrig) Auto-Parasitär (Typ 2) und Powered an der Abzweigklemme Auch bei parasitärem Anschluss der... -
Seite 14: Anschluss An Busmaster: 3-Adrig Mit Spannungsversorgung
III. Montage, Installation, Anschluss & Verwendung Anschluss an Busmaster: 3-adrig mit Spannungsversorgung Powered an Busmaster (3-adrig) Alternativ: 1-Wire Koppler und Busmaster DS9490R Maximale Belastbarkeit der Busmaster bei 3-adrigem Anschluss: USB Busmaster & USB Busmaster & Professional Busmaster PBM01 (Art.-Nr. 006) (Art.-Nr. -
Seite 15: Software - Inbetriebnahme
B-Serie Werte und Einstellungen am WireGate Server Die Sensoren können einfach an den 1-Wire Bus angeschlossen werden. Der WireGate Server erkennt die Sensoren automatisch und startet die Datenaufzeichnung (für Temperaturen) umgehend. Darstellung Software Version 1.2. Anzeige neu gefundener Sensoren - Markierung gelb Bei Aufruf der Seite »Sensoren konfigurieren«... -
Seite 16: Parameter / Einstellungen Des Konfigurationsmenüs Für Temperatursensoren
IV. Inbetriebnahme der Sensoren Parameter / Einstellungen des Konfigurationsmenüs für Temperatursensoren 1-Wire: Präzise Temperaturmessung Art.-Nr. 279 bis 280, Art.-Nr. 383 bis 284 Wert ob Temp-Sensor Vom Kunden zu verge- KNX GA für Telegramm mit powered =1 oder parasitär bende Bezeichnung... -
Seite 17: Parameter / Einstellungen Des Konfigurationsmenüs Für Multisensoren -Temperatur & Luftfeuchte
B-Serie Parameter / Einstellungen des Konfigurationsmenüs für Multisensoren -Temperatur & Luftfeuchte 1-Wire Multi: Temperatur- & Luftfeuchtemessung Art.-Nr. 281 bis 282, Art.-Nr. 283 bis 284 Definition der KNX GA für abs. Luftfeuchte Vom Kunden zu verge- rel. Luftfeuch- 1-Wire Telegramm mit Wert der in Gramm pro Busnummer bende Bezeichnung... -
Seite 18: Technische Daten
Conversion Time 3 bis 10 ms; Auflösung 10 3 bis 10 ms; Auflösung 13 Bit = 0,03125 °C. Bit, 0,2441 mV pro Bit. Betriebsbereich & Berechnung rel. Luftfeuchte (autom. durch WireGate Server) Werte & Formel zur Berechnung der rel. Luftfeuchte 100% •... -
Seite 19: Technische Daten
Gewerbebereiche sowie Kleinbetriebe. • Drift: 0,5 % / Jahr (sofern Betriebsbereich eingehalten) • RoHS-Konformität: Ja • Temperaturkompensation sowie Berechnung von Taupunkt und abs. Feuchte im WireGate Server. Entsorgung • Alle Angaben zur Genauigkeit lt. Hersteller bei 5 V und 25 °C •... -
Seite 20: Support, Garantie & Rechtliche Hinweise
Elaborated Networks GmbH, Am Schammacher Feld 1, 85567 Grafing b. München Tel: +49-8092-25792-40; Fax: +49-8092-25792-10; eMail: support@wiregate.de © 2009-2017 Elaborated Networks GmbH, Doc ID: 2051 V2.1 / 2017-06-29 / www.wiregate.de Bedienungsanleitung 1-Wire Temperatur- & Luftfeuchtesensoren zur Unterputzmontage - B-Serie - Professional Line...
