Benutzerhandbuch

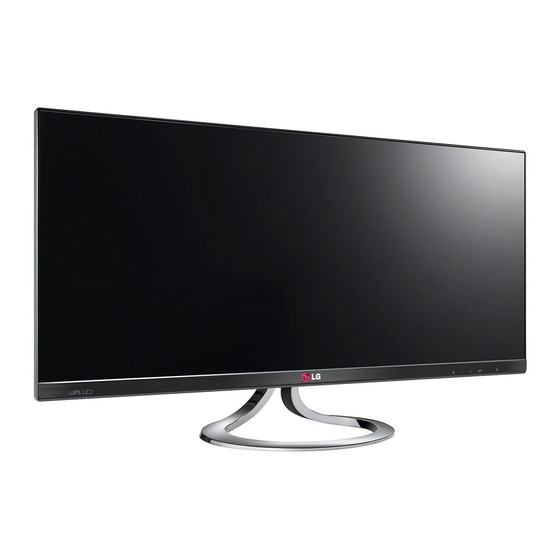

IPS LED-MONITOR
(LED LCD-MONITOR)
Bevor Sie das Produkt zum ersten Mal verwenden, lesen Sie diese
Sicherheitsinformationen bitte aufmerksam durch.
Modellliste für IPS LED-Monitore (LED LCD-Monitore)
29EA93
29EB93
www.lg.com

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für LG 29EA93

  • Seite 1 Benutzerhandbuch IPS LED-MONITOR (LED LCD-MONITOR) Bevor Sie das Produkt zum ersten Mal verwenden, lesen Sie diese Sicherheitsinformationen bitte aufmerksam durch. Modellliste für IPS LED-Monitore (LED LCD-Monitore) 29EA93 29EB93 www.lg.com...
  • Seite 2: Inhaltsverzeichnis

    Anschluss eines PCs Korrekte Haltung vor dem Monitor - DVI- Anschluss - Display Port-Anschluss - HDMI-Anschluss Anschließen an AV-Geräte - HDMI-Anschluss Anschließen an externe Geräte - Smartphone-Anschluss (MHL) - PC-Anschluss per USB-Kabel - Anschluss an der Kopfhörerbuchse INSTALLIEREN DER LG MONITOR-SOFTWARE...
  • Seite 3: Lizenz

    LIZENZ LIZENZ Für jedes Modell gelten andere Lizenzen. Weitere Informationen zur Lizenz erhalten Sie unter www.lg.com „Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing, LLC in den Vereinigten Staaten und anderen Ländern.“...
  • Seite 4: Montage Und Vorbereitung

    Sie sich an den Händler, bei dem Sie das Produkt gekauft haben. Beachten Sie, dass das Produkt und die Komponenten möglicherweise von den folgenden Abbildungen abweichen können. Benutzerhandbuch/Karte Netzkabel Netzteil DVI-D-Dualkabel MHL-Signalkabel Audiokabel USB 3.0-Kabel Typ A-B 29EA93 29EB93 Kabelbinder Schrauben- Ständerplatte Ständerplatte abdeckung Standkörper Zwei Schrauben VORSICHT Um die Sicherheit und Leistung des Produkts sicherzustellen, verwenden Sie keine Fälschungen.
  • Seite 5: Beschreibung Der Komponenten Und

    MONTAGE UND VORBEREITUNG Beschreibung der Komponenten und Tasten 29EA93 Betriebsanzeige An: Eingeschaltet Aus: Ausgeschaltet (Taste Power) Drucktasten an der Unterseite des Monitors USB UP AUDIO IN(PC) HDMI 1 HDMI 2/MHL DP IN USB IN 1 USB IN 2 USB IN 3 0.9 A...
  • Seite 6 MONTAGE UND VORBEREITUNG 29EB93 Betriebsanzeige An: Eingeschaltet Aus: Ausgeschaltet (Taste Power) Drucktasten an der Unterseite des Monitors USB UP HDMI 2/MHL HDMI 1 DP IN USB IN 3 USB IN 1 USB IN 2 0.9 A DC-IN (19.5 V DVI-D IN AUDIO IN(PC) 0.9 A Anschlüsse...
  • Seite 7: Bewegen Und Anheben Des Monitors

    Zusammenbau der Ständerplatte Gehen Sie nach den folgenden Anweisungen vor, wenn Sie den Monitor bewegen oder anheben, um 29EA93 Kratzer oder Beschädigungen am Monitor zu ver- meiden und um unabhängig von Form und Größe Legen Sie den Bildschirm mit der Vorderseite einen sicheren Transport zu gewährleisten.
  • Seite 8 MONTAGE UND VORBEREITUNG Befestigen Sie den Standfuß am Haken des 29EB93 Standkörpers. Legen Sie den Bildschirm mit der Vorderseite nach unten ab. VORSICHT Um den Bildschirm vor Kratzern zu schützen, decken Sie die Oberfläche mit einem wei- chen Tuch ab. Ständerplatte Stellen Sie den Standkörper auf den Monitor, wobei Sie auf die richtige Position der Löcher...
  • Seite 9: Abnehmen Des Standfußes

    Abnehmen des Standfußes VORSICHT Möglicherweise weichen die Komponenten von den Abbildungen ab. 29EA93 Tragen Sie den Monitor nicht verkehrt her- um, da er sich sonst vom Standfuß lösen und beschädigt werden bzw. zu Verletzungen Legen Sie den Bildschirm mit der Vorderseite führen kann.
  • Seite 10 MONTAGE UND VORBEREITUNG Entfernen Sie die beiden Schrauben vom 29EB93 Standkörper. Legen Sie den Bildschirm mit der Vorderseite nach unten ab. Standkörper VORSICHT Um den Bildschirm vor Kratzern zu schüt- zen, decken Sie die Oberfläche mit einem weichen Tuch ab. Drehen Sie die Schraube mit einer Münze nach links.
  • Seite 11: Installation Auf Einem Tisch

    Installation auf einem Tisch stecken Sie das Stromkabel in eine Steckdose. Heben Sie den Monitor an, und stellen Sie ihn aufrecht auf den Tisch. 29EA93 Achten Sie auf einen Abstand von mindestens 10 cm zur Wand, um eine ausreichende Belüftung zu gewährleisten.
  • Seite 12: Anpassen Der Standhöhe

    MONTAGE UND VORBEREITUNG Die Höhe kann auf bis zu 110,0 mm angepasst Anpassen der Standhöhe werden. 110,0 mm 29EB93 Stellen Sie den an der Ständerplatte montier- ten Monitor aufrecht auf. Entfernen Sie das Klebeband, das am unteren hinteren Rand des Standkörpers befestigt ist, und ziehen Sie dann den Sicherungsstift VORSICHT heraus.
  • Seite 13: Anpassen Des Neigungswinkels

    Sie den unteren Teil des Monitors nicht wie Passen Sie den Winkel des Bildschirms an. nachfolgend gezeigt. Der Winkel des Bildschirms kann um bis zu 29EA93 5° nach vorne und um bis zu 20° nach hinten eingestellt werden, um ein angenehmes Be- trachten zu gewährleisten.
  • Seite 14: Sauberes Verlegen Der Kabel

    MONTAGE UND VORBEREITUNG Sauberes Verlegen der Kabel Bündeln Sie die Kabel, und binden Sie sie mit dem beigefügten Kabelclip zusammen. 29EA93 29EB93...
  • Seite 15: Verwenden Des Kensington-Schlosses

    Verbinden Sie den Monitor über das Kabel des Legen Sie die Wandmontageplatte auf den Kensington-Schlosses mit dem Tisch. Monitor, und richten Sie sie an den Löchern für 29EA93 die Schrauben aus. Ziehen Sie die vier Schrauben mit einem Schraubendreher fest, um die Platte am Moni- tor zu befestigen.
  • Seite 16: Installation An Einer Wand

    Schrauben, die die VESA-Norm nicht einhalten, können zu Schäden am Produkt und zum Her- HINWEIS unterfallen des Monitors führen. LG Electronics Verwenden Sie die vom VESA-Standard übernimmt keine Haftung für Unfälle, die durch vorgegebenen Schrauben. die Verwendung von nicht standardmäßigen Der Wandmontagesatz umfasst die Installa- Schrauben verursacht werden.
  • Seite 17: Verwenden Des Monitors

    IN (PC) Ihres Monitors mithilfe des mitgelieferten Schließen Sie das Eingangskabel Audiokabels. an, und drehen Sie es in Pfeilrich- 29EA93 tung. Um eine Trennung zu ver- meiden, sichern Sie das Kabel gut. Drücken Sie nicht für längere Zeit AUDIO IN(PC) HDMI 1 auf den Bildschirm.
  • Seite 18: Display Port-Anschluss

    Sie den PC, wie unten abgebildet, mit Hilfe des DP OUT Display Port-Kabels mit dem Monitor. Drücken Sie die Taste MENU ( ), und wählen Sie dann im Eingangsmenü die Eingangsoption. 29EA93 (separat erhältlich) DP OUT HDMI 1 HDMI 2 / MHL...
  • Seite 19: Hdmi-Anschluss

    Verbinden Sie den PC oder das A/V-Gerät, wie unten abgebildet, mit Hilfe des HDMI-Kabels mit dem Monitor. Drücken Sie die Taste MENU ( ), und wählen Sie dann im Eingangsmenü die Eingangsoption. 29EA93 (separat erhältlich) HDMI 2 / MHL HDMI 1 HDMI 1...
  • Seite 20: Anschließen An Av-Geräte

    Hilfe des HDMI-Kabels mit dem Monitor. Drücken Sie die Taste MENU ( ), und wählen Sie dann im Eingangsmenü die Eingangsoption. (separat erhältlich) 29EA93 HDMI 2 / MHL HDMI 1 HDMI 1 HDMI 2 / MHL HDMI 2 / MHL DP IN 0.9 A...
  • Seite 21: Anschließen An Externe Geräte

    Schließen Sie das Smartphone mit dem mitgelieferten MHL-Signalkabel an den HDMI2/ MHL-Anschluss des Monitors an, und schalten Sie den Eingang um, indem Sie die Taste INPUT am Monitor drücken. 29EA93 HDMI 1 HDMI 2 / MHL HDMI 2 / MHL DP IN 0.9 A...
  • Seite 22: Pc-Anschluss Per Usb-Kabel

    Um USB 3.0 zu verwenden, schließen Sie das mit dem Produkt gelieferte USB 3.0-Kabel, Typ A-B, am PC an. Mit dem USB IN-Anschluss verbundene Periphe- riegeräte können über den PC gesteuert werden. 29EA93 USB UP USB UP USB IN 3 USB IN 1 USB IN 2 0.9 A...
  • Seite 23: Anschluss An Der Kopfhörerbuchse

    Monitor anschließen. Stellen Sie die Bei einem Ohrhörer mit abgewinkeltem Verbindung wie abgebildet her. Stecker kann der Anschluss an ein Periphe- riegerät schwierig sein, verwenden Sie daher den geraden Typ. 29EA93 (separat erhältlich) Winkeltyp Gerader Typ USB UP AUDIO IN(PC)
  • Seite 24: Installieren Der Lg Monitor-Software

    INSTALLIEREN DER LG MONITOR-SOFTWARE INSTALLIEREN DER LG MONITOR-SOFTWARE Legen Sie die im Produktpaket enthaltene CD mit dem Benutzerhandbuch in das CD-Laufwerk Ihres PCs ein, und installieren Sie die LG Monitor-Software. Stellen Sie Ihren bevorzugten Webbrowser auf Befolgen Sie die Anweisungen, um mit der Internet Explorer.
  • Seite 25 INSTALLIEREN DER LG MONITOR-SOFTWARE Die Installation der LG Monitor-Software beginnt Das Programm, das Sie auf der Seite wie unten gezeigt. „Eigenschaften auswählen“ gewählt haben, wird automatisch installiert. Wenn der TUSB3410-Treiber noch nicht Wenn die Installation abgeschlossen ist, führen installiert ist, wird er automatisch installiert.
  • Seite 26 Symbol „Screen Split“, und wählen Sie ein Layout. VORSICHT Entfernen Sie den Kalibrator nach Abschluss der Bildschirmkalibrierung mit der True Color Finder-Software von LG vom Bildschirm, und bewahren Sie ihn bei Raumtemperatur und vor direktem Sonnenlicht geschützt auf, oder legen Sie ihn in den Karton.
  • Seite 27: Einstellungen Anpassen

    EINSTELLUNGEN ANPASSEN EINSTELLUNGEN ANPASSEN Aktivieren des Hauptmenüs Drücken Sie die Taste Menü ( Stellen Sie die Option mit Hilfe der Tasten < und > ein. Um zum übergeordneten Menü zurückzukehren oder andere Menüeinträge festzulegen, verwenden Sie die Taste Menü ( Halten Sie die Taste Menü...
  • Seite 28: Einstellungen Anpassen

    EINSTELLUNGEN ANPASSEN Einstellungen Anpassen Menüeinstellungen Zum Anzeigen des OSD-Menüs drücken Sie die Taste Menü ( ) an der Unterseite des Monitors. Stellen Sie die Optionen mit Hilfe der Tasten < oder > ein. Wählen Sie , um das OSD-Menü zu schließen. Um zum übergeordneten Menü...
  • Seite 29: Einstellungen Für Das Seitenverhältnis

    EINSTELLUNGEN ANPASSEN Einstellungen für das Seitenverhältnis Zum Anzeigen des OSD-Menüs drücken Sie die Taste Menü ( ) an der Unterseite des Monitors. Drücken Sie < oder >, um zu Verhältnis zu wechseln. Drücken Sie OK, um Verhältnis auszuwählen. Stellen Sie die Optionen mit Hilfe der Tasten < oder > ein. Verhältnis Wählen Sie , um das OSD-Menü...
  • Seite 30: Func. Einstellungen

    EINSTELLUNGEN ANPASSEN Func. Einstellungen Zum Anzeigen des OSD-Menüs drücken Sie die Menü ( ) an der Unterseite des Monitors. Drücken Sie < oder >, um zu Func. zu wechseln. Drücken Sie OK, um Func. auszuwählen. Stellen Sie die Optionen mit Hilfe der Tasten < oder > ein. Func.
  • Seite 31: Pip-Einstellungen

    EINSTELLUNGEN ANPASSEN PIP-Einstellungen Zum Anzeigen des OSD-Menüs drücken Sie die Taste Menü ( ) an der Unterseite des Monitors. Drücken Sie < oder >, um zu PIP zu wechseln. Drücken Sie OK, um PIP auszuwählen. Stellen Sie die Optionen mit Hilfe der Tasten < oder > ein. Wählen Sie , um das OSD-Menü...
  • Seite 32: Bild

    EINSTELLUNGEN ANPASSEN Bild Zum Anzeigen des OSD-Menüs drücken Sie die Taste Menü ( ) an der Unterseite des Monitors. Drücken Sie < oder >, um zu Bild zu wechseln. Drücken Sie OK, um Bild auszuwählen. Stellen Sie die Optionen mit Hilfe der Tasten < oder > ein. Bild Wählen Sie , um das OSD-Menü...
  • Seite 33: Farben

    EINSTELLUNGEN ANPASSEN Farben Zum Anzeigen des OSD-Menüs drücken Sie die Taste Menü ( ) an der Unterseite des Monitors. Drücken Sie < oder >, um zu Farben zu wechseln. Drücken Sie OK, um Farben auszuwählen. Stellen Sie die Optionen mit Hilfe der Tasten < oder > ein. Farben Wählen Sie , um das OSD-Menü...
  • Seite 34: Einstellungen

    EINSTELLUNGEN ANPASSEN Einstellungen Zum Anzeigen des OSD-Menüs drücken Sie die Taste Menü ( ) an der Unterseite des Monitors. Drücken Sie < oder >, um zu Einstellungen zu wechseln. Drücken Sie OK, um Einstellungen auszuwählen. Stellen Sie die Optionen mit Hilfe der Tasten < oder > ein. Einstellungen Wählen Sie , um das OSD-Menü...
  • Seite 35: Fehlerbehebung

    FEHLERBEHEBUNG FEHLERBEHEBUNG Auf dem Bildschirm wird nichts angezeigt. Ist das Stromkabel des Monitors Prüfen Sie, ob das Stromkabel korrekt in die Steckdose eingesteckt eingesteckt? ist. Leuchtet die Betriebsanzeige? Überprüfen Sie den Anschluss des Netzkabels, und drücken Sie die Ein-/Ausschalttaste. Überprüfen Sie, ob die angeschlossene Eingangsquelle aktiviert ist Leuchtet die Betriebsanzeige rot? (MENU >...
  • Seite 36 FEHLERBEHEBUNG HINWEIS Prüfen Sie, ob die Auflösung der Videokarte oder die Frequenz innerhalb des für den Monitor zuläs- sigen Bereichs liegt, und legen Sie die empfohlene (optimale) Auflösung unter Systemsteuerung > Anzeige > Einstellungen fest. Wird die Videokarte nicht auf die empfohlene (optimale) Auflösung festgelegt, kann dies zu ver- schwommenem Text, einem abgedunkelten Bildschirm, einem abgeschnittenen Anzeigebereich oder einer nicht ausgerichteten Anzeige führen.
  • Seite 37: Technische Daten

    TECHNISCHE DATEN TECHNISCHE DATEN 29EA93 29EB93 LCD-Bildschirm 73,025 cm TFT (Thin Film Transistor) LCD-Bildschirm (Liquid Crystal Display, Flüssigkristallan- zeige) Diagonale des Bildschirms: 73,025 cm Pixelabstand 0,0876 mm x 0,2628 mm Auflösung Maximale Auflösung 2560 x 1080 bei 60 Hz Empfohlene Auflösung...
  • Seite 38: Werksunterstützungsmodus

    TECHNISCHE DATEN Werksunterstützungsmodus (Preset Mode, DVI-D/HDMI/PC Display Port) Voreingestellter Mo- Horizontale Fre- Vertikale Frequenz Polarität (H/V) Anmerkungen quenz (kHz) (Hz) 720 x 400 31,468 70,08 640 x 480 31,469 59,94 640 x 480 37,5 800 x 600 37,879 60,317 800 x 600 46,875 1024 x 768 48,363...
  • Seite 39: Korrekte Haltung

    KORREKTE HALTUNG KORREKTE HALTUNG Korrekte Haltung vor dem Monitor Stellen Sie den Bildschirm so ein, dass Sie ihn mit leicht nach unten gerichtetem Blick entspannt betrachten können. Machen Sie jede Stunde eine Pause von ungefähr zehn Minuten, um Ermüdungserscheinungen zu vermeiden.
  • Seite 40 Stellen Sie sicher, dass Sie vor der Verwendung des Produkts die Sicherheitsvorkehrungen ge- lesen haben. Bewahren Sie die CD mit dem Benutzerhand- buch für die zukünftige Verwendung gut zu- gänglich auf. Das Modell und die Seriennummer des SETs befinden sich auf der Rückseite und auf einer Seite des SETs.
