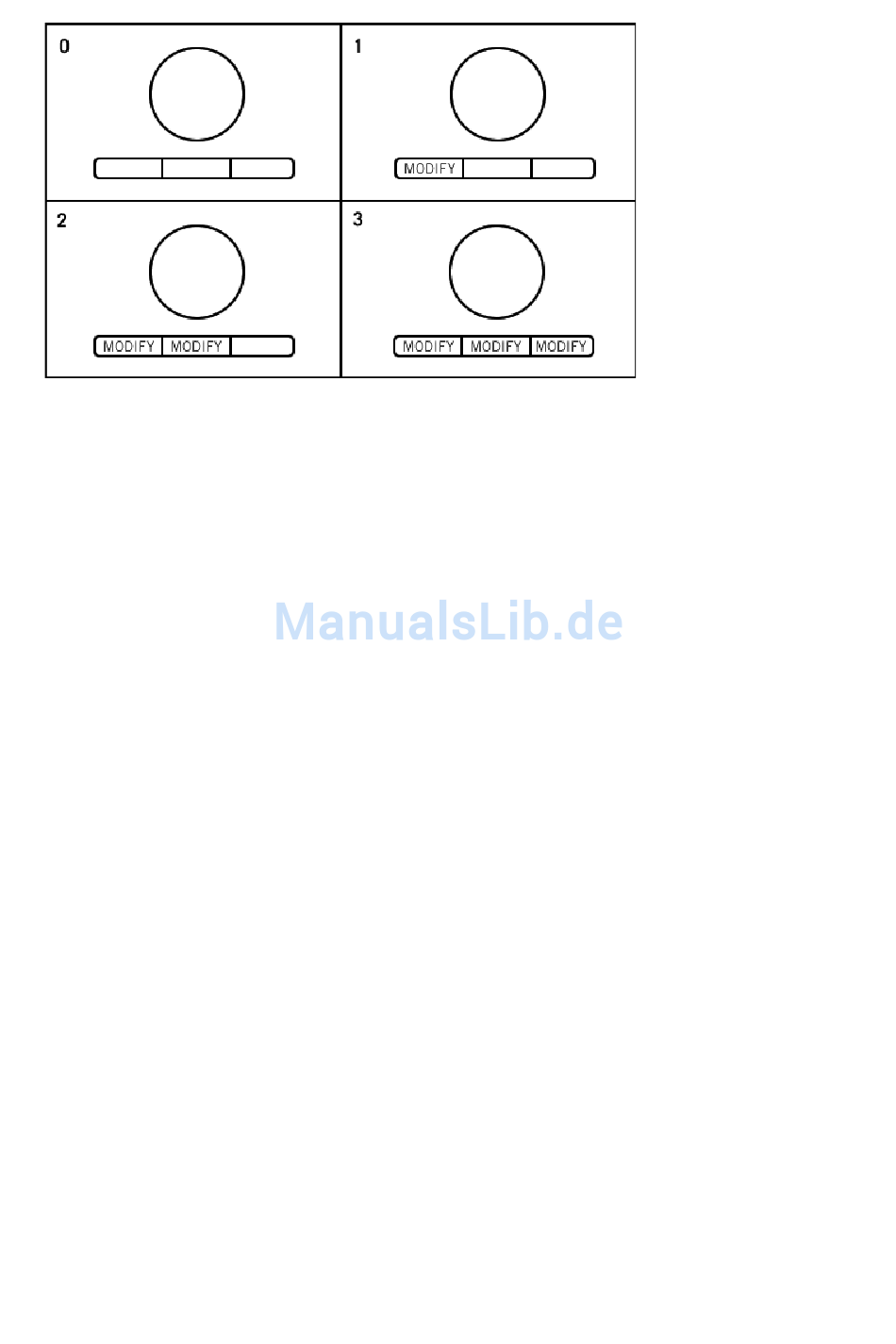

Verschiedene Konfigurationen von Modifiern.
Konfiguration mit 0 Modifiern (oben links)
Jeder Regler kann ein Paar von Hardware Events (Drehung links/ rechts oder
Button gedrückt/ losgelassen) erzeugen, was insgesamt 4 Paare mit möglichen
Hardware Events ergibt. Es gibt nur eine Ebene, den Main Layer.
Konfiguration mit 1 Modifier (oben rechts):
Jeder Regler außer dem Modifier kann ein Paar von Hardware Events
auslösen.
• Wenn der Modifier (der linke Button in unserem Falle) losgelassen
wird, befinden wir uns im Main Layer und das ergibt 3 mögliche Paare
(Controller Knopf, mittlerer und rechter Button).
• Wenn der Modifier gedrückt wird, gelangen wir in den Left Button Layer
(Ebene linker Button) und finden dort drei weitere mögliche Paare vor,
was insgesamt also sechs Paare von möglichen Events ergibt.
Sie können jeden der drei Buttons als Modifier definieren (das Bild oben zeigt
nur eine der drei Möglichkeiten).
Konfiguration mit 2 Modifiern (unten links):
Werfen wir einen Blick auf jeden Layer.
• Im Main Layer sind zwei Buttons als Modifier eingestellt. Es gibt noch
zwei verbleibende Regler für das Erstellen von Hardware Event Paaren
(der Controller Knopf und der rechte Button in unserem Falle).
• Wenn wir den linken Button drücken, erreichen wir den Left Button
Layer (Ebene des linken Buttons), der andere Zuweisungen für die drei
anderen Regler enthält. Tatsächlich wird der mittlere Button, der im
Main Layer ein Modifier war, nun zu einem normalen Button (d.h. im
Trigger oder Toggle Modus) sobald ein anderer Layer ausgewählt wird.
