AUDIO KONTROL 1
Benutzerhandbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für National Instruments AUDIO KONTROL 1

Inhaltszusammenfassung für National Instruments AUDIO KONTROL 1

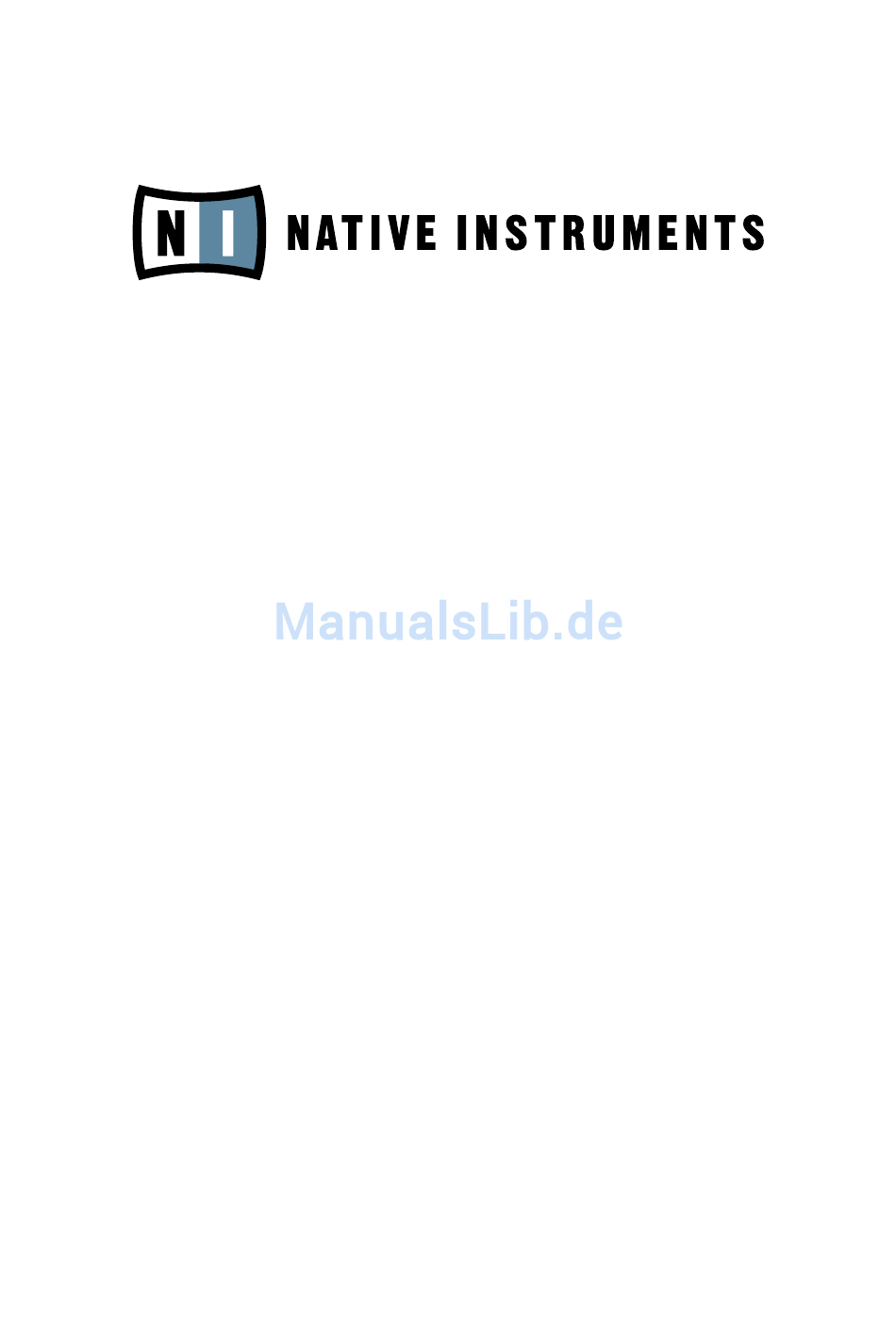

  • Seite 1 AUDIO KONTROL 1 Benutzerhandbuch...
  • Seite 2 Der Inhalt dieses Dokuments kann sich unangekündigt ändern und stellt keine Ver- pflichtung seitens der NATIVE INSTRUMENTS GmbH dar. Die in diesem Dokument beschriebene Software wird unter einer Lizenzvereinbarung zur Verfügung gestellt und darf nicht kopiert werden. Ohne ausdrückliche schriftliche Genehmigung der NATIVE INSTRUMENTS GmbH, im Folgenden als NATIVE INSTRUMENTS bezeichnet, darf kein Teil dieses Handbuchs in irgendeiner Form kopiert, übertragen oder anderweitig reproduziert werden.

  • Seite 3: Inhaltsverzeichnis

    8.2. Wie überprüft man, ob der Treiber korrekt installiert wurde? ..87 8.3. Wie wird die Fernsteuerungsfunktion benutzt? ......89 8.4. Wie man Brummschleifen vermeidet ......... 90 8.5. Verwendung von AUDIO KONTROL 1 mit einem Laptop ....91 9. Appendix..................95 9.1. Technische Spezifikationen und Block Diagramm......95 9.2 MIDI CC Tabelle ..............

  • Seite 4: Herzlich Willkommen Zu Audio Kontrol 1

    Dieses Handbuch wird Ihnen helfen, all die Features von AUDIO KONTROL 1 zu benutzen. Es ist in drei Teile aufgeteilt: • Kapitel 3 und 4: Der erste Teil erklärt, wie Sie AUDIO KONTROL 1 schnell einrichten (Setup). Hier werden die verschiedenen Teile des Produktes beschrieben und Sie werden durch den Installationsprozess geführt.
  • Seite 5 Situationen, vom einfachsten Setup bis hin zu komplexen Konfigurationen. Die Herangehensweise durch „Learning by Doing“ wird Sie schnell mit dem Konzept von AUDIO KONTROL 1 vertraut machen. • Kapitel 7 und 8: Der dritte Teil gibt Ihnen eine detaillierte Referenz über die Software-Oberfläche und Ihren Gebrauch.

  • Seite 6: Sicherheitshinweis

    USB-Anschluss des Rechners oder an einem USB-Hub mit Stromversorgung gewährleistet. Vorsicht • Schalten Sie bitte vor dem Anschluss der AUDIO KONTROL 1 an andere elektronische Geräte diese aus. Setzen Sie alle Lautstärkepegel auf Minimum, bevor Sie Ihr System herauf- oder herunterfahren. Erhöhen Sie die Lautstärkeregler vorsichtig während des Spiels Ihres Instrumentes,...
  • Seite 7 Zeitpunkt für etwaige Schäden oder Datenverluste zur Verantwortung gezogen werden, die durch unsachgemäßen Betrieb oder durch Modifikationen der AUDIO KONTROL 1 Hardware oder ihrer Software entstehen. Es liegt in Ihrer Verantwortlichkeit, Daten, die sie nicht verlieren wollen, zu sichern.

  • Seite 8: Einzelteile Des Produktes

    Ihrer AUDIO KONTROL 1 Hardware und Software im Detail beschrieben. 3.1. Hardware 3.1.1. Front Panel Das AUDIO KONTROL 1 Front Panel bietet Ihnen die Anschlüsse und Regler, die Sie vermutlich am Meisten benutzen werden. Dies schließt die Audio-Eingänge und ihre Regler, die Pegel von Master und Monitor und den Kopfhörerausgang ein.
  • Seite 9 Mit diesem Schalter können Sie zwischen hohem und niedrigem Widerstand für Input 2 wählen; abhängig davon, welches Gerät Sie in diesen Eingang gesteckt haben. Wenn Sie einen Mixer, einen Hardware Sampler, einen MIDI-Expander oder andere Line-Level Audiogeräte verbinden, wählen Sie den normalen, niedrigen AUDIO KONTROL 1 – 9...
  • Seite 10 Bus erlaubt es Ihnen, die Eingangssignale direkt abzuhören: das Signal auf diesem Bus umgeht die AD und DA Konverter, den USB-Prozessor und den Computer, so dass Sie prüfen können, was in den AUDIO KONTROL 1 eingeht. Das Monitorsignal wird mit dem Computerausgang auf einem der beiden Ausgangspaare (oder beiden, falls gewünscht) gemischt.
  • Seite 11 • 13: Kopfhörerausgang-Auswahlschalter (1/2 - 3/4) Mit diesem Schalter können Sie wählen, welches Ausgangspaar (1/2 oder 3/4) aus den Hauptausgangsbuchsen (17) zu den Kopfhörerausgängen gesendet wird. • 14: Kopfhörerausgangspegel Knopf Dieser Knopf stellt die Lautstärke des Kopfhörerausgangs ein. AUDIO KONTROL 1 – 11...

  • Seite 12: Rear Panel

    3.1.2. Rear Panel Das AUDIO KONTROL 1 Rear Panel ist mit den Verbindungen ausgestattet, die Sie nicht nötigerweise bei jedem Projekt ändern. Dies schließt die Hauptaudioausgänge, den MIDI Eingang/ Ausgang und die USB2-Verbindung mit ein. Ebenfalls hier befindet sich der Schalter für die Phantomspeisung für den Mikrofoneingang.

  • Seite 13: Top Panel

    3.1.3. Top Panel Bei Front und Rear Panel geht es um die Anschlüsse von Audio- und MIDI- Signalen, wohingegen das Top Panel von AUDIO KONTROL 1 die manuellen Regler beherbergt. Hier befindet sich ein Satz von vier Reglern, die wie eine Fernsteuerung für Ihre Computeranwendungen funktionieren.
  • Seite 14 Der Gebrauch dieser vier Regler wird in den nächsten Abschnitten ausführlich erklärt. Sie sind das Herz der Fernbedienung von AUDIO KONTROL 1. • 23, 24: Info LEDs Diese LEDs informieren Sie über verschiedene Aspekte von AUDIO KONTROL 48V: Zeigt den Status des Phantomspeisungsschalters (18) an.

  • Seite 15: Software

    Der Treiber verhält sich wie jeder andere Treiber, der ein mit Ihrem Computer verbundenes Gerät unterstützt. Er ist eine Schnittstelle zwischen Ihrem Computer und der wirklichen Welt (in unserem Fall der AUDIO KONTROL 1 Hardware). Der AUDIO KONTROL 1 Treiber verarbeitet verschiedene Signaltypen: Audiosignale werden zum entsprechenden Audiotreiber (ASIO, Core Audio, ...)
  • Seite 16 Ihren Bedürfnissen entsprechen. Bitte lesen Sie das Kapitel 7.4 für mehr Information über das Anpassen der Funktionsanwendung. Darüber hinaus finden Sie Beispiele für den Gebrauch der Funktionsanwendung in den Kapiteln 5 und 6. 16 – AUDIO KONTROL 1...

  • Seite 17: Setup

    Controller zu verbinden. Dieser Abschnitt beschreibt in Kürze bildhaft einige mögliche Anwendungen von AUDIO KONTROL 1 in verschiedenen Setups. Wir geben hier nur grundlegende Richtlinien an, Details zu diesen Situationen können in den Kapiiteln 5 und 6 nachgelesen werden. Bitte beachten Sie auch, dass Sie detaillierte Informationen über jeden Teil der Hardware auch im vorherigen...
  • Seite 18 Line HEADPHONE AMPLIFIER RECORDING ROOM set to Dieses Setup zeigt, wie Sie AUDIO KONTROL 1 in einer Studio-Umgebung DJ - INTERNAL MIXER nutzen können. Dies beinhaltet: • Alles, was für die Aufnahme einer Stimme nötig ist, es wird z.B. ein Mikrofon mit Input 1 benutzt und es gibt zwei verschiedene Signale für den Kontrollraum (Kopfhörer, Aktivlautsprecher) sowie den...
  • Seite 19 Dieser Aufbau kann mit der mitgelieferten Version des NATIVE INSTRUMENTS Produktes TRAKTOR 3 LE benutzt werden. Es erlaubt Ihnen, anspruchsvolle Mixes nur mit Hilfe Ihres Computers, der AUDIO KONTROL 1, einem Kopfhörer und einem Verstärkersystem durchzuführen. Dieses Setup finden Sie auch im Schnelleinstieg in Kapitel 5.2;...
  • Seite 20 Ihrem Mixer und anderen Geräten (Kopfhörer, Verstärkersystem, ...) sind die eines Standard DJ-Setup. Der einzige Unterschied besteht darin, dass Ihr Mixer seine Eingangssignale von AUDIO KONTROL 1 bekommt anstatt von Plattenspielern. TRAKTOR 3 LE unterstützt dieses Setup ebenfalls. Bitte beziehen Sie sich auf das separate TRAKTOR 3 LE Handbuch, um mehr darüber zu erfahren.
  • Seite 21 Mic set to Inst set to 1/2 Das AUDIO KONTROL 1 Software-Paket beinhaltet das großartige GUITAR COMBOS, was Ihnen eine Menge herausragender Gitarren-Combos in den Computer packt. Das Bild zeigt Ihnen, wie Sie Ihre elektrische Gitarre anschließen. Sie können gleichzeitig auch ein Mikrofon benutzen. Deswegen...

  • Seite 22: Audio Kontrol 1 Software-Installation

    Während der Installation werden Sie zum geeigneten Zeitpunkt dazu aufgefordert, den Controller zu verbinden. Um die Installation zu starten, legen Sie die AUDIO KONTROL 1 CD in Ihr CD-Laufwerk ein. Öffnen Sie den Windows Explorer (PC) oder den Finder (Mac) und führen Sie einen Doppelklick auf das CD-Icon aus, um die Dateien...
  • Seite 23 Nachdem die Installation aller ausgewählten Pakete abgeschlossen wurde und der Computer erneut gestartet wurde, können Sie AUDIO KONTROL 1 mit Ihrer Audio-Umgebung verbinden. Hier sind fünf Schritte, die Sie beachten sollten, bevor Sie anfangen, Musik zu machen: •...

  • Seite 24: Software Von Drittanbietern Konfigurieren

    • Konfigurieren Sie die von NATIVE INSTRUMENTS mitgelieferte Software so, dass Sie AUDIO KONTROL 1 als Audio- und MIDI-Schnittstelle benutzen können. Dieser Vorgang ist in dem separaten Dokument "Setup Guide", das mit dem Service Center mitinstalliert wird, genauer erklärt. Für einen schnellen Zugang können Sie auch den Schnellstart in Kapitel 5 lesen.

  • Seite 25: Audio Kontrol 1 Als Standard-Audiogerät Unter Windows Xp

    • In den Abschnitten Soundwiedergabe, Soundaufnahme und MIDI- Wiedergabe wählen Sie jeweils unter Standardgerät AUDIO KONTROL 1 Out 1, AUDIO KONTROL 1 In 1 und AUDIO KONTROL 1 MIDI Out1. • Bestätigen Sie mit OK und schließen Sie den "Sounds und Audiogeräte"...

  • Seite 26: Logic Mit Audio Kontrol 1 Konfigurieren (Coreaudio)

    4.3.5. Logic mit AUDIO KONTROL 1 konfigurieren (CoreAudio) Um Logic 7 Pro mit AUDIO KONTROL 1 zu konfigurieren, verfahren Sie bitte wie folgt: • Wählen Sie "Audio Hardware & Drivers" aus dem "Audio" Menü. Der folgende Dialog zeigt automatisch die Registerkarte "Audio/ Drivers/ CoreAudio".

  • Seite 27: Schnellstart

    Anschlüsse und Regler der AUDIO KONTROL 1 Hardware erklärt werden. Wir präsentieren hier vier verschiedene Szenarien, die demonstrieren, was AUDIO KONTROL 1 kann. Da es hier um die Grundlagen in der Arbeit mit AUDIO KONTROL 1 geht, werden hier kleine Setups dargestellt, die es Ihnen möglich machen, schnell in die Materie einzusteigen.
  • Seite 28 Benutzung. Jedes Instrument ist mit einer Factory Soundbank ausgestattet, die Ihnen die populärsten Sounds ihrer Vorgänger bietet. AUDIO KONTROL 1 beinhaltet das XPRESS KEYBOARDS Software Paket, dass Ihnen drei großartig klingende und einfach zu bedienende Software-Instrumente bietet. Wir wählen den PRO-53. Öffnen Sie ihn und gehen Sie in das Menü File >...
  • Seite 29 Menüs Master Left und Master Right den physikalischen Ausgang, den Sie jeweils benutzen wollen, auswählen. Wir wählen hier „AUDIO KONTROL 1 Out 1“ und „AUDIO KONTROL 1 Out 2“. Diese entsprechen den ersten beiden Hauptausgangsbuchsen auf dem Rear Panel Ihrer AUDIO KONTROL 1 Hardware.

  • Seite 30: Auflegen Mit Traktor 3 Le

    Wenn Sie jetzt auf Ihrem Master Keyboard spielen, hören Sie den Sound des PRO-53. Dies ist der einfachste Gebrauch von AUDIO KONTROL 1, bei dem nur eine Audio-/ MIDI-Schnittstelle gewählt wird. Im nächsten Szenario machen wir Gebrauch von einer besonders hervorstechenden Funktion: Der Fernsteuerung.

  • Seite 31: Audioverbindungen

    Wegen möglich. In unserem Beispiel werden wir ein Setup mit einem auf das Publikum (und einem eventuell benötigten DJ-Monitor) gerichteten Stereoausgang und einem Vorhör-Stereoausgang aufbauen. Die AUDIO KONTROL 1 ist mit vier Ausgängen, also zwei Stereoausgängen ausgestattet, wie praktisch! Also ran an die Verkabelung. Physikalische Verbindungen Verbinden Sie die beiden Hauptausgangbuchsen 1 und 2 auf dem Rear Panel der Hardware mit Ihrem Verstärkersystem.
  • Seite 32 Sie den Mono Button aktivieren, um den linken und den rechten Kanal in Ihren Kopfhöreren zusammenzumischen. In der dritten Zeile, Master, geht es um den Hauptausgang. Wählen Sie hier „AUDIO KONTROL 1 Out 1“ und „AUDIO KONTROL 1 Out 2“, wie wir vorher bestimmt haben. Das Output Routing sollte nun so aussehen: Das TRAKTOR 3 LE Preferences Fenster, konfiguriert für den Gebrauch mit dem internen Mixer...
  • Seite 33 5.2.2. Steuern von TRAKTOR 3 LE Wir werden uns nun mit dem innovativsten Teil von AUDIO KONTROL 1 beschäftigen: Seiner Fernsteuerung. Sie finden sie auf dem Top Panel der Hardware, ihr Verhalten wird von der Funktionsanwendung geregelt. Das...
  • Seite 34 Kapitel 2 lesen. Das Konzept der Layer wird ausführlich in Kapitel 7.3 beschrieben. AUDIO KONTROL 1 wird mit einer Vielzahl von Factory Pages für viele Appliaktionen geliefert und natürlich gibt es auch eine für TRAKTOR 3 LE. Wir werden eine solche Page hier benutzen, um uns auf den Gebrauch des Hardware Top Panels zu konzentrieren.
  • Seite 35 Fine Pitch Paramer auf diesem Deck ein. Dieser Parameter wird nicht auf der TRAKTOR 3 LE Bedienoberfläche angezeigt, sondern kann nur über MIDI gesteuert werden - und nun auch mit AUDIO KONTROL 1. Wie sich leicht vermuten lässt, stellt dieser Parameter den Pitch feiner und präziser ein als der Tempo Fader, den Sie in jedem Deck wiederfinden werden.

  • Seite 36: Spielen Eines Gitarrenriffs Mit Guitar Combos

    Parameter in Ihrer Software. Laden Sie eine andere Factory Page für TRAKTOR 3 LE oder erstellen Sie eine angepasste User Page und Sie erhalten weitere 10 Parameter auf dem Top Panel Ihrer AUDIO KONTROL 1 Hardware. Wie Sie Ihre eigenen Controller Pages programmieren, lernen Sie in den Kapiteln 6.2 und 6.3;...
  • Seite 37 Zuerst müssen wir unsere Gitarre (oder unseren Bass) in den Instrumenteneingang der AUDIO KONTROL 1 Audioschnittstelle einstöpseln. Vergessen Sie nicht, alle relevanten Signalpegel herunterzudrehen, bevor Sie mit der Verkabelung beginnen: Auf Ihrem Instrument genauso wie am Line Eingangsempfindlichkeitsknopf (Line Knopf) Ihrer AUDIO KONTROL 1 AUDIO KONTROL 1 – 37...
  • Seite 38 Knopf nicht ein weiteres Mal einstellen. Nun ist der Input-Teil erledigt, jetzt wenden wir uns dem Output zu. Wir wollen beispielsweise die ersten zwei Outputs auf der AUDIO KONTROL 1 Hardware auswählen wie auf dem Bild in Kapitel 4.1.4 dargestellt. Sollten Sie dies nicht schon getan haben, verbinden Sie jetzt die Hauptausgangsbuchsen 1 und 2 auf dem Rear Panel der Hardware mit Ihrem Verstärkersystem - natürlich erst,...
  • Seite 39 File > Audio + MIDI Settings und klicken Sie in dem sich öffnenden Dialog auf die Registerkarte Soundcard. Überprüfen Sie dort, dass das ausgewählte Output Device „ASIO AUDIO KONTROL 1“ ist. Klicken Sie dann auf den Routing Karteireiter und überprüfen Sie Folgendes: •...
  • Seite 40 Wie bei den Einstellungen für die Audio Verbindungen öffnen Sie auch hier die Audio + MIDI Settings innerhalb des File Menü, wählen dann die Registerkarte MIDI und aktivieren beide Input Ports der AUDIO KONTROL 1. Dies können Sie tun, indem Sie auf das „Off“ Schild klicken; Stehen beide Inputs bereits auf On, brauchen Sie diese Einstellungen nicht ändern.
  • Seite 41 • Ohne Drücken eines der drei Buttons regelt der Controller Knopf die Eingangslautstärke. • Ist der linke Knopf gedrückt, reguliert der Controller Knopf die Ausgangslautstärke. • Ist der mittlere Button gedrückt, stellt der Controller Knopf die Treble Booster Boost Parameter ein. AUDIO KONTROL 1 – 41...

  • Seite 42: Fernsteuerung Von Winamp/ Itunes

    Das war’s für die Hardware-Seite. Auf der Software-Seite muss das Betriebssystem AUDIO KONTROL 1 als Standardschnittstelle benutzen, da Winamp und iTunes auf die Einstellungen im Betriebssystem aufbauen. Die nötigen Schritte, um AUDIO KONTROL 1 als Standard Audioschnittstelle zu definieren, werden in den Kapiteln 4.3.1 (Windows) und 4.3.3 (Mac) beschrieben.
  • Seite 43 Diese vier Schnellstarts haben Ihnen die Grundlagen von AUDIO KONTROL 1 gezeigt. Das nächste Kapitel wird ein paar komplexere Situationen erklären, in denen AUDIO KONTROL 1 sowohl Ihre Effizienz als auch die Qualität Ihres Arbeitsflusses verbessert. AUDIO KONTROL 1 – 43...

  • Seite 44: Anwendungsbeispiele

    (und wenn Sie ein erfahrener Benutzer sind, sollte dies nicht allzuviel Zeit in Anspruch nehmen). Darüber hinaus zeigt der Schnellstart auch, wie Sie die Fernsteuerung von AUDIO KONTROL 1 starten; hier setzen wir ein. Wenn Sie sich bei irgendeiner Sache unsicher sind, gehen Sie ruhig wieder zu den vorhergehenden Kapiteln zurück oder werfen einen Blick in das “Referenz”...

  • Seite 45: Konfigurieren Der Aufnahmesoftware

    3 & 4. Also verbinden wir das Monitor System mit den Hauptausgangsbuchsen 1 & 2 auf dem Rear Panel Ihrer AUDIO KONTROL 1 Hardware und das Kopfhörer Verstärkungsgerät mit den Hauptausgangsbuchsen 3 & 4. Wenn Sie wollen, können Sie auch Ihre eigenen Kopfhörer in die Kopfhörerausgangsbuchse der AUDIO KONTROL 1 stecken.

  • Seite 46: Überwachen Der Konfiguration (Monitoring)

    Klicken Sie auf die Registerkarte Inputs und prüfen Sie, ob die Inputs 1 & 2 von AUDIO KONTROL 1 für den Input Bus, den Sie benutzen wollen, ausgewählt sind (Eigentlich brauchen Sie nur Input 1, wenn Sie die Stimme in Mono aufnehmen).

  • Seite 47: Aktivieren Sie Das Hardware Monitoring Von Audio Kontrol

    Dafür öffnen Sie erneut das VST Connections Fenster (im Devices Menü) und klicken auf die Registerkarte Studio, um zu überprüfen, ob Output 1 & 2 von AUDIO KONTROL 1 für den Monitoring Bus (den Audition Bus) ausgewählt sind.

  • Seite 48: Überprüfen Der Pegel

    Input 1 kommt, zu regeln. 6.1.4. Überprüfen der Pegel Zuerst müssen wir den Eingangspegel in der AUDIO KONTROL 1 Audioschnittstelle einstellen. Dies machen wir mit dem Mikrofoneingangse mpfindlichkeitsknopf („Mic“ auf dem Front Panel). Das Ziel hier ist es, den höchstmöglichen Eingangspgel zu erhalten (um den höchsten dynamischen...

  • Seite 49: Aufnahme Der Stimme

    Transport Bar). Auch hier gilt, dass wir nur eine sehr kurze Präsentation dessen geben können, was Sie bei der Arbeit mit AUDIO KONTROL 1 und jeder ernstzunehmenden Aufnahmesoftware erreichen können. Lesen Sie das Handbuch Ihrer Aufnahmesoftware; Sie werden hier mehr über qualitativ hochwertige Aufnahmen in komplexeren Setups erfahren.

  • Seite 50: Factory Page Überblick

    “Brocken” mit hunderten von Funktionen. Abhängig davon, was Sie tun möchten, benötigen Sie oft nur Teile all dieser Funktionen. Hier werden wir uns mit der Fähigkeit von AUDIO KONTROL 1 beschäftigen, Tastaturkommandos zu reproduzieren. Alle großen Sequenzer haben Zuweisungen zu unzähligen Tastaturkürzeln, die eine schier unübersehbare Fülle...
  • Seite 51 AUDIO KONTROL 1 Hardware aus haben Sie Zugang zu allen wichtigen Transport-Aktionen in Nuendo. Dies erlaubt es Ihnen beispielsweise, Ihre Maus- Aktionen auf den Mixer oder die Plugins zu reduzieren. Der Controller Knopf ist ein sehr intuitiver Regler für eine Vorwärts/ Rückwärts-Aktion, vergleichbar mit den Jog-Wheels, die man auf mancher Audio- oder Videobearbeitungssoftware finden kann.

  • Seite 52: Erstellen Eigener Zuweisungen

    Forward/ Rewind (schnell vorwärts/ rückwärts spulen) Kommando einbauen, wenn der linke Button gedrückt ist. Dafür müssen Sie nur folgende Schritte ausführen: • Suchen Sie nach dem entsprechenden Tastaturkommando in Ihrer Zielanwendung für dieses spezielle Kommando. In unserem Fall sind 52 – AUDIO KONTROL 1...
  • Seite 53 Art. Beachten Sie: Wenn Sie die Tastaturkommandos in Ihrer Zielanwendung ändern, werden die Zuweisungen in AUDIO KONTROL 1 nicht aktualisiert! Sie senden nun Tastaturkommandos. Bitte prüfen Sie, dass diese den Tastenkommandos entsprechen, die Sie in Ihrer Zielanwendung brauchen.
  • Seite 54 • Im Programm Menü wählen Sie bitte "Nuendo“. Das Menü zeigt nun alle möglichen Zielanwendungen an, die derzeit laufen. • Klicken Sie in das Tastentextfeld (Key Textfeld) und geben Sie die Nuendo Tastaturkommandos für Zoom In/ Out ein (Standardmäßig sind das G und H). 54 – AUDIO KONTROL 1...

  • Seite 55: Steuern Eines Synthesizers - Erstellen Von Zuweisungen Mit Midi-Kommandos

    MIDI-Noten, die von einem Master Keyboard gesendet werden, reagieren oder einige Filterparameter von einem MIDI-Controller verändern. Sie können mit der MIDI-Schnittstelle von AUDIO KONTROL 1 Ihre MIDI-Geräte mit Ihrem Computer verbinden, um Ihre Software Synthesizer zu steuern. Aber hier wollen wir Gebrauch vom Fernsteuerungs-Feature der Hardware machen, um dies zu erreichen.
  • Seite 56 Klaviatur des FM7 XPRESS. Am wichtigsten ist hier, dass die Anwendung mit beiden MIDI-Input Ports von AUDIO KONTROL 1 verbunden ist. Beachten Sie, dass nur einer davon auf der Hardware zu bestücken ist. Der andere Port ist nur virtuell. Er wird...
  • Seite 57 Zuweisungsansicht (Assign View) in der Funktionsanwendung über den Assign Button auswählen, der sich oben in der Application Control Bar befindet (wenn der Button nicht sichtbar ist, sind sie bereits in der Assign View). AUDIO KONTROL 1 – 57...
  • Seite 58 Das Status Menü stellt den MIDI-Message Status Byte (sprich: die Art der MIDI-Message) in unserem Fall auf „CC Internal“: Diese Art von Message wird gebraucht, um den Wert vom Control Change (CC) durch das folgende Controller Menü zu erhöhen/ erniedrigen. In unserem Falle ist der CC-Wert 58 – AUDIO KONTROL 1...

  • Seite 59: Erstellen Von Eigenen Zuweisungen

    Die MIDI-Message wird zum Computer gesendet und jedes MIDI-fähige Programm, das auf dem Computer installiert ist, kann sie empfangen, solange es beide MIDI-Ports von AUDIO KONTROL 1 “hört”. Wenn Sie sicher sein wollen, dass nur ein Programm auf diese Message reagiert, stellen Sie die Channel-Nummern in der Funktionsanwendung und in Ihren Programmen dementsprechend ein.
  • Seite 60 Wir ändern dies und wählen den Eintrag “Trigger“. In diesem Modus sendet der Button jedes Mal, wenn er gedrückt wird, eine Message und eine weitere jedes Mal, wenn er wieder losgelassen wird (im Gegensatz dazu würde der Toggle 60 – AUDIO KONTROL 1...
  • Seite 61 Sie können mit dem Save Button Ihre Arbeit in einer User Page speichern. Sie können keine Factory Page, die Sie geladen haben, überschreiben. Daher beantworten Sie die aufkommende Frage mit „Save to User Page“, geben AUDIO KONTROL 1 – 61...
  • Seite 62 Change Message Typ machen, PC Fixed, und eine spezielle Program Change Nummer gemäß dem Preset, das Sie zur jederzeit zur Verfüng haben wollen, vergeben. Probieren Sie ruhig weiter, AUDIO KONTROL 1 bietet Ihnen schier endlose Zuweisungsmöglichkeiten! 62 – AUDIO KONTROL 1...

  • Seite 63: Software Referenz

    Anwendungen, die auf Ihrem System laufen, benutzen können. Diese Schnittstellen, wie z.B. ASIO unter Windows oder CoreAudio unter OS X, machen es möglich, AUDIO KONTROL 1 aus einem anderen Programm heraus zu benutzen (z.B. aus einem Sequenzer oder Winamp/ iTunes). Sie müssen lediglich dem Programm beibringen, die AUDIO KONTROL 1 Schnittstelle zu benutzen.

  • Seite 64: Das Bedienfeld Des Treibers Unter Windows Xp

    USB Buffer. Zusammen definieren diese Parameter die Systemlatenz, d.h. die Zeit, die vom Moment an verstreicht, wenn ein Audio-Signal in die AUDIO KONTROL 1 Hardware gesendet wird, digital vom Computer bearbeitet wird und dann zu den Ausgängen der Hardware zurückgesendet wird.

  • Seite 65: Fernbedienung Grundkonzept

    Kapitel 4.3.3 beschrieben werden. 7.3. Fernbedienung Grundkonzept Um in Gänze zu verstehen, wie die Fernbedienung von AUDIO KONTROL 1 funktioniert und wie man sie am Besten nutzt, ist es nötig, das grundlegende Konzept des Arbeitsflusses von AUDIO KONTROL 1 hinsichtlich seines Fernbedienungsschemas zu beschreiben.
  • Seite 66 Trigger, Toggle oder Modifier Modus verwendet werden, was unterschiedliche Hardware Events zur Folge hat: • Im Trigger Modus werden „Press“ (Drücken) und „Release“ (Loslassen) Events generiert, die dem gedrückten oder nicht gedrückten Zustand des Buttons entsprechen. Beiden Hardware Events können Software 66 – AUDIO KONTROL 1...
  • Seite 67 Abhängig von den Modifier Einstellungen der drei Buttons gibt es 4 (kein Button als Modifier benutzt) bis hin zu 10 (alle Buttons als Modifier benutzt) Paare von möglichen Hardware Events... und ebensoviele Software Events. Das Bild unten zeigt das Konzept der Layer: AUDIO KONTROL 1 – 67...
  • Seite 68 Layer (Ebene des linken Buttons), der andere Zuweisungen für die drei anderen Regler enthält. Tatsächlich wird der mittlere Button, der im Main Layer ein Modifier war, nun zu einem normalen Button (d.h. im Trigger oder Toggle Modus) sobald ein anderer Layer ausgewählt wird. 68 – AUDIO KONTROL 1...
  • Seite 69 Hardware Event Paare vorfinden: Controller Knopf, linker und rechter Button. Zusammen ergibt das 2+3+3 = 8 Paare möglicher Hardware Events. Auch hier hätten Sie zwei andere Buttons als Modifier auswählen können. AUDIO KONTROL 1 – 69...
  • Seite 70 „spanisch“ vorkommen, betrachten Sie einmal dieses kleine Beispiel. Stellen Sie sich vor, dass Sie an einem 3-Spur-Projekt in Ihrem Lieblings-Sequenzer arbeiten. Haben Sie die Funktionsanwendung von AUDIO KONTROL 1 richtig aufgesetzt, könnten Sie die AUDIO KONTROL 1 Hardware folgendermaßen nutzen: •...

  • Seite 71: Zusammenfassung

    MIDI-Schnittstelle der Zielanwendung richtig eingestellt ist. Alle Details über diese Tastaturkommandos und MIDI-Messages können im Kapitel 7.4.4 nachgelesen werden; dort wird die Zuweisungsansicht (Assgin View) der Funktionsanwendung beschrieben. 7.3.5. Zusammenfassung Lassen Sie uns eine kurze Verschnaufpause einlegen und zusammenfassen, AUDIO KONTROL 1 – 71...

  • Seite 72: Die Funktionsanwendung

    Die Funktionsanwendung ist der Kontrollturm Ihres AUDIO KONTROL 1 Fernsteuerungssystems. Sie speichert die Verbindungen zwischen den Hardware Aktionen (die Sie auf dem AUDIO KONTROL 1 Top Panel durchführen) und den Software Events (den Dingen, die innerhalb einer speziellen Software stattfinden sollen).
  • Seite 73 Funktionsanwendung). Für mehr Informationen über das Treiber Bedienfeld lesen Sie bitte Kapitel 7.2. • Exit (Ausgang): Dies schließt die Funktionsanwendung. Beachten Sie, dass dann die Fernsteuerung des AUDIO KONTROL 1 Top Panel deaktiviert wird, da zum ordnungsmäßigen Gebrauch die Funktionsanwendung ausgeführt werden muss.
  • Seite 74 NATIVE INSTRUMENTS Logos oder des AUDIO KONTROL 1 Logos). Dieser Dialog enthält wertvolle Informationen über die Software, wie z.B. die Versionsnummer. • Visit AUDIO KONTROL 1 on the web (AUDIO KONTROL 1 im Internet): Öffnet in Ihrem Internet Browser die AUDIO KONTROL 1 Seite der NATIVE INSTRUMENTS Website.

  • Seite 75: Display View (Anzeigeansicht)

    Sie bitte Kapitel 7.2 nach. AUDIO KONTROL 1 Logo und NATIVE INSTRUMENTS Logo Ein Klick auf das AUDIO KONTROL 1 Logo oder auf das NATIVE INSTRUMENTS Logo führt Sie in den About (Über...) Dialog. Dieser Dialog enthält wertvolle Informationen über die Software, wie z.B. die Versionsnummer.

  • Seite 76: Assign View (Zuweisungsansicht)

    Feld unten. Die Anzeigeansicht besteht aus zwei Bereichen: Der untere Hardware Bereich spiegelt das AUDIO KONTROL 1 Hardware Top Panel wider. Im oberen Informationsbereich wird informativer Text angezeigt, abhängig davon, wo sich Ihre Maus innerhalb des Hardware Bereiches befindet. Schieben Sie den Mauszeiger über eins der Elemente im Hardware Bereich, werden Ihnen...
  • Seite 77 Wenn ein Controller Aread ausgewählt wurde, werden die entsprechenden Einstellungen des Elementes im unteren Definitionsbereich angezeigt. Der Layer Tab wählt die Ebene für die Controller Areas aus. Klicken auf den Main Tab (Hauptregisterkarte) wird z.B. die Controller-Zuweisungen für die AUDIO KONTROL 1 – 77...
  • Seite 78 Das Event Label Feld enthält den Namen der entsprechenden Aktion. Indem Sie auf das Feld klicken, können Sie das entsprechende Label erreichen. Drücken Sie die Enter Taste auf Ihrer Computertastatur, um den neuen Namen zu speichern. Dieses Event Label wird im entsprechenden Controller Area 78 – AUDIO KONTROL 1...
  • Seite 79 Ist Off im Software Event Typ Menü eingestellt, ist das Beschreibungsfeld deaktiviert: Kein Beschreibungsfeld, wenn Off ausgewählt wurde. Wird Key (Taste) im Software Event Typ Menü ausgewählt, bietet das Beschreibungsfeld Elemente, mit denen Sie ein Tastenkommando bestimmen können: Beschreibungsfeld für den Software Event Typ Key. AUDIO KONTROL 1 – 79...
  • Seite 80 Beschreibungsfeld die MIDI-Message Parameter, die gesendet werden. MIDI-Messages werden durch einen zweiten, virtuellen Port gesendet. Das Programm, das Sie mit MIDI-Messages fernsteuern wollen, muss mit diesem virtuellen MIDI-Port verbunden sein - überprüfen Sie, ob die MIDI-Schnittstelle der Zielanwendung richtig eingestellt ist. 80 – AUDIO KONTROL 1...
  • Seite 81 Tonhöhe und Geschwindigkeit der Message (siehe o.a. Bild). Wenn die Geschwindigkeit auf 0 gestellt wird, wird die Message als MIDI Note Off interpretiert. Dies kann benutzt werden, um Samples in einem Sampler oder Phrasen in einem Sequenzer anzusteuern. AUDIO KONTROL 1 – 81...
  • Seite 82 Value, die einzustellen sind. Dies kann benutzt werden, um z.B. einen Effekt oder jeden anderen Status On (An) oder Off (Aus) zu schalten, z.B. indem der CC-Wert (Value) 127 bei einem Hardware Press Event (Drücken) und ein CC-Wert von 0 beim Loslassen (Release) gesendet wird. 82 – AUDIO KONTROL 1...
  • Seite 83 Wegen ändern (z.B. mit der Maus), wird die Zielanwendung dies der Funktionsanwendung nicht mitteilen. Eine darauffolgende CC Internal Message, von AUDIO KONTROL 1 ausgelöst, kann daher u.U. einen plötzlichen Sprung des Controller-Wertes zur Folge haben! • Program Change Fixed: Sendet eine MIDI Program Change Message. Im Ausklappmenü...
  • Seite 84 Messages gesendet werden. Dies kann benutzt werden, um alle MIDI- Messages generisch zu enkodieren, insbesondere SysEx Kommandos. Mit dem MIDI Learn Feature kombiniert, kann dies sogar dazu benutzt werden, kleine MIDI-Phrasen aufzuzeichnen, die dann direkt von der Hardware aus abgespielt werden können! 84 – AUDIO KONTROL 1...

  • Seite 85: Zusätzliche Software

    Um den MIDI Learn Modus abzuschalten, klicken Sie erneut auf den Learn Schalter. 7.5. Zusätzliche Software AUDIO KONTROL 1 wird mit drei großartigen NATIVE INSTRUMENTS Produkten ausgeliefert: XPRESS KEYBOARDS, GUITAR COMBOS und TRAKTOR 3 LE sind Teil des Software Paketes, abgesehen von der Funktionsanwendung.

  • Seite 86: Optimierung Und Fehlersuche

    Update installiert haben. Besuchen Sie die NATIVE INSTRUMENTS Website für weitere Informationen. • Stellen Sie sicher, dass die AUDIO KONTROL 1 Hardware an einem USB 2.0 Port mit Ihrem Computer verbunden ist. • Versichern Sie sich, dass sie direkt an einen USB-Port am Computer angeschlossen ist und nicht durch einen USB-Hub verbunden ist.

  • Seite 87: Wie Überprüft Man, Ob Der Treiber Korrekt Installiert Wurde

    Voreinstellungen in den Listen, keine Sample Raten und Bit Raten Werte), ist etwas mit der Verbindung nicht in Ordnung. Fehlt der "Native Instruments AUDIO KONTROL 1 Controller Driver" Eintrag im Startmenü, wurde der Treiber sehr wahrscheinlich überhaupt gar nicht installiert.

  • Seite 88: Usb 2.0 Erforderlich

    überprüfen sollten. Lesen Sie die folgenden Kapitel für Details. 8.2.1. USB 2.0 erforderlich Der AUDIO KONTROL 1 Controller ist ein USB 2.0 Interface und wird nicht mit einem USB 1.0/ 1.1 funktionieren. Obwohl die Minimalleistung eines USB 2.0 Anschlusses 500 mA beträgt, haben wir ein paar wenige Fälle gesehen, in denen die USB 2.0 Ports an bestimmten...

  • Seite 89: Testen Sie Ein Anderes Usb-Kabel

    Sie sich, dass Sie ein Kabel mit dem offiziellen USB-Logo verwenden. 8.2.3. Gebrauch eines USB 2.0 Hub mit Stromversorgung Es ist am Besten, die AUDIO KONTROL 1 Hardware direkt mit einem USB 2.0 Port an Ihrem Computer zu verbinden. Dennoch kann in bestimmten Situationen ein mit Strom versorgter USB Hub auch eine Lösung sein, falls Sie Probleme...

  • Seite 90: Wie Man Brummschleifen Vermeidet

    Audiokabelverbindungen in Ihrem Studio zu tun. Üblicherweise tritt diese Schleife durch die Erdung eines oder mehrerer dieser Kabel auf. Wenn wir dies im Kopf behalten, sollten uns die folgenden Punkte helfen, Brummschleifen zu eliminieren. 90 – AUDIO KONTROL 1...

  • Seite 91: Benutzen Sie Symmetrische Kabel

    8.4.1. Versuchen Sie, die Schleife zu eliminieren Wir gehen davon aus, dass Sie die AUDIO KONTROL 1 Hardware mit einem Mixer verbunden haben, daher ist der erste Schritt bei der Fehlersuche, dass Sie alle Geräte von Ihrem Mixer trennen, die Sie derzeit nicht benötigen.
  • Seite 92 Audioverarbeitung zu bieten, wird das Tool Ihnen rote Latenzbalken anzeigen und dies in der Box unten berichten. Lassen Sie es mit beiden Einstellungen - AUDIO KONTROL 1 verbunden und nicht verbunden - laufen, um etwas über die Leistung Ihres Computers herauszufinden.

  • Seite 93: Vermeiden Sie Verteilten Speicher (Shared Memory)

    8.5.4. Deaktivieren Sie Geräte Entfernen Sie zunächst alle zusätzliche Hardware (Drucker, Scanner usw.), die Sie nicht brauchen, wenn Sie mit AUDIO KONTROL 1 arbeiten. So muss der Computer keine überflüssigen Geräte verwalten. Abgesehen davon sind Laptops oft mit eingebauten Geräten ausgestattet, die die Audioverarbeitung stören.
  • Seite 94 Macintosh OS X Sollten Sie eine kabellose LAN-Karte installiert haben sowie Bluetooth, sollten Sie diese abschalten, wenn Sie AUDIO KONTROL 1 benutzen (dies können Sie in der oberen OS X Menüleiste durchführen). 94 – AUDIO KONTROL 1...

  • Seite 95: Appendix

    9. Appendix 9.1. Technische Spezifikationen und Block Diagramm AUDIO KONTROL 1 – 95...
  • Seite 96 Input Impedance: 1 MOhms unbalanced Full Scale Level -4 dBu -4 dBu at maximum Gain Maximum Input Level: �10 dBu SNR (weighted): 100 dB THD�N: 0.006% Frequency Response: 20 - 20000 Hz (�0 / -0.5 dB) 96 – AUDIO KONTROL 1...
  • Seite 97 102.5 dB THD�N (60 Ohms): 0.006% Frequency Response: 20 - 20000 Hz (�0 / -0.5 dB) Other Interfaces Interface to computer: USB 2, bus powered MIDI: 1 Input, 1 Output Control Elements Endless Knobs: Buttons: AUDIO KONTROL 1 – 97...

  • Seite 98: Midi Cc Tabelle

    0-127 General Purpose Controller 3 0-127 General Purpose Controller 4 0-127 Undefined 0-127 Undefined 0-127 Undefined 0-127 Undefined 0-127 Undefined 0-127 Undefined 0-127 Undefined 0-127 Undefined 0-127 Undefined 0-127 Undefined 0-127 Undefined 0-127 Undefined 0-127 98 – AUDIO KONTROL 1...
  • Seite 99 LSB for Control 28 (Undefined) 0-127 LSB for Control 29 (Undefined) 0-127 LSB for Control 30 (Undefined) 0-127 LSB for Control 31 (Undefined) 0-127 <63 off, Damper Pedal on/off (Sustain) >64 on <63 off, Portamento On/Off >64 on AUDIO KONTROL 1 – 99...
  • Seite 100 Effects 1 Depth (default: Reverb Send Level) 0-127 Effects 2 Depth 0-127 Effects 3 Depth (default: Chorus Send Level) 0-127 Effects 4 Depth 0-127 Effects 5 Depth 0-127 Data Increment (Data Entry +1) Data Decrement (Data Entry -1) 100 – AUDIO KONTROL 1...
  • Seite 101 Undefined Undefined Undefined Undefined Undefined Undefined Undefined Undefined Undefined Undefined Undefined Die Controller Nummern 120-127 sind reserviert für Channel Mode Messages, die eher den ausgeführten Modus des Kanals als die Steuerung von Sound Parametern beeinflusst. AUDIO KONTROL 1 – 101...
