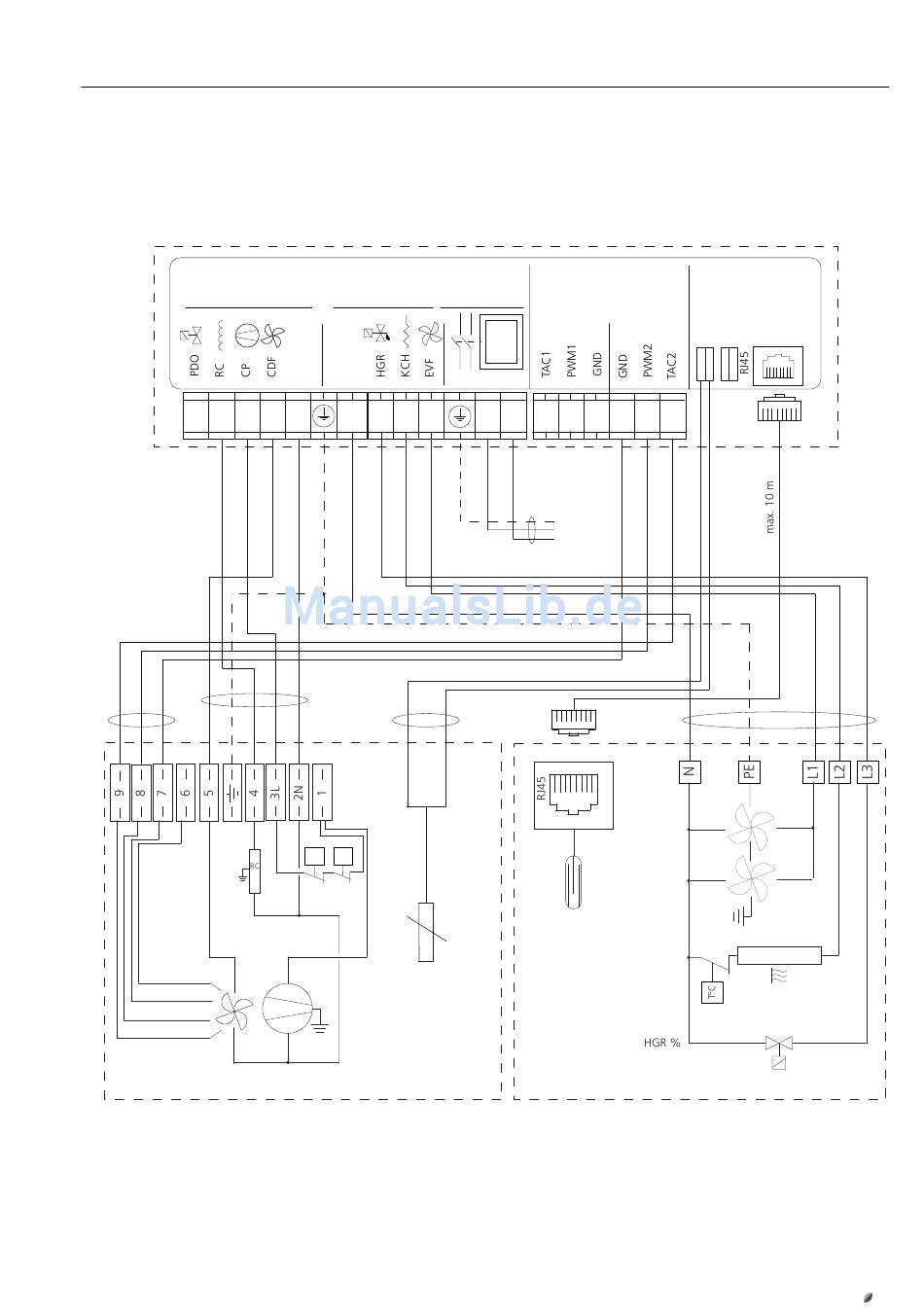

9. Schaltplan
SPC 30-48EVPL
Verflüssiger
10
1
2
5x1,5²
3x1²
rot
10 V
gelb
0-10 V
blau
GND
TAC
weiss
Verdampfer
N
N
4
4
5
7
3
6
2x0,5²
max 20 m
H
P
L
P
Außeneinheit
Schaltkasten
Stromversorgung
230V - 50Hz
EC Motorsteuerung
0
3x1mm²
1
L
N
1
2
3
8
9
3x1,5²
Spannungsversorgung
230 V/50 Hz/1 Ph N
Temperatur- und
Feuchtefühler
Verdampferfühler
Temperatur oder
T°C Feuchtefühler
Kondensator-
fühler
3x1mm²
COND
4
5
3
5x1,5²
KCH
EV
Inneneinheit
15
