Elektrische Schnittstellen

7.1

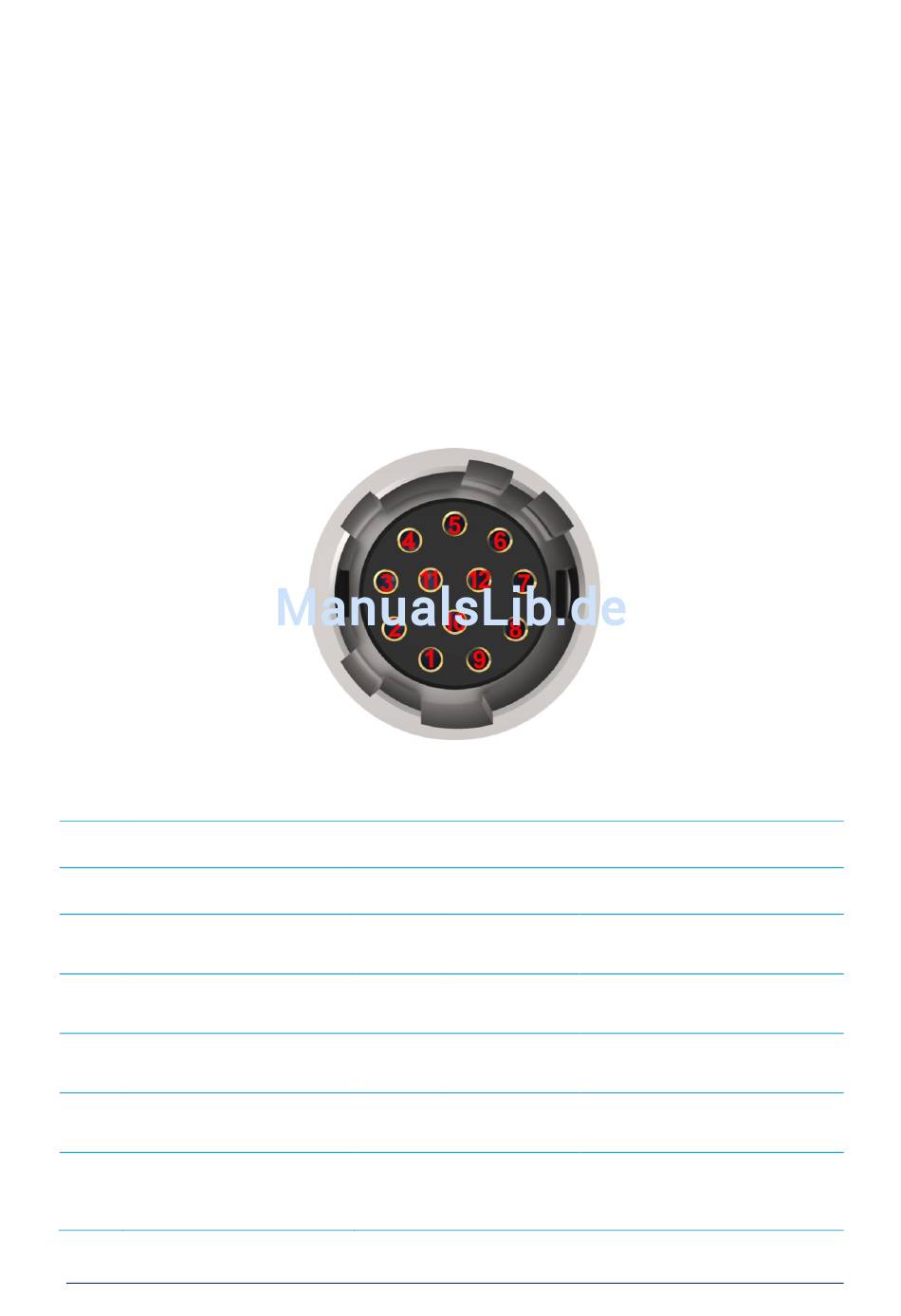

I/O Schnittstelle J8

Die LED Array Controller sind mit einem Zubehöranschluss ausgerüstet, oder können optional damit
ausgerüstet werden. Der Anschluss ermöglicht die Verwendung externer Sensoren oder Triggersignale.
Ein passender Anschlussstecker ist von der Firma Hirose verfügbar (Bestellnummer HR10A-10P-
12P(73)).
7.1.1

Pinbelegung

PIN SIGNAL
1 Analog Eingang AI1
2 Analog Eingang AI2
3 Digitaler Eingang 1
4 Digitaler Eingang 2
5 Digitaler Eingang 3
Digitaler Ausgang 1
6
Ventil Spannung
Digitaler Ausgang 2
7
Ventil schalten
LED Array Controller Handbuch
BESCHREIBUNG
0-5 V (gegen Pin 12)
0-5 V (gegen Pin 12)
<0,8 V ≙
>2 V ≙ High
Low
<0,8 V ≙
>2 V ≙ High
Low
<1,7 V ≙
>4,2 V ≙ High
Low
NPN Max.
Aktiv: 0 V (GND)
1 A
NPN Max. 1 A
Aktiv: 0 V (GND)
Inaktiv: offen
24 V max.
24 V max.
24 V max.
Inaktiv: offen
