5.2 Übersicht Schnittstellen
5.2.1

Schnittstellen Frontseite

ANSCHLUSS SCHNITTSTELLE
J1 USB Geräteschnittstelle (optional)
J2 Ethernet Schnittstelle (optional) – nicht verwendet
J3 CAN Schnittstelle (optional)
J4 RS232 Schnittstelle zum Anschluss an PC oder Steuerung
J5 CAN + 24 V Anschluss zur Einbindung in Qmix Systeme
J6 Anschluss Spannungsversorgung J6
J7 Alternativer Anschluss Spannungsversorgung J7
5.2.2 Schnittstellen Rückseite
Auf der Rückseite des LED Arrays finden Sie alle Schnittstellen zum Anschluss von LED Arrays an den
LED Array Controller.
LED Array Controller Handbuch

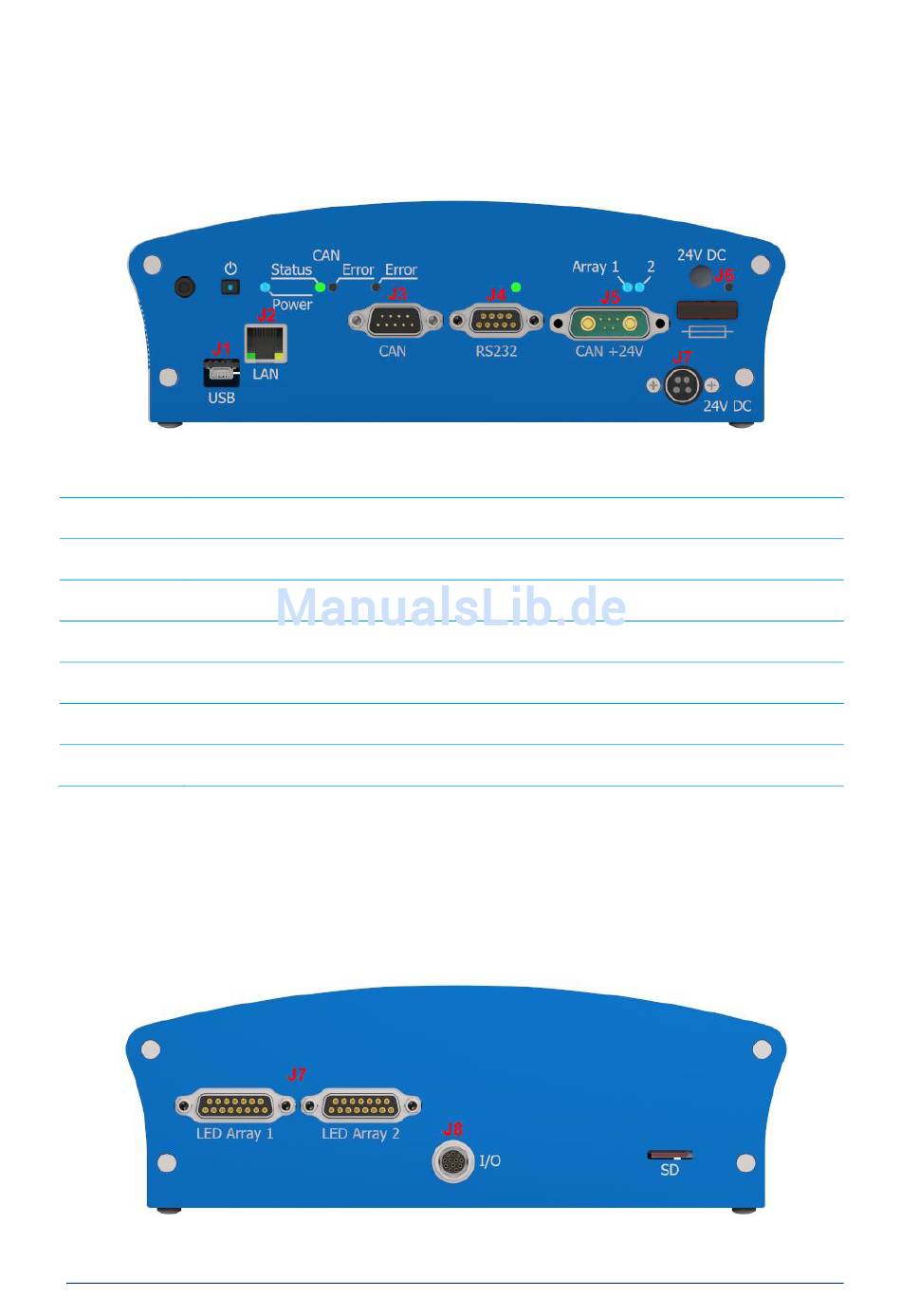

Abbildung 2 – Schnittstellen Frontseite
Abbildung 3 – Schnittstellen Rückseite
