ANSCHLUSS
SCHNITTSTELLE
J7
Anschluss LED Array 1 und LED Array 2 (optional)
J8
I/O Schnittstelle (optional) zum Anschluss externer I/O Signale
5.3
Status LEDs
5.3.1
Übersicht
Auf der Frontseite finden Sie verschiedene LEDs, die Ihnen den Status des Gerätes anzeigen.
LED
SCHNITTSTELLE
S1
blaue Power LEDs – leuchten wenn das Gerät eingeschaltet ist
S2
grüne Software und CAN-Bus Status LED
S3
rote CAN Bus Fehler LED – signalisiert CAN-Bus Fehler oder eine fehlende CAN-Verbindung
S4
rote Fehler – signalisiert fatale Software- oder Hardwarefehler
S5
grüne RS232 LED – blinkt bei Datenverkehr über die RS232 Schnittstelle
LED Array 1 und LED Array 2 Status LED – leuchten, wenn das an diesen Ausgang angeschlossene LED Array
S6
leuchtet
S7
LED für Sicherung – leuchtet wenn die Sicherung defekt ist oder fehlt
22

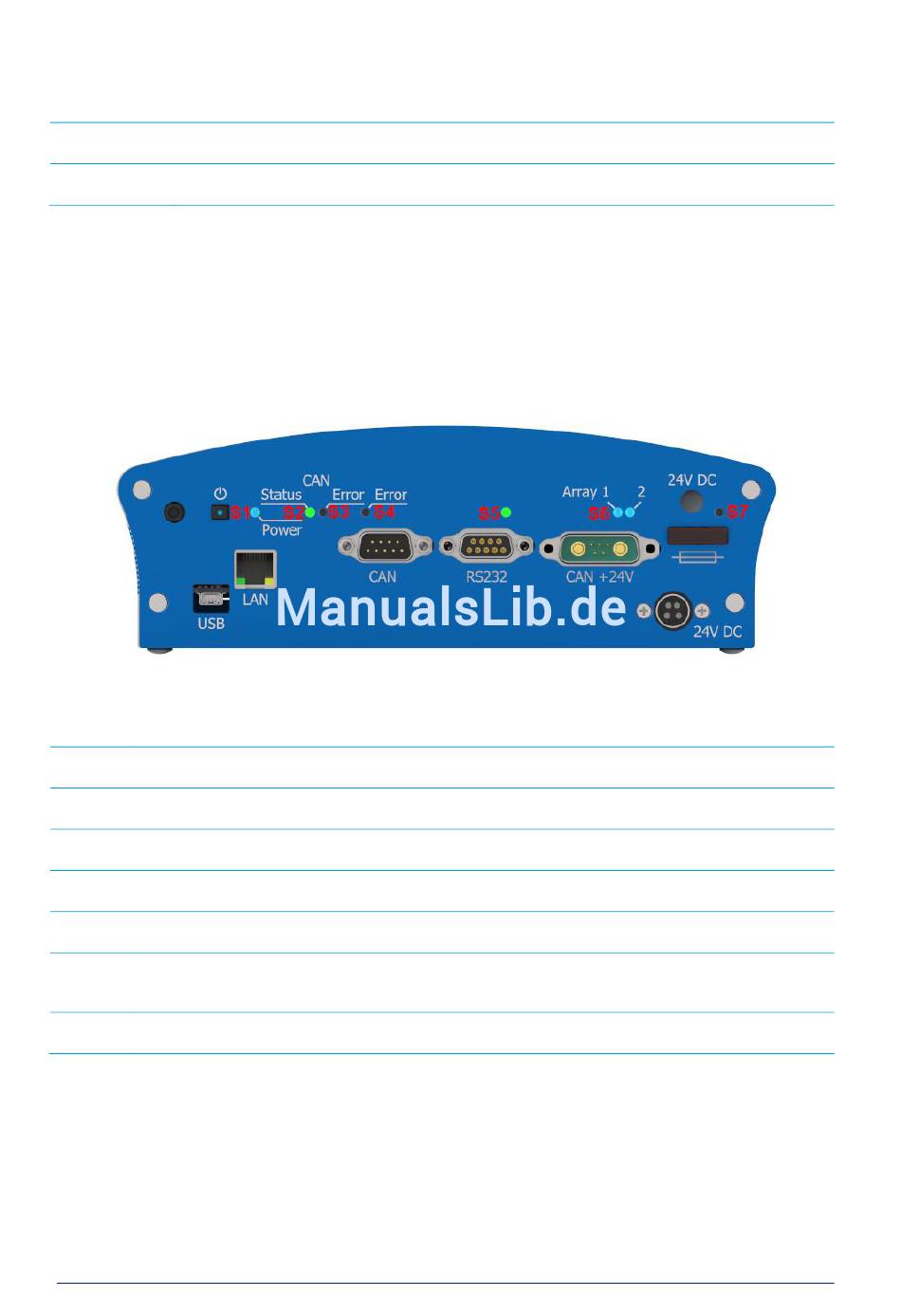

Abbildung 4 – LED Signale Frontseite
