7 Elektroheizelement
8 Füll- und Entleerhahn
9 Umwälzpumpe Heizkreis/Trinkwarmwasser
10 Umschaltventil Heizkreis/Trinkwarmwasser
6
5
1 Abdeckung Elektroverbindungen
2 Vorkonfektioniertes Anschlussset
Wärmepumpenmodul / Compactmodul
3 Manometer, Sicherheitsventil
4 3 x Kugelhähne mit Spüleinrichtung
5 3 x Kupferverrohrung zum hydraulischen
Anschluß ans Heizsystem
6 Kondensatstutzen

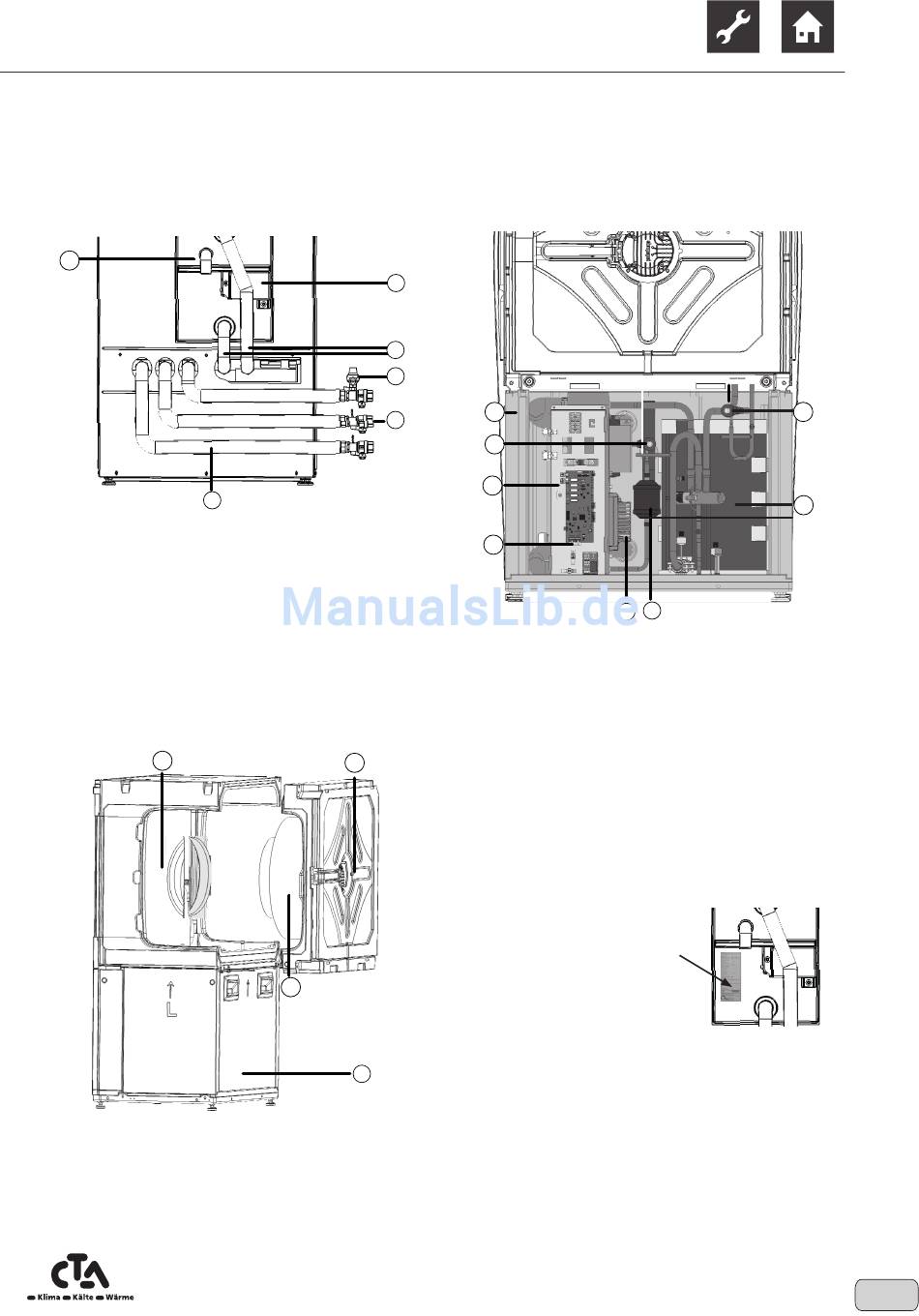

Das Wärmepumpenmodul
1
1 Verdampfermodul
2 Ventilatormodul
1
2
3
4
2
3
4
Technische Änderungen vorbehalten
3 Ventilator
4 Kältekreismodul
Das Kältekreismodul:
4
3
2
1
8
1 Steckerverbindung zum Ventilatormodul
2 Elektrischer Schaltkasten
3 Expansionsventil (Kühlung, Abtauung)
4 Verflüssiger
5 Expansionsventil (Heizung)
6 Verdichter (im Isoliergehäuse)
7 Filtertrockner
8 Invertereinheit

Typenschild

Typenschild ist an folgender Stelle des Geräts ange-
bracht:
● auf der Rückseite
Das Typenschild enthält ganz oben folgende Infor-
mationen:
● Gerätetyp, Artikelnummer
● Seriennummer
Weiterhin enthält das Typenschild eine Übersicht
über die wichtigsten technischen Daten.
© CTA 01/18 www.cta.ch
