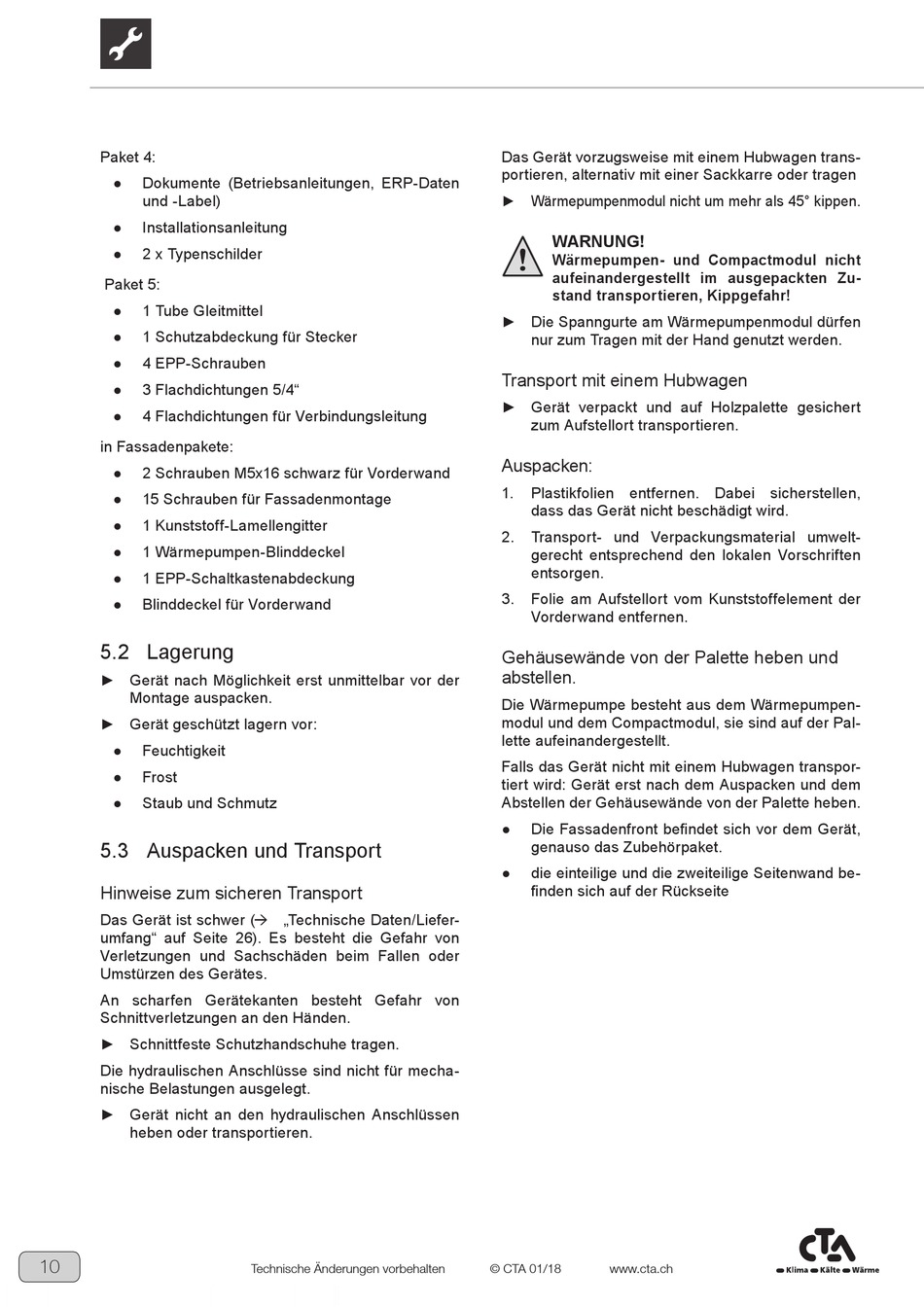

Paket 4:
● Dokumente (Betriebsanleitungen, ERP-Daten
und -Label)
● Installationsanleitung
● 2 x Typenschilder
Paket 5:
● 1 Tube Gleitmittel
● 1 Schutzabdeckung für Stecker
● 4 EPP-Schrauben
● 3 Flachdichtungen 5/4"
● 4 Flachdichtungen für Verbindungsleitung
in Fassadenpakete:
● 2 Schrauben M5x16 schwarz für Vorderwand
● 15 Schrauben für Fassadenmontage
● 1 Kunststoff-Lamellengitter
● 1 Wärmepumpen-Blinddeckel
● 1 EPP-Schaltkastenabdeckung
● Blinddeckel für Vorderwand

5.2 Lagerung

► G erät nach Möglichkeit erst unmittelbar vor der
Montage auspacken.
► Gerät geschützt lagern vor:
● Feuchtigkeit
● Frost
● Staub und Schmutz

5.3 Auspacken und Transport

Hinweise zum sicheren Transport
Das Gerät ist schwer ( „Technische Daten/Liefer-
umfang" auf Seite 26). Es besteht die Gefahr von
Verletzungen und Sachschäden beim Fallen oder
Umstürzen des Gerätes.
An scharfen Gerätekanten besteht Gefahr von
Schnittverletzungen an den Händen.
► Schnittfeste Schutzhandschuhe tragen.
Die hydraulischen Anschlüsse sind nicht für mecha-
nische Belastungen ausgelegt.
► Gerät nicht an den hydraulischen Anschlüssen
heben oder transportieren.
10
Technische Änderungen vorbehalten
Das Gerät vorzugsweise mit einem Hubwagen trans-
portieren, alternativ mit einer Sackkarre oder tragen
► Wärmepumpenmodul nicht um mehr als 45° kippen.
WARNUNG!
Wärmepumpen- und Compactmodul nicht
aufeinandergestellt im ausgepackten Zu-
stand transportieren, Kippgefahr!
► Die Spanngurte am Wärmepumpenmodul dürfen
nur zum Tragen mit der Hand genutzt werden.

Transport mit einem Hubwagen

► Gerät verpackt und auf Holzpalette gesichert
zum Aufstellort transportieren.

Auspacken:

1. P lastikfolien entfernen. Dabei sicherstellen,
dass das Gerät nicht beschädigt wird.
2. Transport- und Verpackungsmaterial umwelt-
gerecht entsprechend den lokalen Vorschriften
entsorgen.
3. Folie am Aufstellort vom Kunststoffelement der
Vorderwand entfernen.
Gehäusewände von der Palette heben und
abstellen.
Die Wärmepumpe besteht aus dem Wärmepumpen-
modul und dem Compactmodul, sie sind auf der Pal-
lette aufeinandergestellt.
Falls das Gerät nicht mit einem Hubwagen transpor-
tiert wird: Gerät erst nach dem Auspacken und dem
Abstellen der Gehäusewände von der Palette heben.
● Die Fassadenfront befindet sich vor dem Gerät,
genauso das Zubehörpaket.
● die einteilige und die zweiteilige Seitenwand be-
finden sich auf der Rückseite
