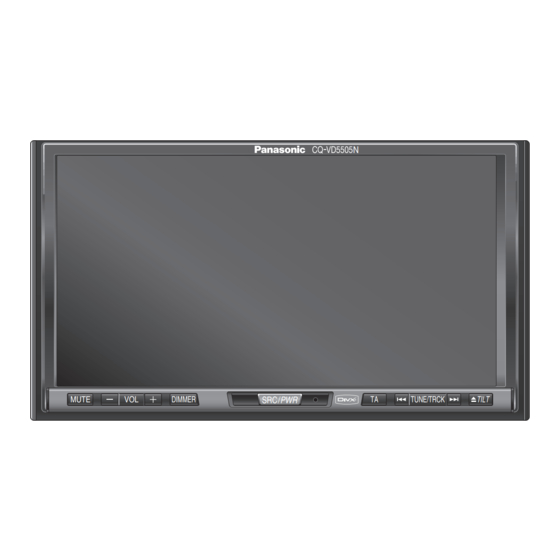

Dual DIN In-dash 7" Widescreen Color LCD Monitor/DVD Receiver
Dual DIN In-Dash 7-Zoll Breitbild-LCD-Farbmonitor/DVD-Receiver
Moniteur vidéo couleur grand-écran à écran à cristaux liquides de 7
pouces double DIN/récepteur DVD intégrés en tableau de bord
Tweevoudige DIN In het dashboard gemonteerde 7" breedbeeld
Sintolettore DVD con monitor a colori LCD 7" a schermo panoramico
N
Monitor LCD en color de pantalla panorámica de 7"/receptor y DVD
TA
TUNE/TRCK
TILT
kleuren LCD monitor/DVD-receiver
DIN doble empotrado en el tablero de instrumentos
CQ-VD5505N
Model:
Operating Instructions
Operating Instructions
Operating Instructions
Bedienungsanleitung
Bedienungsanleitung
Bedienungsanleitung
Manuel d
Manuel d'instructions
Manuel d'instructions
Gebruiksaanwijzing
Gebruiksaanwijzing
Gebruiksaanwijzing
Manuale di istruzioni
Manuale di istruzioni
Manuale di istruzioni
Manual de Instrucciones
Manual de Instrucciones
Manual de Instrucciones
da cruscotto doppio DIN
instructions
TEXT
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Panasonic CQ-VD5505N
Inhaltszusammenfassung für Panasonic CQ-VD5505N
- Seite 1 Sintolettore DVD con monitor a colori LCD 7” a schermo panoramico da cruscotto doppio DIN Monitor LCD en color de pantalla panorámica de 7”/receptor y DVD DIN doble empotrado en el tablero de instrumentos CQ-VD5505N Model: MUTE DIMMER SRC / PWR...
-
Seite 2: Sicherheitsinformationen
Gefahren zu warnen, die durch fehlerhafte Anschlüsse und enthalten Instruktionen über die sichere und effiziente Bedienungsvorgänge verursacht werden können. Die Verwendung der Anlage. Panasonic übernimmt keine Bedeutungen dieser Piktogramme sind nachfolgend Verantwortung für Probleme, die auf Nichteinhaltung der in erläutert. Es ist äußerst wichtig, dass Sie die Bedeutungen dieser Anleitung aufgeführten Instruktionen zurückzuführen... - Seite 3 Sie das Gerät Erfahrung. Für maximale Sicherheit lassen Sie den Einbau einbauen. von Ihrem Fachhändler ausführen. Panasonic übernimmt ❑ Um Beschädigung des Gerätes zu vermeiden, keine Verantwortung für Probleme, die auf den eigenen schließen Sie den Stromversorgungsstecker erst Einbau dieses Gerätes zurückzuführen sind.
-
Seite 4: Warnetiketten Und Deren Anbringungsort
¡Bevor Sie die Anzeige auf dem Monitor betracht- en, parken Sie Ihr Auto an einem sicheren Ort und ziehen Sie die Feststellbremse (Handbremse) an. ¡Ein rückwärtiger Monitor (Option) zeigt während der Fahrt Bewegtbilder an. Hinweis: Nicht vergessen, das Verbindungskabel für ¡ Feststellbremse anzuschließen. Einbauanleitung) CQ-VD5505N... -
Seite 5: Hinweise Zum Gebrauch
(private Haushalte) Umweltschutz und verhindert mögliche schädliche Entsprechend der grundlegenden Auswirkungen auf Mensch und Umwelt, die sich aus einer Firmengrundsätzen der Panasonic-Gruppe unsachgemäßen Handhabung der Geräte am Ende Ihrer wurde ihr Produkt aus hochwertigen Lebensdauer ergeben könnten. Materialien und Komponenten entwickelt Genauere Informationen zur nächstgelegenen Sammelstelle... -
Seite 6: Merkmale
Merkmale Panasonic begrüßt Sie in der ständig wachsenden Familie der Besitzer unserer elektronischen Produkte. Wie bieten Ihnen die Vorteile elektronischer und mechanischer Produkte in Präzisionstechnik, die aus sorgfältig ausgewählten Komponenten hergestellt und von einem Personal montiert wurden, das Stolz auf den Ruf unserer Firma ist. Wir sind davon überzeugt, dass auch dieses Produkt zu vielen vergnüglichen Stunden beitragen und Ihre Erwartungen in Qualität,... -
Seite 7: Inhaltsverzeichnis
¢ Einstellungen ........ 86 Setup Benutzer, Bildschirm, Audio, DVD, Radio ¢ DivX VOD-Inhalt ..........94 ¢ Störungsbeseitigung....95 ¢ Pflege ............101 ¢ Hinweise zu Discs........102 ¢ Sprachcode ..........103 ¢ Definition der Begriffe ........ 104 ¢ Technische Daten ........105 CQ-VD5505N... -
Seite 8: Vorbereitungen
Seite 86). Bei Anschluss der entsprechenden Komponenten sind fol- gende Einstellungen erforderlich: AV1/AV2 (Camcorder, VCR usw.) ¡Einstellen Seite 89) Input Select Warnung ¡ Bei Anschluss externer Geräte an AV1 IN/AV2 IN (AV1/AV2) unbedingt das Verbindungskabel der Feststellbremse anschließen. Einbauanleitung) CQ-VD5505N... -
Seite 9: In Dieser Anleitung Verwendete Symbole
Funktion auf dem Touch-Panel erforderliche Bedienung. Falls die Funktion über das Touch-Panel nicht zur Verfügung steht, erscheint die Anzeige “––”. Bedienung über das Hauptgerät Bestimmte Bedienungshandlungen können über das Hauptgerät erfolgen. Ist eine Bedienungshandlung über das Hauptgerät nicht möglich, so wird “––” angezeigt. CQ-VD5505N... -
Seite 10: Bezeichnung Der Bedienelemente Und Funktionen
¡Schaltet die Stromversorgung ein/aus. ¡Schaltet zwischen den einzelnen Modi um, z.B. zwischen Ton und Bild. t [TA] ¡Schaltet den TA-Modus ein und aus. [ s ] [ d ] ¡Wählt oder sucht Tracks, Dateien oder Sender. (TUNE/TRCK) ¡Schnellvorlauf/-rücklauf. ¡Langsame Wiedergabe ([d]). CQ-VD5505N... - Seite 11 (Display geöffnet) Disceinschub CQ-VD5505N...
-
Seite 12: Touch-Panel-Bedienung - Übersicht
Der Quellenwahl-Bildschirm erscheint. Der Setup-Bildschirm erscheint. Einen Posten anwählen. Die entsprechende Quellentaste berühren. Setupmenü, Seite 86) Durch Berühren von abbrechen. Durch Drücken von [SRC/PWR] den Modus umschalten. Hinweis: ¡Obiger Bildschirm erscheint, wenn kein externes Gerät an AV1 oder AV2 angeschlossen ist. CQ-VD5505N... -
Seite 13: Umschalten Der Anzeige
¡ Wenn bei eingeschaltetem Bedienungsbildschirm für die Dauer von mehr als 10 Sek. keine Bedienung erfolgt, wird dieser ausgeschaltet. ❒ DVD berühren. berühren. berühren. berühren. Bedienungsbildschirm 1 Bedienungsbildschirm 2 Bedienungsbildschirm 3 ❒ DivX berühren. berühren. berühren. Bedienungsbildschirm 1 Bedienungsbildschirm 2 Listen-Bildschirm berühren. CQ-VD5505N... -
Seite 14: Allgemeines
Lautstärke Lauter – Hinweis: [–] Leiser ¡Der Lautstärkepegel für jede Quelle wird Einstellbereich: 0 bis 40, Einstellbereich: 18 abgespeichert. Hinweis: ¡ Die Lautstärke kann für die einzelnen Signalquellen und Discformate getrennt eingestellt werden. …… Mindestens 2 Sek. berühren/gedrückt halten. CQ-VD5505N... - Seite 15 Gegenstände in das Gerät einführen; dies könnte zu Verletzungen oder Beschädigungen am Gerät führen. Hinweis: ¡ Nach der Einstellung des Winkels sollte auch die Helligkeit eingestellt werden. Seite 90) ¡ In Abhängigkeit vom Fahrzeugmodell und den Einbauverhältnissen können sich gewisse Einschränkungen für den Kippwinkel des Displays ergeben. CQ-VD5505N...
-
Seite 16: Vor Der Wiedergabe Von Discs
Photo CD ¡ ¡ ¡ Hybrid SACD (außer CD-DA) ¡ CD-EXTRA (nur Audio-Wiedergabe möglich) ¡ DVDs mit anderen Regionsnummern als „2“ oder „ALL“* ¡ Die Wiedergabe einer Foto-CD mit diesem Gerät kann ¡ zur Beschädigung der aufgezeichneten Daten führen. CQ-VD5505N... -
Seite 17: Disc Einsetzen/Auswerfen
/Titelwahl” auf Seite 72. Bei Einliegen einer Disc auf Disc-Player-Modus schal- ten (CD, MP3, DivX, DVD oder VCD (Video-CD)) und die Wiedergabe beginnt. DVD VCD VCD CD MP3 DivX CH-C ¡Während das Audioformat erkannt wird, kann kurzzeitig eine Tonunterbrechung eintreten. CQ-VD5505N... -
Seite 18: Disc-Player
Dateiliste jeweils um eine Seite vorwärts- bzw. Aktueller rückwärts gescrollt werden. Quellentaste Wiedergabezeit Musikstücktitel ¡Der gesamte Baum und die Dateiliste eines Ordners können nicht angezeigt werden. ¡Der Anzeigeinhalt des Touch-Panels ist je nach den Umständen unterschiedlich. Bedientasten Titel/Text scrollen CQ-VD5505N... -
Seite 19: Grundbedienung
Durch nochmaliges Berühren aufheben. DivX DivX DivX Zufallswiedergabe aller – Durch erneutes Berühren und Halten abbrechen. Dateien im aktuellen DivX DivX DivX Ordner …… Berühren/Niederhalten * Die Symbole auf dem Touch-Panel ändern sich entsprechend dem aktuellen Modus. = Ordner) CQ-VD5505N... - Seite 20 Bei einigen DVDs kann das DVD-Menü durch Berühren erscheinen. des Bildschirms bearbeitet werden. Quellentaste Seite 64) Setup-Taste Seite 64) Verschieben der Bedienungstasten (nur DVD) Falls die Bedienungstasten bei der Bearbeitung stören, drücken. Die Tasten werden wie unten gezeigt verschoben. CQ-VD5505N...
-
Seite 21: Nützliche Funktionen
Gerät auf DVD eingestellt ist. Seite 92) ¡Die für DVD eingestellte Sprache bestimmt die Sprache des Geräts beim Einschalten oder beim Laden einer Disc. ¡Die Anzahl der Sprachen und Winkel hängt von der Disc ab. Bei einigen Discs besteht keine Sprach-/Winkelwahl. CQ-VD5505N... -
Seite 22: Hinweise Zu Mp3/Divx
Dateien zuordnen, die nicht mit MP3 formatiert worden sind, bzw. „.DIVX“, „.divx“, „.AVI“ und „.avi“ Dateien zuordnen, die nicht mit DivX formatiert worden sind. Anderenfalls kann eine Beschädigung der Lautsprecher eintreten, was zu sehr lautem Ton und Gehörschäden führen kann. CQ-VD5505N... - Seite 23 Urheberrecht geschütztes Material, wie zum Beispiel 2006 zur Verfügung stehenden Informationen. Es besteht Musik, ohne die Genehmigung des Copyright-Inhabers zu jedoch keine Gewährleistung auf die Reproduzierbarkeit kopieren, zu verteilen und auszuliefern, ausgenommen für und das Anzeigevermögen von MP3/DivX. das persönliche Vergnügen. CQ-VD5505N...
-
Seite 24: Radio
Jede Liste enthält 6 Festsender. Durch Umschalten zwischen den Listen, können bis zu 6 Festsender aufgerufen werden. Senderwahl Mehr – Weniger Sendersuchlauf Mehr – Weniger Mindestens 0,5 Sek. gedrückt halten und dann freigeben. Die Suche beginnt. …… Gedrückt halten CQ-VD5505N... -
Seite 25: Abspeichern Von Festsendern
Die Liste wählen und die Preset-Nummer, unter der der gewünschte Kanal abgespe- ichert ist, mindestens 2 Sekunden gedrückt halten. Der in Schritt q gewählte Preset-Kanal wird gegen den in Schritt w gewählten Kanal – ausgetauscht (Preset-Swap). …… Berührt halten CQ-VD5505N... -
Seite 26: Rds-Grundlagen
Frequenz verwendet werden, auf der das gleiche Programm ausgestrahlt wird. Gebiet (Region = REG) Jedes Gebiet ist mit einer eigenen Kennziffer bzw. Kennziffern versehen. Diese Nummer kann zum Identifizieren des Gebiets verwendet werden, in dem sich die gegenwärtig empfangene Sendestation befindet. CQ-VD5505N... - Seite 27 : Empfängt automatisch die Lautstärke bei Empfang eines UKW-Senders auf 0 ein. Verkehrsfunkdurchsagen. Sobald eine Verkehrsfunkdurchsage beginnt, wird die Lautstärke auf die TA-Lautstärke angehoben. Seite 81) TA OFF : Der TA-Modus ist nicht aktiviert. Hinweis: Verkehrsinformationen werden in Mono gesendet. ¡ CQ-VD5505N...
-
Seite 28: Aufrufen Eines Pty-Programmtyps
Wählen Sie einen Programmtyp, indem Sie eine der Programmtyp vorhanden ist, wird “NONE” angezeigt. Festsendertasten drücken. w Der voreingestellte Programmtyp erscheint für 5 Sekunden im Display. e Dieselbe Preset-Taste erneut berühren (oder mindestens 2 Sek. halten), um auf den Sender mit dem gewünschten Programmtyp abzustimmen. CQ-VD5505N... -
Seite 29: Rds Setup
Vorgabe: English : Englisch Deutsch : Deutsch (Lautstärke für TA Volume Nederlands Verkehrsfunkdurchsagen) : Niederländisch Español : Spanisch : Weniger, : Mehr Français : Französisch Einstellbereich: 0 bis 40 Svenska : Schwedisch Vorgabe: 18 Italiano : Italienisch Vorgabe: English CQ-VD5505N... -
Seite 30: Tv-Tunersteuerung
Fernbedienung des TV-Tuners eingeschaltet werden. Abstimmung Bedienung Wählen des – Wellenbereichs TV 1 TV 2 Mehr Kanalwahl Weniger Kanalsuche Mehr Weniger Anzeigen des Ruft das Fernsehmenü auf. TV-Menüs – Durch erneutes Berühren abbrechen. Wählen eines TV- Links/rechts Menüpostens – Mehr/weniger …… Berühren/Niederhalten CQ-VD5505N... - Seite 31 – Mehr Löschen des Wellenbereich und Kanal wählen. Festsenderspeichers – Programmierte Festsenderkanäle können gelöscht werden. ¡ Die Festsender- Löschmodusanzeige verschwindet. Die zu löschende Festsendernummer wählen. – Festlegen. – – ¡ Den Festsender-Löschmodus beenden. …… Mindestens 2 Sek. berührt halten. CQ-VD5505N...
-
Seite 32: Av1/Av2
Um den Bedienungsbildschirm einzuschalten, die Mitte des Touch-Panels berühren. Hinweis: ¡Das System kann so eingestellt werden, dass der AV- Modus nicht gewählt wird (Quellenüberspringung). Seite 89) Input Select ¡Wenn innerhalb 10 Sek. keine Bedienung erfolgt oder berührt wird, verschwinden die Bedienungstasten. CQ-VD5505N... - Seite 33 CQ-VD5505N...
-
Seite 34: Einstellungen
Wahl des Down-Mix-Verfahrens Seite 93) Down Mix DR COMP Wahl des Kompressionsverfahrens Seite 93) DivX Registration DivX-Registrierung Seite 93) Radio Radio FM Setup Einstellungen für UKW-Sender Seite 93) Local Einstellungen für Sendersuche Seite 93) RDS Setup Einstellungen für RDS Seite 81) CQ-VD5505N... -
Seite 35: Setup
In diesem Fall eine andere Quelle wählen und die Einstellung erneut versuchen. MUTE DIMMER DIMMER SRC / PWR SRC / PWR TUNE/TRCK TILT [DIMMER] [SRC/PWR] (Die Bildschirmhelligkeit (Verlassen des Menüs) kann zwischen dem eingestellten Wert und maximaler Helligkeit umgeschaltet werden.) CQ-VD5505N... - Seite 36 (Den ID-Code auf dem Notizzettel eintra- gen. Seite 100).) Wenn der Code verloren geht, kann das Gerät nicht mehr betrieben werden. Falls Sie Ihren ID-Code vergessen haben sollten, wenden Sie sich bitte an den Panasonic-Kundendienst in Ihrer Nähe. CQ-VD5505N...
-
Seite 37: Input Select
Ihres Fahrzeug keine Position ACC hat. Hinweis: Andernfalls kann es zu einem Entladen der Batterie ¡Durch die Speicherlöschung wird der ID-Code nicht kommen. gelöscht. : Löscht den Speicher und stellt die Vorgaben wieder her. : Keine Speicherlöschung. Es wird auf den vorherigen Anzeigeinhalt zurückgeschaltet. CQ-VD5505N... - Seite 38 “Just”, “Zoom” oder “Full” auf einem Vollbildschirm Vorgabe: ± 0 dargestellt wird, kann der Bildrand verloren gehen oder Bildverzerrung auftreten. Um ein Bild wie vom Autor vorgesehen im Original zu sehen, sollte deshalb der Modus “NORMAL” verwendet werden. CQ-VD5505N...
- Seite 39 ¡Durch Berühren und Niederhalten von für Default mindestens 2 Sek. kann auf die Werksvorgaben zurückgestellt werden. Bass/Treble Bass-/Höheneinstellung Bass (Basseinstellung) : mehr : weniger Treble (Höheneinstellung) : mehr : weniger Einstellbereich: –12 dB bis +12 dB Vorgabe: ± 0 dB CQ-VD5505N...
- Seite 40 Angle Mark (Einstellen des Winkelzeichens) : Italienisch Das Winkelzeichen weist auf Abschnitte hin, die unter ver- Other : Sonstige Sprache. Den Sprachcode eingeben. schiedenen Winkeln aufgenommen wurden. Seite 103) : Aktiviert das Winkelzeichen Vorgabe: : Deaktiviert das Winkelzeichen Vorgabe: CQ-VD5505N...
-
Seite 41: Divx Registration
: DR COMP ON : Sucht nur nach starken Sendern : Mit maximaler Kompression, etwa wie : Sucht auch nach relativ schwachen eine Fernsehsendung Sendern : DR COMP OFF Vorgabe: Vorgabe: RDS Setup Seite 81) DivX Registration Anzeigen des DivX-Registriercodes Seite 94) CQ-VD5505N... -
Seite 42: Divx Vod-Inhalt
DivX VOD-Inhalt erworben und dieser auf dem Gerät wiedergegeben wird, wird die Wiedergabe aller mit dem vorherigen Code erworbenen Inhalte unmöglich. ¡Wird DivX VOD-Inhalt unter einem anderen Code als dem des Geräts erworben, so kann dieser Inhalt nicht wiedergegeben werden. („Authorization Error“ wird angezeigt.) CQ-VD5505N... -
Seite 43: Störungsbeseitigung
Sie den Betrieb des Gerätes unverzüglich Sie alle Prüfungen und Reparaturen dem professionellen Kundendienstpersonal. ein, und wenden Sie sich an Ihren Panasonic ist nicht verantwortlich für Unfälle, die auf Nichteinhaltung der empfohlenen Fachhändler. Prüfungen oder auf eigene Reparaturen nach den Prüfungen zurückzuführen sind. -
Seite 44: Display-Einstellungen
Sie die Verdrahtung der Lautsprecher richtig gemäß rechten und linken Kanal. Verdrahtungsschema aus. Die Sicherheitsvorrichtung funktioniert. Die Stromversorgung aWenden Sie sich an Ihren Fachhändler oder an den nächsten Panasonic- fällt unbeabsichtigt aus. Kundendienst. ■ Display-Einstellungen Das Bild ist dunkel. - Seite 45 Ein AF-Sender kann nicht sind zu gering. Die Aktualisierung der AF-Liste führt zu einem Fehler. empfangen werden, obwohl aWarten Sie, bis die AF-Liste erfolgreich aktualisiert wurde. Bei instabilem Empfang die AF-Anzeige leuchtet. stimmen Sie manuelle auf einen Sender mit stabilem Empfang ab. CQ-VD5505N...
- Seite 46 Sound kommen. aGeben Sie Nicht-VBR-Dateien wieder. Das Bild kann stehen bleiben, wenn die DivX-Datei größer als 2 GB ist. Das Bild bleibt stehen. aDie Dateigröße sollte weniger als 2 GB betragen. Hinweis: ¡Siehe „Hinweise zu MP3/DivX“. Seite 74) CQ-VD5505N...
- Seite 47 Seite 102) für weitere Angaben. Bei Audio-Formaten wie dts ist der Ausgang bei diesem Gerät deaktiviert. aFür digitale Ausgabe aktivierte Disks verwenden. Kein Ton. Siehe “Vor der Wiedergabe von Discs” ( Seite 68) bzw. “Hinweise zu Discs” ( Seite 102) für weitere Angaben. CQ-VD5505N...
-
Seite 48: Fehlermeldungen
ID CODE ten... Falls Sie Ihren ID-Code vergessen haben sollten, wenden Sie sich bitte an den Panasonic- Kundendienst in Ihrer Nähe. Notizzettel mit ID-Code Den unten abgebildeten Notizzettel kopieren, den ID- Code eintragen und den Zettel sicher aufbewahren. -
Seite 49: Ersetzen Der Sicherung
Einstellungen werden nicht gelöscht.) Falls dies den normalen Betrieb nicht wieder herstellt, Nur Sicherungen des vorgeschriebenen Nennwertes wenden Sie sich zur Reparatur an eine Panasonic- (15 A) verwenden. Sicherungen mit höheren Nennwerten Kundendienststelle in Ihrer Nähe. oder direkter Anschluss des Produkts ohne Sicherung können zu Brand oder Schäden am Gerät führen. -
Seite 50: Hinweise Zu Discs
Session nicht abgeschlossen wurde. ¡Bei der Handhabung von CD-R/RW-Discs, DVD–R/RW- Discs die damit gelieferten Instruktionen beachten. Discs mit noch anhaftendem ¡Dieser Player kann keine CD-R/RW oder DVD-R/RW-Disks Grat wiedergeben, die andere als CD-DA oder MP3/DivX-Daten Vor dem Gebrauch entgraten. enthalten. CQ-VD5505N... -
Seite 51: Sprachcode
7168 Schottisches Gälisch 7876 Niederländisch 8979 Yoruba 7176 Galizisch 7879 Norwegisch 9072 Chinesisch 7178 Guarani 7982 Oriya 9085 Zulu 7185 Gujarati 8065 Pundschabi 7265 Hausa 8076 Polnisch 7273 Hindi 8083 Paschto 7282 Koatisch 8084 Portugiesisch 7285 Ungarisch 8185 Quechua CQ-VD5505N... -
Seite 52: Definition Der Begriffe
DivX 6) gemäß Standardverfahren für DivX ® ® Seitenrändern von im Breitbildformat aufgezeich- Mediendateien neten DVD- oder VCD (Video-CD)-Bildern Bildinhalt DivX, DivX Certified und die dazugehörigen Logos sind verloren geht. Warenzeichen von DivX, Inc. und werden unter Lizenz genutzt. CQ-VD5505N... -
Seite 53: Technische Daten
: 531 kHz – 1 602 kHz ¡ Anwendbare Empfindlichkeit : 28 dB/µV Hinweis: ¡Änderung des Designs und der technische Daten im Sinne ständiger Verbesserung ohne Vorankündigung vorbehal- ten. ¡Manche Abbildungen und Illustrationen in dieser Anleitung können von Ihrem Produkt abweichen. CQ-VD5505N... - Seite 54 Matsushita Electric Industrial Co., Ltd. Web Site : http://panasonic.net YFM284C685CA PTW1206-2037 Printed in China...
- Seite 55 Instructions d’installation Installatiehandleiding Istruzioni per l’installazione Instrucciones de instalación CQ-VD5505N Model: TEXT ¡Please read these instructions carefully before using this product and keep this manual for future reference. ¡Bitte lesen Sie diese Bedienungsanleitung vor der Verwendung dieses Produktes aufmerksam durch und bewahren Sie sie danach für spätere Nachschlagzwecke sorgfältig auf.
-
Seite 56: Sicherheitsinformationen
BEI DER INSTALLATION DES GERÄTS BITTE DIE IN IHREM STAAT, GEBIET BZW. LAND GEL- TENDEN VORSCHRIFTEN UND GESETZE BEACHTEN. • UM DAS RISIKO EINES BRANDES, ELEK- TRISCHEN SCHLAGES BZW. EINER BESCHÄDIGUNG DES PRODUKTS ZU MINDERN, SOLLTE ES VOR REGEN, SPRÜHWASSER, TROPFWASSER UND FEUCHTIGKEIT GESCHÜTZT WERDEN. CQ-VD5505N... - Seite 57 Erweiterungsoptionen Rückwärtiger Monitor TV-Tuner CQ-VD5505N (CY-TUP153N, Option) Bestandteile Sicherheitsinformationen......16 Erweiterungsoptionen ......... 17 Einbau ............18 Elektrischer Anschluss ....... 23 CQ-VD5505N...
-
Seite 58: Vorbereitung
Winkel von 30° angehoben werden darf. Im Falle von Einbauproblemen wenden Sie sich bitte an einen Panasonic Kundendienst. 1. Dieses Gerät ist ausschließlich für den Anschluss an Bordnetze mit 12 V Gleichspannung und negativer Batterieklemme an Masse bestimmt. - Seite 59 ¡Änderungen im Zuge von Verbesserungen an Zubehör und dessen Teilenummern ohne Vorankündigung vor- behalten. ¡Bei der Lieferung ist die Einbauhalterung w am Hauptgerät montiert. ¡Zur Installation ausschließlich die mitgelieferten Schrauben verwenden. Falls eine der Schrauben ver- loren gehen sollte, diese speziell nachbestellen. CQ-VD5505N...
-
Seite 60: Einbau Und Ausbau Des Hauptgeräts
Brandschutzwand des Fahrzeuges ø Gummikissen (Option) Einbauleiste (Option, YEFG044C002) Hintere Stützhalterung Blechschraube (im Fahrzeug vorhanden) (5 mmø x 16 mm) (Option, XTT5+16AFN) An das Gerät Sechskantmutter (5 mmø) r Befestigungsschraube (Option, YEJN99023) (5 mmø) An das Gerät r Befestigungsschraube (5 mmø) CQ-VD5505N... - Seite 61 Das Gerät mit beiden Händen her- ausziehen. t Schraube mit Kragen (5 mmø x 8 mm) Hinweis: ¡Verwenden Sie ggf. auch die Schrauben mit Kragen die Transportsicherungen befestigt waren, um zusätzliche Befestigungspunkte zu erhalten. Seite 19) y Senkschraube (5 mmø x 8 mm) CQ-VD5505N...
-
Seite 62: Anschließen Des Feststellbremsen- (Handbremsen-) Anschlusskabels
Gerät am Chassis an Masse gelegt. (Handelsübliches Produkt) Fahrzeugchassis q Bringen Sie einen Klemmverbinder am Ende des w Verbinden Sie den Klemmverbinder mit dem Feststellbremsen-Verbindungskabels an. stromführenden Kabel des Feststellbremshebels. Kommt bis zu diesem Punkt Verbindungskabel für Stromführendes Kabel Feststellbremse (Handbremse) (Leuchtend grün) CQ-VD5505N... -
Seite 63: Elektrischer Anschluss
Einbauverfahren erfordert. (✽) (Rot) (Rot) ¡ Installation des Produkts kann die einwandfreie Erdung beeinträchtigen. In einem solchen Fall die Masseleitung BATTERY 15A (✽) (Gelb) (Gelb) des anzuschließenden externen Geräts an die Montageschraube r des Produkts anschließen. Kein Anschluss CQ-VD5505N... - Seite 64 ❏ Verdrahtungsplan CQ-VD5505N (Rückseite) Radioantennen-Stecker (RADIO ANT IN) i ISO-Antennen-adapter (falls erforderlich) Sicherung (15 A) Wenden Sie sich zum Austausch der Sicherung an eine autorisierte Panasonic- Kundendienststelle in Ihrer Nähe. Versuchen Sie nicht, den Austausch selbst vorzunehmen. (Rot) (Weiß) (R)(Rot) (Gelb) (L)(Weiß)
- Seite 65 Feststellbremse verdrahten. Leitungsdraht für externe Fernbedienung (Braun mit schwarzem Streifen) Wenn Sie eine externe Fernbedienung verwenden, die nicht von Panasonic hergestellt wurde, wenden Sie sich vor dem Anschluss an den Herstellerdes Produktes. Stromsteuerkabel des externen Verstärkers (Blau mit weißem Streifen) An einen externen Verstärker.
-
Seite 66: Anschluss Eines Rückfahrkamera
Elektrischer Anschluss (Fortsetzung) Anschluss eines Rückfahrkamera Hinweis: ¡ Siehe auch die Bedienungsanleitungen der anzuschließenden Geräte. Kamera-Eingang (Gelb) Rückfahrkamera- Steuergerät CQ-VD5505N (Rückseite) Kamera-Eingang Rückfahrkamera (Video) (Gelb) (CY-RC50KN) u Versorgungsstecker RCA-Kabel Rückwärtsgangkabel (Violett mit weißem Streifen) Anschluss des Rückwärtsgangkabels Falls eine optionale Rückfahrkamera verwendet wird, muss das Rückwärtsgangkabel angeschlossen werden. -
Seite 67: Anschluss An Einen Tv-Tuner
Hinweis: ¡ Siehe auch die Bedienungsanleitungen der anzuschließenden Geräte. Versorgungsstecker RCA-Kabel (Mitgeliefert mit CY-TUP153N) (Mitgeliefert mit CY-TUP153N) PWR-CONT Leistungssteuerungs- kabel (Video) (Video) (Gelb) (Gelb) CQ-VD5505N (Rückseite) TV-Tuner CY-TUP153N (Option) Klemmverbinder (Handelsübliches Produkt) (L) (Weiß) (R) (Rot) (Schwarz) u Versorgungsstecker (Schwarz) RCA-Kabel (L) (Weiß) -
Seite 68: Anschluss Eines Vcr Oder Camcorders
¡ Um einen einwandfreien Anschluss sicherzustellen, die Form der an den anzuschließenden Geräten vorhandenen Stecker und deren Anschlussstellen überprüfen. RCA-Kabel (L) (Weiß) (Weiß) (Video) (Gelb) (R) (Rot) (Video) (Gelb) (Rot) Beispiel: Video-Ausgang AUDIO Links AUDIO Rechts INTELLIGENT SYSTEM POWER BS G-CODE Camcorder CQ-VD5505N (Rückseite) CQ-VD5505N... -
Seite 69: Anschluss Des Rückwärtigen Monitors
COLOR LCD MONITOR ON (G) Vorsicht Rückwärtiger Monitor ¡An die Personen auf den Vordersitzen: Bitte hören Sie sich während der Fahrt nur Audio an. AUDIO Rechts Panasonic VM1500 AUDIO Links Beispiel: Video-Eingang (Video) (Gelb) CQ-VD5505N (Rückseite) (Video) (Gelb) RCA-Kabel CQ-VD5505N... - Seite 70 Matsushita Electric Industrial Co., Ltd. Web Site : http://panasonic.net YFM294C105CA PTW1206-2037 Printed in China...
