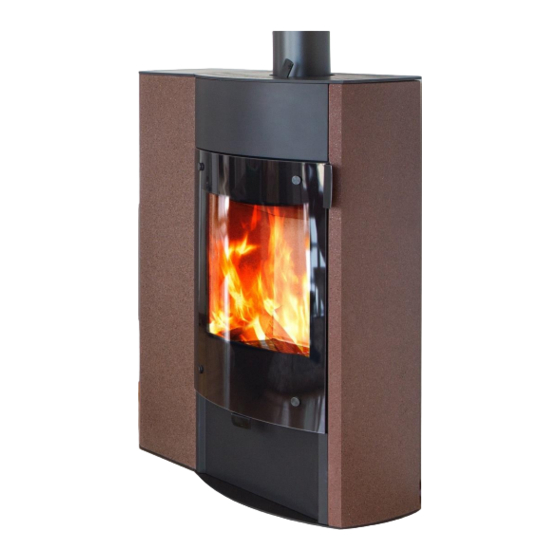

TIBA VEGA Montageanleitung
Vorschau ausblenden
Andere Handbücher für VEGA:
- Installations- und bedienungsanleitung (28 Seiten) ,
- Bedienungsanleitung (15 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für TIBA VEGA
Inhaltszusammenfassung für TIBA VEGA
- Seite 1 Montageanleitung VEGA & VEGA L...
-
Seite 2: Inhaltsverzeichnis
1.5. Zulassungen und Geräteschild: ..............5 1.6. Anschluss Abgasführung und Verbrennungsluftversorgung bei raumluftunabhängigem Betrieb ..............5 1.7. Zuluftanschluss unten/hinten: VEGA ............6 1.8. Anschluss an Luft-Abgasschornstein: ............7 Auspacken des VEGA: .................. 8 2.1. Abmessungen VEGA L .................. 8 2.2. -
Seite 3: Vor Dem Aufstellen
Vor dem Aufstellen Hinweis Lesen Sie diese Montageanleitung durch, bevor Sie mit dem Speicher- ofen arbeiten! Sie enthält wichtige Hinweise für Ihre persönliche Sicherheit. 1.1. Bodentragfähigkeit: Überzeugen Sie sich vor dem Aufstellen, ob die Tragfähigkeit der Unterkonstruk- tion dem Gewicht des Ofens standhält. Starke Schwingungen von elastischen Unterkonstruktionen (Holzböden) können zu Defekten am Ofen führen. -
Seite 4: Sicherheitsabstände
1.3. Sicherheitsabstände: VORSICHT VORSICHT Bei brennbaren Materialien (Holzverkleidung, Täfer, Stoff, usw.) gibt es feuerpolizeilich vorgeschriebene Mindest-, oder Sicherheitsabstände. Diese betragen gemäss nachfolgender Tabelle: Sicherheitsabstand A Seiten benötigen zu brennbaren Materialien einen Mindestabstand von 45 cm Sicherheitsabstand B Es sind die Länderspezifischen Vorschriften zu beachten. Sicherheitsabstand C+D Brennbare Fussbodenmaterialien benötigen einen Mindestabstand von 50 cm, seitlich 30cm... -
Seite 5: Zulassungen Und Geräteschild
1.5. Zulassungen und Geräteschild: Das Geräteschild gibt Auskunft über die verschiedenen Zulassungen des VEGA. Das Schild ist unten auf der linken Innenseite des Ofengehäuses an- gebracht. Bei technischen Rückfragen zum Ofen, oder bei Fragen der Garantie ist immer die Ofennummer auf dem Geräteschild anzugeben, um den Ofen identifizieren zu können. -
Seite 6: Zuluftanschluss Unten/Hinten: Vega
1.7. Zuluftanschluss unten/hinten: VEGA Handelsübliches Rauchrohr Anschluss am Schorn- Ø150mm, Wandstärke stein mit Dichtschnur oder 2mm, bei Bedarf mit abge- Hochtemperatur-silikon dichteter Putzöffnung abgedichtet z.B Aluschlauch isoliert Lindab THCOMB z.B Aluschlauch isoliert Lindab THCOMB 100mm 100mm Kondensat Bildung ist mit geeigneten Mass-... -
Seite 7: Anschluss An Luft-Abgasschornstein
1.8. Anschluss an Luft-Abgasschornstein: Rauchrohr d=150 Handelsübliches Rauchrohr Wandstärke 2mm mit abgedichteter Putzöffnung Anschluss am Schornstein mit Dichtschnur oder Hochtempe- ratursilikon abdichten! Abgasschornstein Zuluft: Thermisch getrennt von der Abgasleitung Empfohlen Lindab Bogen BKU90° NW100 mit Über- gangsstück MF NW100... -
Seite 8: Auspacken Des Vega
Glas der Feuertüre. Bei der Werksabnahme wurde jedes Gerät zusammengestellt, auf Vollständigkeit und Beschädigungen überprüft. Sollten trotzdem Mängel vorliegen, welche auf Transport- schäden zurückzuführen sind, wenden Sie sich umgehend nach Anlieferung an die Tiba AG. 2.1. Abmessungen VEGA L... -
Seite 9: Abmessungen Vega
2.2. Abmessungen VEGA WARNUNG Schwere Komponenten Komponenten können hohe Gewichte aufweisen. Unsachgemässer Umgang führt zu schweren Verletzungen! Verwenden Sie geeignete Hebezeuge und Hilfsmittel! VEGA L = ca. 345kg VEGA = ca. 250kg... -
Seite 10: Aufbauschritte
Die Zuluft kann vertikal nach unten oder horizontal nach hinten, mittels han- delsüblichem Alu-Flex Rohr NW 100mm, dicht angeschlossen werden. Der Anschluss des VEGA ist mit einem handelsüblichen Anschlussstutzen mit Dichtlippe ausgestattet, welche ein herausrutschen des Alu-Flex Rohres verhin- dert. -
Seite 11: Montage /Demontage
3.3. Montage /Demontage Zum Einbringen des VEGA müssen die Verkleidungselemente in nachfolgender Reihenfolge demontiert und auf einer weichen Unterlage zwischengelagert wer- den. Dadurch wird das Gewicht des Ofens stark reduziert und Beschädigungen der Verkleidung während der Einbringung verhindert. Der nachfolgende Zusam- menbau erfolgt in umgekehrter Reihenfolge. - Seite 12 5. Seitenverkleidungen aushängen und 6. Frontplatte Anbaumodul aushängen entfernen und entfernen Hinweis Es ist wichtig, dass Rauchrohrverbindungen und Putzöffnungen dicht sind. Das Gleiche gilt für die Übergänge: Stutzen zu Kamin und Rauch- rohr zu Decken- oder Wandanschluss. Hinweis Vor der Inbetriebnahme ist zu prüfen, dass die Türe selbsttätig schliesst und die Türe Dicht ans Gehäuse gezogen wird.
-
Seite 13: Inbetriebnahme, Instruktion Und Befeuerung
3.4. Inbetriebnahme, Instruktion und Befeuerung Befeuern Sie den Ofen und instruieren Sie den Benutzer anhand der Be- dienungsanleitung. Machen Sie den Kunden auf die Sicherheits-und An- wendungshinweise aufmerksam. Hinweis Weisen Sie den Kunden darauf hin, dass eine defekte Dichtung aus Sicherheitsgründen umgehend ersetzt werden muss. - Seite 15 Tiba AG Hauptstrasse 147 CH-4416 Bubendorf Telefon: +41 (0) 61 935 17 10 Fax: +41 (0) 61 931 11 61 info@tiba.ch www.tiba-tonwerk.ch...
