Hensel GMH 3111 Betriebsanleitung
Verwandte Anleitungen für Hensel GMH 3111
Inhaltszusammenfassung für Hensel GMH 3111

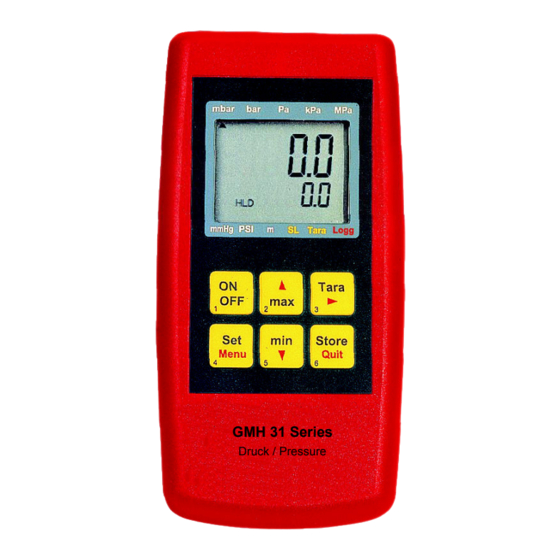

- Seite 1 Version 7.0 für GMSD, GMXD, MSD und MXD - Drucksensoren GMH 31 Series Druck / Pressure WEEE-Reg.-Nr. DE 93889386 Vertrieb Hensel Mess-, Regel- und Prüftechnik GmbH & Co KG ℡ +49 (0) 35877 / 231-0 +49 (0) 35877 / 231 23...
-
Seite 2: Inhaltsverzeichnis
H61.0.12.6B-05 Betriebsanleitung GMH 3111 Seite 2 von 12 INHALT ALLGEMEINER HINWEIS ........................3 SICHERHEIT ............................3 ....................3 ESTIMMUNGSGEMÄßE ERWENDUNG ....................3 ICHERHEITSZEICHEN UND YMBOLE ........................3 ICHERHEITSHINWEISE PRODUKTBESCHREIBUNG.........................4 ..........................4 IEFERUMFANG ....................4 ETRIEBS ARTUNGSHINWEISE BEDIENUNG ............................5 ..........................5 NZEIGEELEMENTE ..........................5 EDIENELEMENTE ............................6 NSCHLÜSSE .............................6 UFSTELLER INBETRIEBNAHME..........................7 KONFIGURIEREN DES GERÄTES.......................7... -
Seite 3: Allgemeiner Hinweis
H61.0.12.6B-05 Betriebsanleitung GMH 3111 Seite 3 von 12 1 Allgemeiner Hinweis Lesen Sie dieses Dokument aufmerksam durch und machen Sie sich mit der Bedienung des Gerätes ver- traut, bevor Sie es einsetzen. Bewahren Sie dieses Dokument griffbereit und in unmittelbarer Nähe des Geräts auf, damit Sie oder das Fachpersonal im Zweifelsfalle jederzeit nachschlagen können. -
Seite 4: Produktbeschreibung
H61.0.12.6B-05 Betriebsanleitung GMH 3111 Seite 4 von 12 Wenn anzunehmen ist, dass das Gerät nicht mehr gefahrlos betrieben werden kann, so ist es außer Betrieb zu setzen und vor einer weiteren Inbetriebnahme durch Kennzeich- nung zu sichern. Die Sicherheit des Benutzers kann durch das Gerät beeinträchtigt sein, wenn es z.B. -
Seite 5: Bedienung
H61.0.12.6B-05 Betriebsanleitung GMH 3111 Seite 5 von 12 4 Bedienung 4.1 Anzeigeelemente Hauptanzeige: zeigt den aktuellen Messwert an Anzeigepfeile für Messwert-Einheiten Nebenanzeige: zeigt u.a. Min-, Max- oder Hold-werte an. SL: erscheint bei aktivierter Höhenkorrektur (Sea Level) Tara: signalisiert, ob Tara-Funktion aktiviert ist Logg: Bei dieser Gerätevariante nicht benutzt... -
Seite 6: Anschlüsse
H61.0.12.6B-05 Betriebsanleitung GMH 3111 Seite 6 von 12 4.3 Anschlüsse Ausgang: Anschluss für galv. getrennten Schnittstel- lenadapter (Zubehör: USB 3100, USB 3100 N, GRS 3100, GRS 3105) Anschlüsse für Drucksensoren der GMSD, GMXD bzw. MSD, MXD-Familie Stromversorgung: die Netzgerätebuchse befindet sich auf der linken Geräteseite 4.4 Aufsteller... -
Seite 7: Inbetriebnahme
H61.0.12.6B-05 Betriebsanleitung GMH 3111 Seite 7 von 12 5 Inbetriebnahme inschalten. Sensor verbinden, Gerät mit der Taste Nach dem Segmenttest zeigt das Gerät kurz Informationen zu seiner Konfiguration an: • falls ein Nullpunktabgleich durchgeführt worden ist, wird dies mit der Anzeige „nuLL Corr“ signalisiert. -
Seite 8: Höhenkorrektur Bei Absolutdruck -Sensoren ( Z .B. Gmsd Ba, Msd Bae)
H61.0.12.6B-05 Betriebsanleitung GMH 3111 Seite 8 von 12 7.2 Höhenkorrektur bei Absolutdruck-Sensoren (z.B. GMSD4BA, MSD4BAE) Das Gerät misst den Absolutdruck der Umgebungsluft. Dieser ist jedoch nicht mit dem von Wetterstationen angegebenen „Luftdruck auf Meereshöhe“ zu verwechseln! Bei dieser Druckangabe wird die höhenbeding- te Luftdruckabnahme herausgerechnet. -
Seite 9: Justierung Des Gerätes
H61.0.12.6B-05 Betriebsanleitung GMH 3111 Seite 9 von 12 9 Justierung des Gerätes 9.1 Nullpunktkorrektur Sensor ('OFFS') Für die Messung kann eine Nullpunktverschiebung vorgenommen werden: Angezeigter Wert = gemessener Wert – Offset Standardeinstellung: 'off' = 0.0, d.h. es wird keine Korrektur vorgenommen. Die Nullpunktkorrektur wird zusammen mit der Steigungskorrektur (s.u.) vor allem zum Abgleich von Sensorabweichungen verwendet. -
Seite 10: Fehler- Und Systemmeldungen
H61.0.12.6B-05 Betriebsanleitung GMH 3111 Seite 10 von 12 11 Fehler- und Systemmeldungen Anzeige Bedeutung Abhilfe Batteriespannung schwach, Funktion ist Neue Batterie einsetzen nur noch kurze Zeit gewährleistet Batterie ist leer Neue Batterie einsetzen Bei Netzgerätebetrieb: falsche Spannung Netzgerät überprüfen / austauschen Es ist kein Sensor angesteckt Gerät ausschalten und Sensor anstecken... -
Seite 11: Technische Daten
H61.0.12.6B-05 Betriebsanleitung GMH 3111 Seite 11 von 12 12 Technische Daten Messdaten: Anzeigebereich: maximal -19999...19999 Digit, je nach verwendeten Sensor Messbereich, Auflösung: je nach verwendeten Sensor Druckeinheiten: mbar, bar, kPa, MPa, mmHg, PSI, mH umschaltbar, je nach verwendeten Sensor Genauigkeit: (typ.) ±0,1%FS... -
Seite 12: Rücksendung Und Entsorgung
H61.0.12.6B-05 Betriebsanleitung GMH 3111 Seite 12 von 12 13 Rücksendung und Entsorgung 13.1 Rücksendung Alle Geräte, die an den Hersteller zurückgeliefert werden, müssen frei von Messstoffresten und anderen Gefahrstoffen sein. Messstoffreste am Gehäuse oder am Sensor können Perso- nen oder Umwelt gefährden.
