Art. 1384034

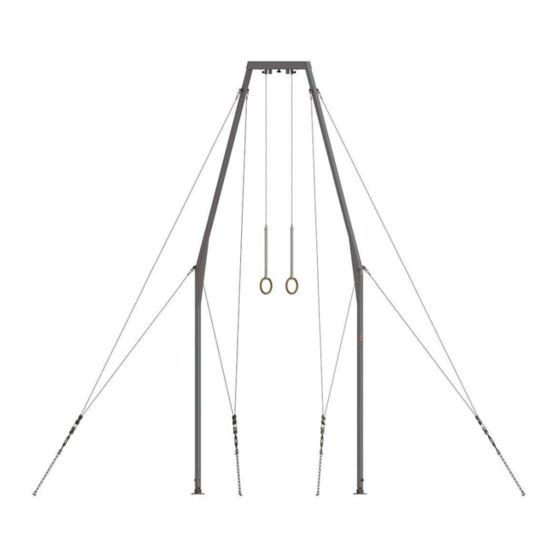

Ringegerüst „Berlin"
Ring Frame „Berlin"
Produktinformation / Product information
Aufbau- und Gebrauchsanleitung / Assembly and user manual
SPIETH Gymnastics GmbH – offizieller Partner von:
SPIETH Gymnastics GmbH
In den Weiden 13
73776 Altbach
Telefon +49 (0)7153/50 32 800
Telefax +49 (0)7153/50 32 811
www.spieth-gymnastics.com
info@spieth-gymnastics.com
1
Werbung
Verwandte Anleitungen für SPIETH Gymnastics Berlin
Inhaltszusammenfassung für SPIETH Gymnastics Berlin

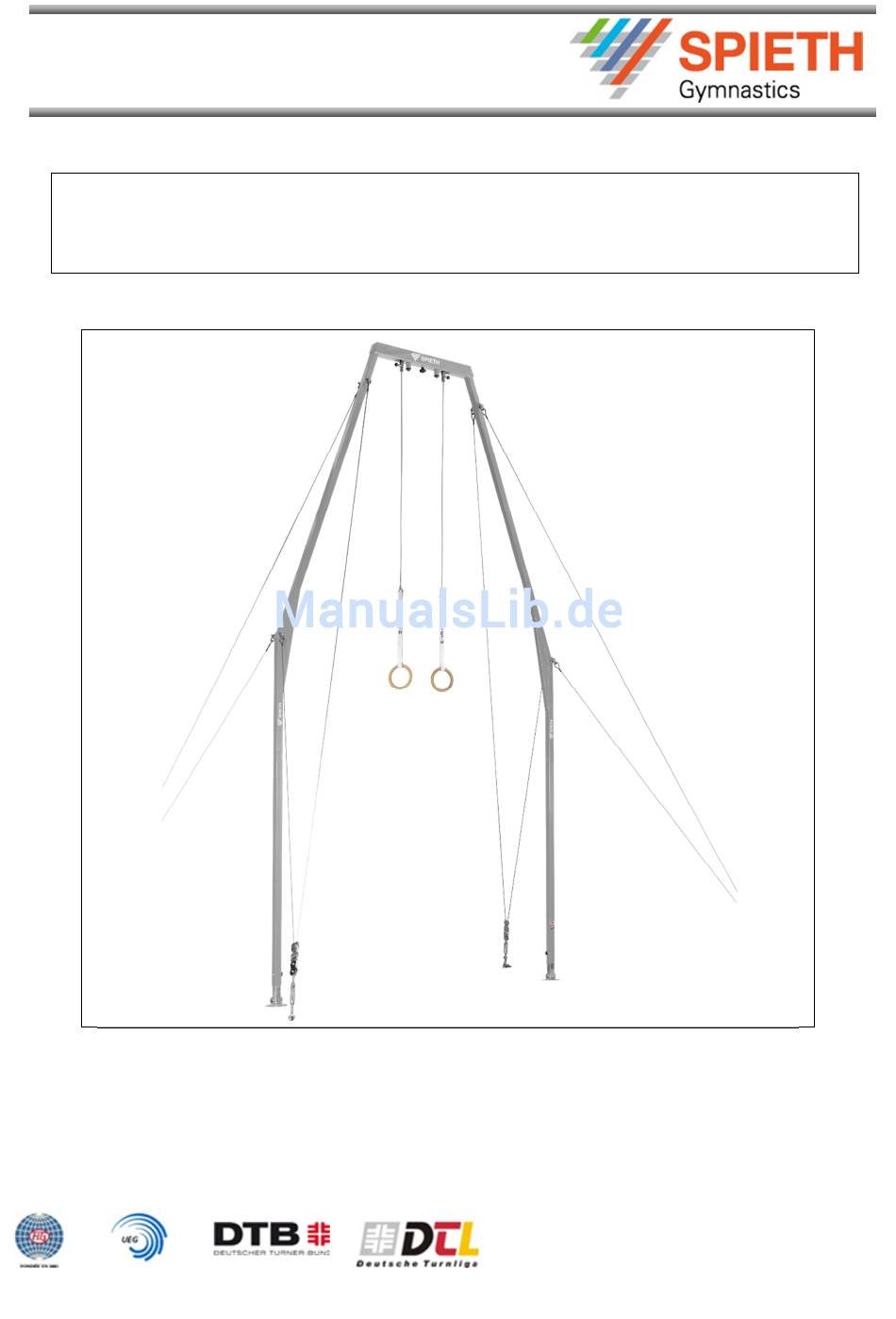

- Seite 1 Ring Frame „Berlin“ Produktinformation / Product information Aufbau- und Gebrauchsanleitung / Assembly and user manual SPIETH Gymnastics GmbH In den Weiden 13 SPIETH Gymnastics GmbH – offizieller Partner von: 73776 Altbach Telefon +49 (0)7153/50 32 800 Telefax +49 (0)7153/50 32 811 www.spieth-gymnastics.com...
-
