Kunzer 7IHG6.3 Bedienungsanleitung

Kunzer 7IHG6.3 Bedienungsanleitung

Induktionsheizgerät

Werbung

Bedienungsanleitung
Induktionsheizgerät
Willy Kunzer GmbH
Römerstraße 17
7IHG6.3
1
D - 85661 Forstinning

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Kunzer 7IHG6.3

  • Seite 1 Bedienungsanleitung Induktionsheizgerät Willy Kunzer GmbH Römerstraße 17 7IHG6.3 D - 85661 Forstinning...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsangabe Vorwort Sicherheitsvorschriften Komponenten des Induktionsheizgeräts Funktionsweise Vorbereitung für die Verwendung Verwendung der Induktionsspulen Verwendung des flexiblen Induktionskabels Verwendung des Induktionsdrahtes Verwendung der Induktionsplatte 10. Störungsbeseitigung 11. Demontage 12. Reinigungsvorschriften 13. Garantie und Reparatur 14. Umweltgerechte Entsorgung 15. Definitionen 16. Verbrauchsmaterial...
  • Seite 3: Vorwort

    Vorwort Vielen Dank für die Verwendung unseres Induktionsheizgerätes. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie beste Ergebnisse erzielen. Es handelt sich um ein Induktionsheizsystem für Werkstätten/Automobil- bereich. Mit Hilfe von Hochfrequenz-Magnetfelder werden metallische und magneti- sche Gegenstände (Schrauben, Muttern, Lager usw) erhitzt. Es handelt sich um eine flammenlose Hitze, die bestens geeignet ist um Kunststoffteile zu entfernen.
  • Seite 4 B. Persönliche Sicherheitsvorschriften Betreiben Sie das Induktionsheizgerät nicht und bleiben Sie mindestens einen Meter von einem in Betrieb befindlichen Induktionsheizgerätes entfernt, wenn Sie einen Herzschrittmacher oder irgendeine andere Art von elektronischem oder metallischem chirurgischen Implantat besitzen. Obwohl die Magnetfelder, die von den Werkzeugen ausstrahlen, nur einige Zoll weit strahlen, stellen sie ein gefährliches Risiko für den korrekten Betrieb aller implantierten medizinischen elektronischen Geräte beim Benutzer und allen Umstehenden dar.
  • Seite 5 Betreiben Sie den Heizstab nicht, während Sie unter dem Einfluss von Drogen, Alkohol oder irgendwelchen Medikamenten stehen. Verwenden Sie den Heizstab nicht innerhalb von 10 cm von irgendeiner Airbag-Komponente. Die Wärme, die vom Induktionsheizgerät ausgeht, kann das Treibmittel des Airbags entzünden, was verursacht, dass es ohne Warnung explodiert.
  • Seite 6 Trennen Sie das Induktionsheizgerät von der Stromzufuhr, wenn es nicht in Betrieb ist. Verlängerungskabel: Wenn ein Verlängerungskabel notwendig ist, sind nur die folgenden zwei Kabellängen für die Verwendung mit dem Induktionsheizgerät 7IHG6.3 autorisiert: 14-AWG = ca. 8 m 12-AWG = ca. 16 m Verwenden Sie jeweils nur ein einziges Verlängerungskabel.
  • Seite 7 E. Sicherheitsvorschriften für die Verwendung des Induktionsheizgerätes Lassen Sie das Induktionsheizgerät nicht unbeaufsichtigt, wenn es einge- schaltet ist. Versuchen Sie nicht, das Induktionsheizgerät zu reparieren oder zu war- ten. Es gibt keine Teile, die von Benutzer zu warten sind, abgesehen vom Austauschen der Spulenaufsätze.
  • Seite 8: Komponenten Des Induktionsheizgeräts

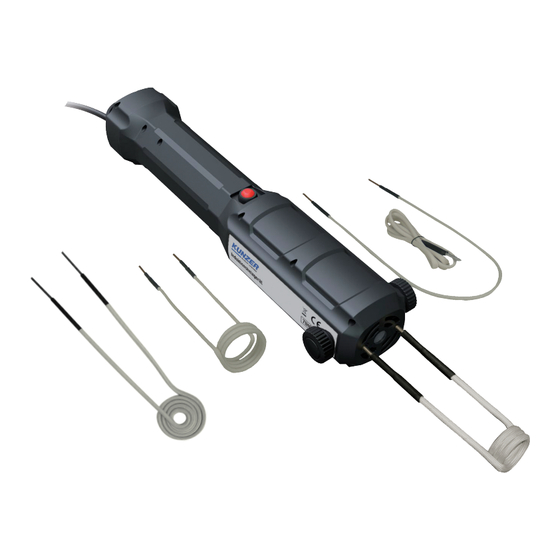

    Komponenten Induktionsheizgerät Standardzubehör 1. LED-Licht (zweifarbig, weiß für 10. ¾" Spule Arbeiten, geld für Überhitzen) 11. 1¼" Spule 2. Elektroden (oben) 12. flexibles Induktionskabel 3. Entlüftung (unten) 13. Induktionsdraht 4. Schraube für Spulenbefestigung 14. runde Induktionsplatte 5. Typenschild 15. Koffer 6.
  • Seite 9: Funktionsweise

    Funktionsweise Wenn das Netzkabel mit einer Netzsteckdose mit Fehlerstromschutzschalter verbunden ist, stellt es einen richtig geerdeten Stromversorgungsanschluss sicher. Das Induktionsheizgerät (7) transformiert die Spannung gemäß Typenschild. Eine Arbeitsspule, z.B. die Spulen (10) oder (11), das flexible Induktionskabel (12), der Induktionsdraht (13) oder die Induktionsplatte (14) wird ind das Ende der Elektroden (2) eingesteckt und dann mit Klemm- schrauben (4) befestigt.
  • Seite 10: Vorbereitung Für Die Verwendung

    Vorbereitung für die Verwendung Lesen und verstehen Sie alle Sicherheitswarnungen und Vorsichtsmaß- nahmen in dieser Anleitung, bevor Sie das Induktionsheizgerät benutzen. Generator und Induktionsheizgerät Das Induktionsheizgerät ist auf eine Stromversorgung ausgelegt, die auf dem Label aufgedruckt ist und funktioniert ohne Schaden bei Spannun- gen, die max.
  • Seite 11: Verwendung Der Induktionsspulen

    Verwendung der Induktionsspulen Die Induktionsspulen (10, 11) werden verwendet, um Muttern, Befesti- gungselemente, festgefressene Türangeln, Auspuffkrümmerbolzen, Last- wagen-Rahmenbolzen und Sensoren (O ) zu erhitzen. Die Lebensdauer der Induktionsheizspule kann dadurchverlängert werden, dass man Gegenstände nur so weit erhitzt, dass die festge- fressene Rostverbindung gebrochen wird.
  • Seite 12: Verwendung Des Induktionsdrahtes

    Verwendung des Induktionsdrahtes Funktion: Der Induktionsdraht (13) kann so geformt werden, dass jede der vorhergehenden Spulenarbeiten ausgeführt werden kann, bzw. benutzerspezifische Teile oder Hageldellen/leichte Dellen entfernt werden können. A. Lösen von korrodierten, eingerosteten und “festgefressenen” Schrauben und Muttern > ¾” 1. Führen Sie Punkt “IV. Vorbereitung für die Verwendung” durch 2.
  • Seite 13 3. Halten Sie den Induktionsdraht 1,25 bis 2,5 cm über eine Delle, bewegen Sie ihn in einer kleinen Kreisbewegung und bringen Sie sie allmählich näher an die Delle, aber belassen Sie sie um die Außenseite der Krone der Delle herum. Sobald die Delle schrumpft, ziehen Sie den Induktionsdraht schnell weg und kühlen die behandelte Delle mit einem feuchten Lappen.
  • Seite 14 Verwendung des Induktionskabels Funktion: Der Induktionskabel (12) wird verwendet, um einen Gelenkkörper von einem Achsgehäuse und festsitzende 0 Sensoren zu lösen und Kugel- gelenke zu entfernen. Erweitern eines Werkstücks, um ein ineinandergreifendes Teil zu entfernen. 1. Führen Sie Punkt “IV. Vorbereitung für die Verwendung” durch 2.
  • Seite 15: Verwendung Der Induktionsplatte

    Verwendung der runden Induktionsplatte Funktion: Die Induktionsplatte (14) wird benutzt, um Aufkleber, Klebefolien, Grafiken, Abzeichen, kleine Flankenschutzleisten und Strichcodes zu entfernen. Entfernen von angeklebten Teilen. 1. Führen Sie Punkt “IV. Vorbereitung für die Verwendung” durch 2. Führen Sie beide Enden der Induktionsplatte in die Elektrode ein und ziehen Sie die Feststellschrauben an.
  • Seite 16: Störungsbeseitigung

    Störungsbeseitigung 1. Das Induktionsheizgerät schaltet sich ab, wenn es überhitzt wird, alledings haben die Elektroden keinen Überhitzungsschutz. Deshalb gibt es einen Arbeitszyklus (siehe Punkt E – Sicherheitsvorschriften). Wenn sich das Induktionsheizgerät plötzlich abschaltet und das LED-Licht wechselt die Farbe von weiß zu gelb: versichern Sie sich, dass die Stromzufuhr nicht unterbrochen ist.
  • Seite 17: Reinigungsvorschriften

    Reinigungsvorschriften A. Korrekte Reinigung 1. Stellen Sie sicher, dass das Gerät ausgeschaltet und vom Netz getrennt ist. Verwenden Sie ein trockenes, sauberes, weiches Stoff- oder Papiertuch, um Fett, Öl und anderen Schmutz vom Induktionsheizgerät, den Werkzeugen und den Stromkabeln zu entfernen, bevor Sie das Gerät in den Koffer zurück- legen.
  • Seite 18: Garantien Und/Oder Reparaturen

    Garantien und/oder Reparaturen Wir garantieren für ein Jahr ab dem Ersterwerbsdatum, dass das Induktionsheizgerät und jegliche Teile davon, mit Ausnahme aller Arbeits- spulen, frei von Material- und Herstellungsfehlern sind, wenn sie gemäß dieser Bedienungs- und Sicherheitshinweise verwendet werden. Die Garantie ist nicht übertragbar.
  • Seite 19: Definitionen

    Definition 1. Tempern: Erhitzen von Metallen, um die Restspannung zu entfernen oder zu verhindern. 2. Ampère: Die Grund-SI-Einheit des elektrischen Stroms, entspricht einer Amperesekunde pro Sekunde. Abkürzung: A 3. AWG: Abkürzung für American Wire Gauge (amerikanische Norm für Drahtquerschnitte) 4. Kapazität: die Eigenschaft, eine elektrische Ladung speichern zu können. Symbol: C 5.
  • Seite 20 14. Farad: die SI-Einheit der Kapazität, formal definiert als die Kapazität eines Kondensators, zwischen dessen Platten eine Potentialdifferenz von einem Volt auftritt, wenn er durch eine Elektrizitätsmenge, die einer Ampere- sekunde entspricht, geladen werden. Symbol: F 15. Fast-Off®: ein registrierter Produktname für einen Induktor, der für das Entfernen von Flankenschutzleisten, Vinylgrafiken und anderen an Autos aufgeklebten Teilen verwendet wird.
  • Seite 21 27. Induktion: der Prozess, durch den ein Körper, der elektrische oder mag- netische Eigenschaften ausweist, in einem benachbarten Körper ohne Kon- takt Magnetismus, eine elektrische Ladung oder eine elektromagnetische Kraft erzeugt. 28. Ohm: die SI-Einheit des elektrischen Widerstandes, definiert als der elektrische Widerstand zwischen zwei Punkten eines Leiters, wenn eine konstante Potentialdifferenz zwischen diesen Punkten in diesem Leiter einen Strom von einem Ampere erzeugt.
  • Seite 22: Verbrauchsmaterial

    Verbrauchsmaterial 7IHGZ07 7IHGZ07 7-teiliges Induktionsspulenset 800IHG13 Induktionsspule Ø 13 mm, Länge 135 mm 800IHG19 Induktionsspule Ø 19 mm, Länge 140 mm 800IHG23 Induktionsspule Ø 23 mm, Länge 140 mm 800IHG26 Induktionsspule Ø 26 mm, Länge 260 mm 800IHG32 Induktionsspule Ø 32 mm, Länge 210 mm 800IHG38 Induktionsspule Ø...
