Vorbereiten der kurzen Hydraulikschläuche

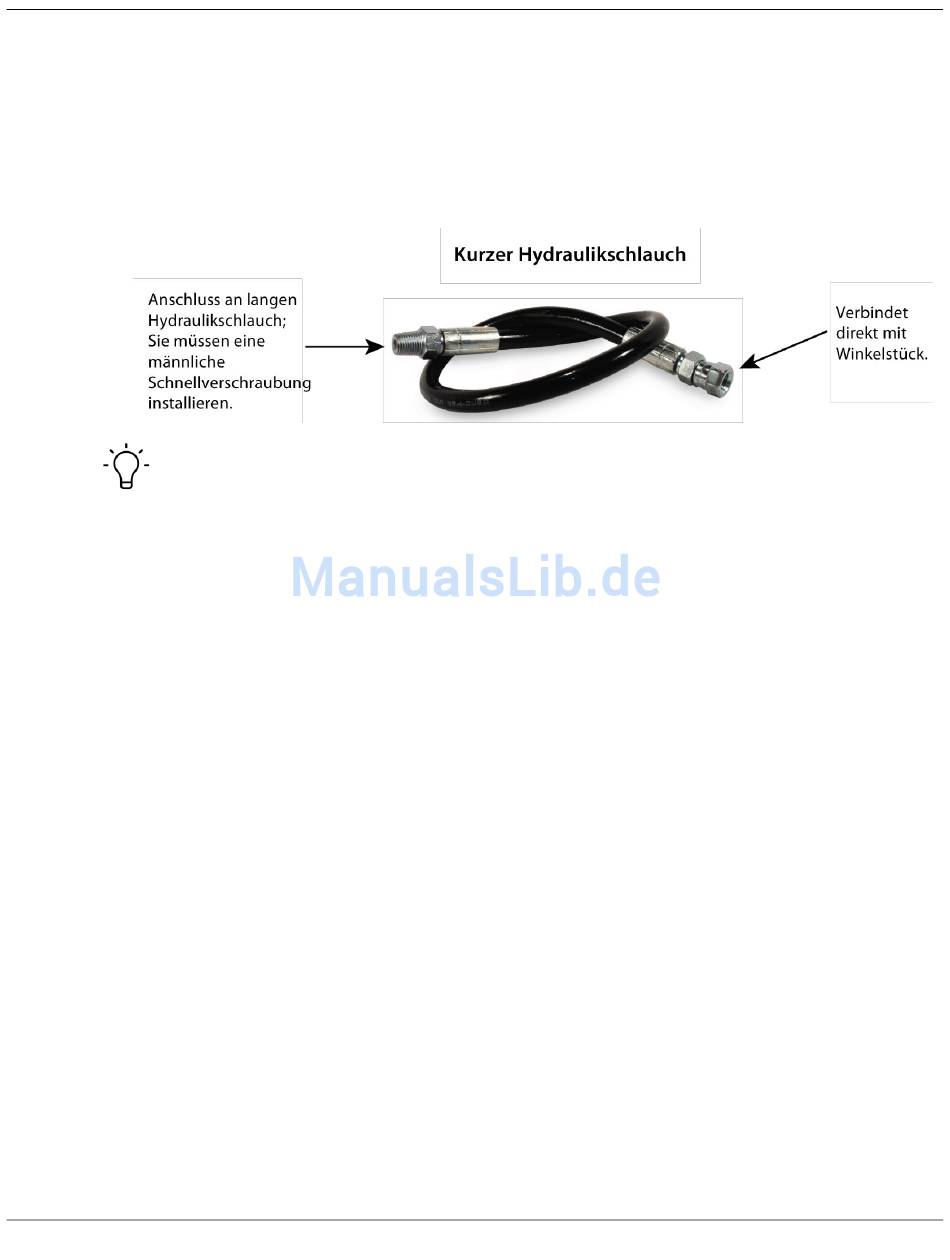

Ihr QuickJack kommt mit zwei kurzen Hydraulikschläuchen, die vor dem Gebrauch aufgestellt
werden müssen:
•
Das weibliche Ende wird an der Ellbogenarmatur des Hydraulikzylinders an der QuickJack-
Rahmenmontage befestigt. Sie brauchen hierfür keine passende Ergänzung.
•
Das männliche Ende benötigt eine männliche Schnellverschluss-Montage. Es verbindet sich
dann mit einem weiblichen Schnellverschluss an einem der langen Hydraulikschläuche.
Tipp:
Zum Einrichten und Verbinden der kurzen Hydraulikschläuche:
1. Kleine Hydraulikschläuche lokalisieren und Schutzkappen entfernen.
2. Die Außengewinde-Verschraubungen auf jedem kurzen Hydraulikschlauch mit
Gewindedichtband umwickeln.
Nur ein Ende der kurzen Hydraulikschläuche hat einen Außengewinde Anschluss; Das andere
Ende hat eine weibliche Passung, die an der Ellbogenbeschlagung am Hydraulikzylinder
befestigt ist.
Denken Sie daran, die Fäden dreimal in die gleiche Richtung zu wickeln Sie werden die
Gewindebeschläge drehen, wenn Sie sie anschließen.
3. Befestigen Sie eine männliche Schnellverschluss-Befestigung vom QuickJack-Montage-Kit an
das mit Gewinde versehene Ende des kurzen Hydraulikschlauchs. Wiederholen Sie den
zweiten kurzen Hydraulikschlauch.
QuickJack Portable Car Lift
Wenn Sie Ihre QuickJack bewegen möchten, trennen Sie einfach beide kurzen
Hydraulikschläuche von beiden langen Hydraulikschläuchen. Sie müssen den
kurzen Hydraulikschlauch nicht von der Verbindung zum Hydraulikzylinder
trennen. Dies macht es einfach, die Rahmen und die kurzen Hydraulikschläuche
zusammen zu bewegen, und das Antriebsaggregat und die beiden langen
Hydraulikschläuche zusammen an den neuen Standort.
17
P/N 5900959 — April 2017 — Rev. C
