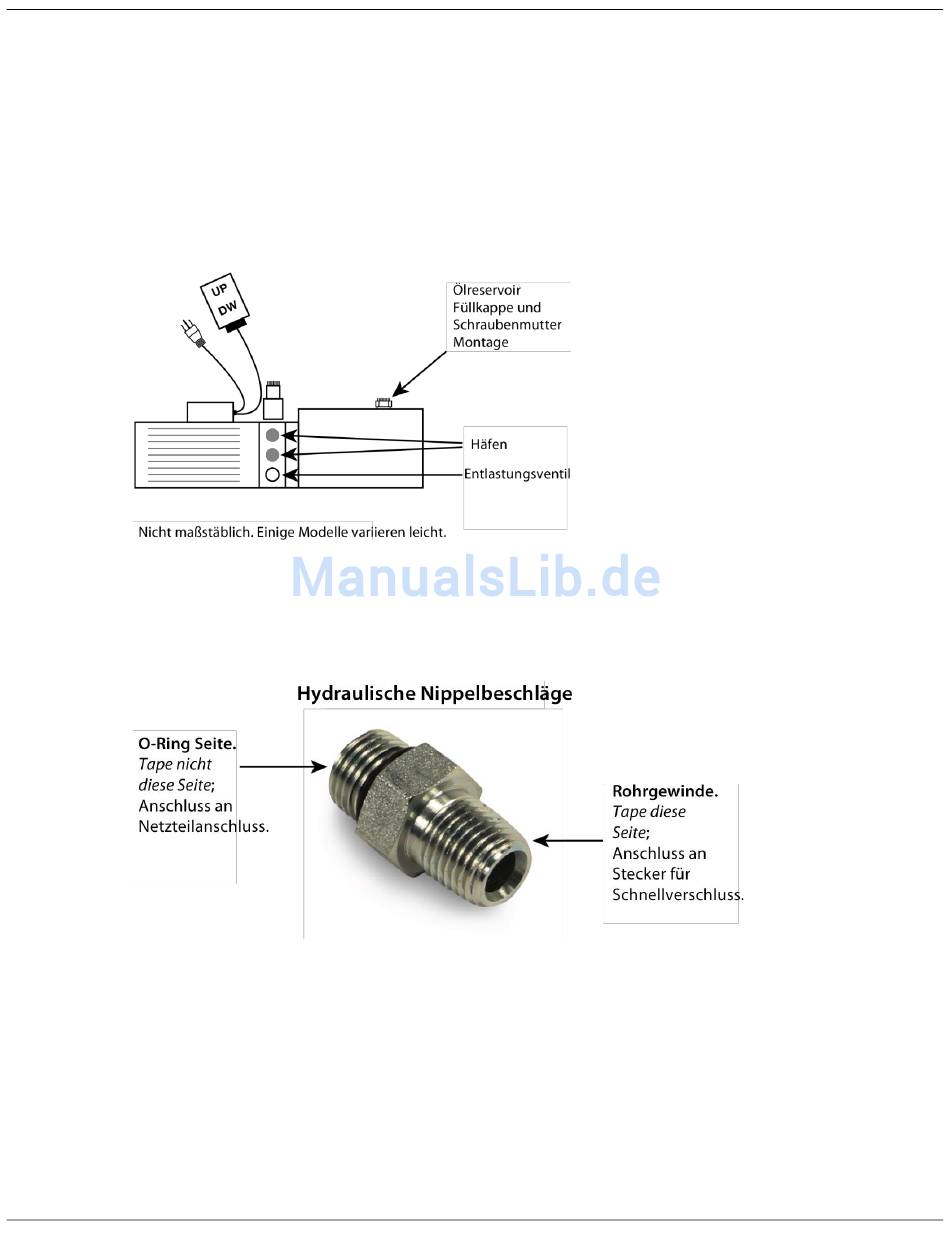

Bevor Sie Ihr Antriebseinheit an den langen Hydraulikschlauch anschließen können, müssen Sie
zunächst zwei hydraulische Nippelarmaturen (an zwei Stellen auf der Vorderseite des Netzteils) an
die Stromversorgungsanschlüsse anschließen und dann zwei Steckverbinder anschließen Die
hydraulischen Nippelbeschläge.
Beachten Sie, dass Sie dies nur einmal tun müssen. Um den QuickJack später zu verschieben,
trennen Sie einfach die Beschläge vom Netzteil. Du musst sie nicht zerlegen.
Zum Anschluss von Hydrauliknippelarmaturen an Stromversorgungsanschlüsse:
1. Entfernen Sie auf dem Antriebseinheit die Plastikverschlußstecker aus den
Stromversorgungsanschlüssen.
2. Holen Sie sich einen Hydraulik-Nippel-Verschluss aus dem QuickJack-Montage-Kit, wickeln Sie
das Gewindedichtband auf die Rohrgewinde (nicht die O-Ringseite) ein, legen Sie die O-
Ringseite in den Netzanschluss ein und ziehen Sie sie dann fest.
Wickeln Sie die Fäden dreimal in die Richtung, in die Sie die Gewindebeschläge drehen
werden, wenn Sie sie anschließen.
Achten Sie darauf, das Fadenabdichtband auf den Fäden zu halten.
3. Wiederholen Sie den zweiten Hydraulik-Nippel-Anschluss.
Zum Anschluss von männlichen Schnellverschlüssen an die Hydraulik-Nippel-Armaturen:
1. Holen Sie sich einen männlichen Schnellverschluss aus dem QuickJack Montage-Kit,
schrauben Sie ihn auf die Rohrgewinde des Hydraulik-Nippel-Verschlusses (mit Gewinde-
Dichtungsband auf ihnen) und ziehen Sie dann fest.
