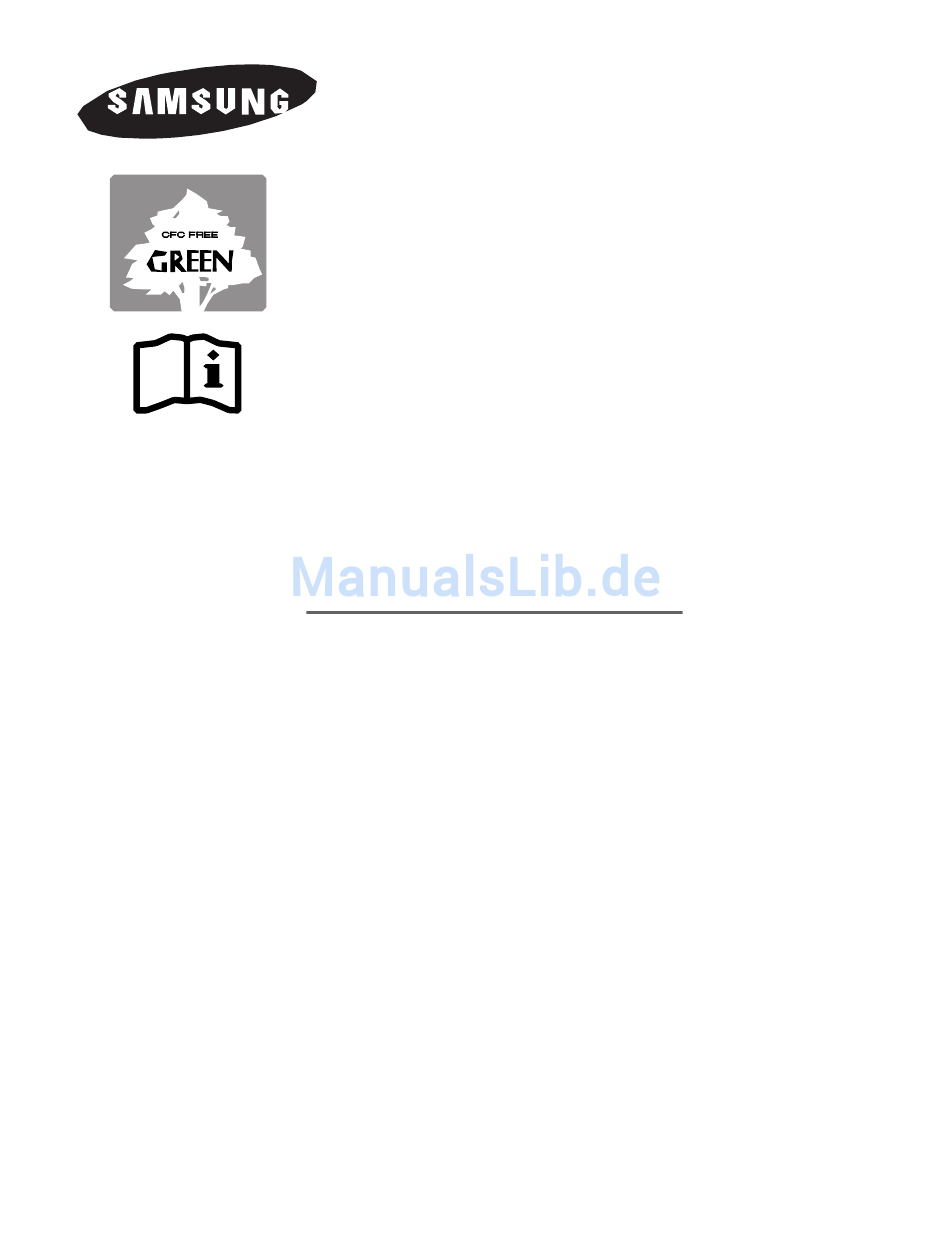

BEDIENUNGS-UND AUFSTELLANLEITUNG
KÜHLGERÄT VORBEREITEN ....................................................................4
WICHTIGE FUNKTIONEN...........................................................................4
BEDIENFELD ...............................................................................................5
DIGITALE ANZEIGETAFEL .........................................................................7
TEMPERATURE INSTELLUNG .................................................................8
EIS- UND KALTWASSERSPENDER..........................................................8
FÄCHER UND ABLAGEN............................................................................9
HINWEISE ZUR LAGERUNG VON LEBENSMITTELN .........................10
ZUBEHÖRTEILE AUS DEM KÜHLABTEIL HERAUSNEHMEN .............14
ZUBEHÖRTEILE REINIGEN.....................................................................15
INNENBELEUCHTUNG AUSWECHSELN ...............................................16
WASSERFILTER ........................................................................................17
TÜREN........................................................................................................17
AUFSTELLEN DES KÜHLGERÄTS ........................................................18
ENTFERNEN DER TÜREN DES KÜHLGERÄTS....................................19
WIEDERANBRINGEN DER TÜREN DES KÜHLGERÄTS .....................22
EINSTELLUNG DES SPIELRAUMS ZWISCHEN DEN TÜREN.............25
INSTALLIEREN DER LEITUNG FÜR DEN WASSERSPENDER ...........28
STÖRUNGSBESEITIGUNG......................................................................33
SIDE-BY-SIDE
KÜHLGERÄT
INHALT
.............................................................4
SCHUBFACH ANLEITUNG ........................................12
(OPTIONALES GETRÄNKEFACH).................15
.................................................................18
.......................2
DA99-00275E REV(0.1)
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Samsung RS21FANS
Inhaltszusammenfassung für Samsung RS21FANS
-
Seite 1: Inhaltsverzeichnis
SIDE-BY-SIDE KÜHLGERÄT BEDIENUNGS-UND AUFSTELLANLEITUNG INHALT WARNUNGEN/HINWEISE ZUR SICHERHEIT .......2 BEDIENUNGSANLEITUNG .............4 KÜHLGERÄT VORBEREITEN ..............4 WICHTIGE FUNKTIONEN................4 BEDIENFELD ....................5 DIGITALE ANZEIGETAFEL .................7 TEMPERATURE INSTELLUNG ..............8 EIS- UND KALTWASSERSPENDER............8 FÄCHER UND ABLAGEN................9 HINWEISE ZUR LAGERUNG VON LEBENSMITTELN ......10 CoolSelect Zone SCHUBFACH ANLEITUNG ........12 ZUBEHÖRTEILE AUS DEM GEFRIERABTEIL HERAUSNEHMEN..14 ZUBEHÖRTEILE AUS DEM KÜHLABTEIL HERAUSNEHMEN .....14 BEVERAGE STATION... -
Seite 2: Warnungen/Hinweise Zur Sicherheit
WARNUNGEN/HINWEISE ZUR SICHERHEIT • Bitte lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme des Geräts sorgfältig durch und bewahren Sie sie für zukünftige Verwendung auf. • Da diese Bedienungsanleitung für mehrere Modelle gilt, können die Merkmale Ihres Kühlgeräts leicht von den in dieser Anleitung beschriebenen Merkmalen abweichen. •... - Seite 3 Dies kann zu schweren Verletzungen führen. Wenn Sie pharmazeutische Gerüche oder Rauch bemerken, ziehen Sie sofort den Netzstecker und wenden Sie sich an den nächsten SAMSUNG Electronics Kundendienst. Berühren Sie die Innenseiten des Gefrierabteils oder die im Gefrierabteil gelagerten Produkte nicht mit feuchten Händen.
-
Seite 4: Bedienungsanleitung
Nachdem Sie die folgenden Schritte durchgeführt haben, sollte Ihre Kühl-Gefrier-Kombination einsatzbereit sein. Ist dies nicht der Fall, überprüfen Sie den Netzanschluss und die Stromversorgung. Wenden Sie sich bei Fragen an den SAMSUNG Kundendienst. Stellen Sie die Kühl-Gefrier-Kombination an Stellen Sie den Temperaturregler auf die einem geeigneten Ort mit ausreichendem kälteste Temperatur und warten Sie eine... -
Seite 5: Bedienfeld
BEDIENFELD Basis-Modell Spender-Modell (Child Lock) Spender-Modell (Moisture Control) TASTE FRIDGE TEMP. TASTE FREEZER TEMP. Zur Einstellung der Temperatur im Kühlabteil Zur Einstellung der Temperatur im drücken Sie mehrmals diese Taste und Gefrierabteil drücken Sie wählen Sie eine Temperatur zwischen 7°C mehrmals diese Taste und wählen und 1°C. - Seite 6 BEDIENFELD Opcional Basis-Modell (mit CoolSelect Zone Spender-Modell (mit CoolSelect Zone Spender-Modell (mit CoolSelect Zone...
-
Seite 7: Digitale Anzeigetafel
DIGITALE ANZEIGETAFEL Freezer Temp. zeigt die aktuelle Temperatur im Gefrierabteil. Fridge Temp. zeigt die aktuelle Temperatur im Kühlabteil. Quick Cool, Thaw und Select zeigen den Status des CoolSelect Zone • Diese Lampe geht an, wenn Sie die Taste Power Freeze drücken. Power Freeze Drücken Sie diese Taste, damit das Gefrierabteil schnell zur eingestellten Temperatur zurückkehrt. -
Seite 8: Temperature Instellung
TEMPERATURE INSTELLUNG Gefrierabteil Kühlabteil • Die Temperatur im Gefrierabteil kann auf 7°C bis 1°C • Die Temperatur im Gefrierabteil kann auf -14°C bis -25°C eingestellt werden. eingestellt werden. • • Drücken Sie die Taste Fridge Temp. so oft, bis die Drücken Sie die Taste Freezer Temp. -
Seite 9: Fächer Und Ablagen

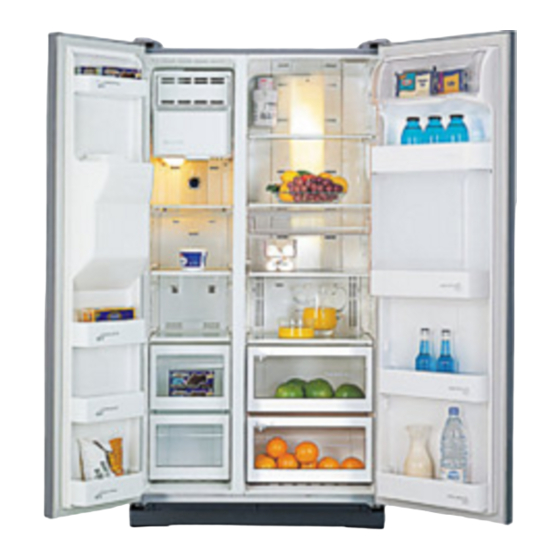

FÄCHER UND ABLAGEN Gefrierabteil Beleuchtung Xtra Space Türfach Beleuchtung EisAusgabe Lichtschalter EisBereitung Glasboden Kippfächer Plastik- Schubfächer Vordere Fußabdeckung Basis-Modell Spender-Modell Kühlabteil Fach für Milchprodukte Wasserfilter (optional) Weinfach Beleuchtung (oben) Fachboden aus Sicherheitsglas Mehrzweckfach Lichtschalter Zusammenklappbarer Beverage Station Fachboden (optional) (optionales Getränkefach) Geruchsfilter Beleuchtung (unten) Eierfach... -
Seite 10: Hinweise Zur Lagerung Von Lebensmitteln
HINWEISE ZUR LAGERUNG VON LEBENSMITTELN Basis-Modell Spender-Modell LAGERUNG VON TIEFKÜHLKOST IM GEFRIERABTEIL Xtra Space (optional) • Kann für Tiefkühlkost wie Pizza, Pasta, Sandwichs und Frühlingsrollen verwendet werden. • Damit sich keine Gerüche auf das Eis übertragen, müssen einge-lagerte Lebensmittel gut eingewickelt sein. Fachboden aus Sicherheitsglas •... - Seite 11 HINWEISE ZUR LAGERUNG VON LEBENSMITTELN LAGERUNG VON LEBENSMITTELN IM KÜHLSCHRANK Fachboden aus Sicherheitsglas • Zur Lagerung aller Arten gekühlter Lebensmittel. • Sicher und unzerbrechlich. • Die kreisförmigen Markierungen auf der Glassoberfläche sind normal. Kühlfach oder CoolSelect Zone Schubfach (optional) • Bewahrt den Geschmack von Lebensmitteln und hält sie länger frisch.
-
Seite 12: Coolselect Zone
CoolSelect Zone SCHUBFACH ANLEITUNG Taste “Select” (Optional) Soft Freeze • Wenn Sie “Soft Freeze” gewählt haben, wird auf der dig- italen Anzeigetafel die Temperatur -5°C angezeigt, egal welche Temperatur für das Kühlabteil eingestellt wurde. • Die “Soft-Freeze” Temperatur hält Fleisch und Fisch länger frisch. -
Seite 13: Anleitung Schubfach Coolselect Zone
ANLEITUNG SCHUBFACH CoolSelect Zone Taste “Quick Cool” • Sie können die Funktion Quick Cool zusammen mit CoolSelect Zone ver- wenden. • “Quick Cool” ermöglicht das Kühlen von 1 - 3 Getränkedosen innerhalb von 60 Minuten. • Um diese Option wieder auszuschalten, drücken Sie die Taste “Quick Cool” noch einmal. -
Seite 14: Zubehörteile Aus Dem Gefrierabteil Herausnehmen
ZUBEHÖRTEILE AUS DEM GEFRIERABTEIL HERAUSNEHMEN Behälter für Eisbereitung (optional) Glasboden • Nehmen Sie den Behälter heraus, indem Sie ihn • Ziehen Sie den Fachboden anheben und herausziehen. soweit wie möglich heraus. Heben Sie ihn an und nehmen Sie ihn heraus. Vordere Fußabdeckung •... -
Seite 15: Beverage Station
Beverage Station (optionales Getränkefach) Um die Beverage StationTM zu öffnen, nehmen Sie den Türgriff der Beverage Station und ziehen ihn nach unten. • Die Beverage Station ist sehr prak- • Es wird empfohlen, die Beverage tisch und senkt den Station zur Lagerung von häufig Energieverbrauch,da Sie die Tür des benötigten Lebensmitteln zu verwen-... -
Seite 16: Innenbeleuchtung Auswechseln
ZUBEHÖRTEILE REINIGEN Geruchsfilter • Entfernen Sie die Abdeckung wie gezeigt mit Hilfe eines Schraubendrehers. • Nehmen Sie die Filterpatrone aus der Abdeckung und weichen Sie sie in sauberem, warmem Wasser mindestens 4 Std. lang ein. Lassen Sie die Patrone dann offen für min- Patrone destens 8 Std. -
Seite 17: Wasserfilter
Lampenabdeckung ( ) mit aus ( ). wieder an. Hilfe eines Schraubendrehers. • Wenden Sie sich für das Auswechseln der Glühlampen (Sockel E14) an Ihren SAMSUNG-Händler. HINWEIS INNENBELEUCHTUNG IM GEFRIERABTEIL (Basis-modell) Ziehen Sie die Nehmen Sie die Setzen Sie die... -
Seite 18: Aufstellanleitung
AUFSTELLEN DES KÜHLGERÄTS Überprüfen der Abmessungen Ihrer Eingangstür • Überprüfen Sie die Abmessungen Ihrer Eingangstür, um festzustellen, ob das Kühlgerät hindurch passt. HINWEIS • Wenn das Kühlgerät wegen seiner Tiefe oder Breite nicht durch die Tür passt, ziehen Sie es wieder zurück. Auswahl des Aufstellorts für das Kühlgerät •... -
Seite 19: Entfernen Der Türen Des Kühlgeräts
ENTFERNEN DER TÜREN DES KÜHLGERÄTS Entfernen der vorderen Fußabdeckung (Optional) Öffnen Sie die Türen von Gefrier- und Kühlabteil und nehmen Sie die vordere Fußabdeckung ab, indem Sie die drei Schrauben gegen den Uhrzeigersinn drehen. VORDERE FUßABDECKUNG SCHRAUBE Leitung der Wasserversorgung vom Kühlgerät trennen (Optional) 1) Entfernen Sie die Schraube von der Klammer ( ). -
Seite 20: Entfernen Der Tür Des Gefrierabteils
ENTFERNEN DER TÜREN DES KÜHLGERÄTS • Heben Sie die Tür gerade nach oben. • Achten Sie darauf, dass die Wasserleitung und die Kabelführung oben an der Tür nicht eingeklemmt werden. HINWEIS • Stellen Sie die Türen auf einen geschützten Untergrund. Entfernen der Tür des Gefrierabteils 1) Entfernen Sie bei geschlossener Tür die obere Scharnierabdeckung ( ) mit Hilfe eines Schraubendrehers und lösen Sie dann die Drähte( ). -
Seite 21: Entfernen Der Tür Des Kühlabteils
ENTFERNEN DER TÜREN DES KÜHLGERÄTS Entfernen der Tür des Kühlabteils 1) Entfernen Sie bei geschlossener Tür die obere Scharnierabdeckung ( ) mit Hilfe eines Schraubendrehers und lösen Sie dann die Drähte ( ). 2) Entfernen Sie die Scharnierschrauben ( ) und Bodenschrauben ( ) gegen den Uhrzeigersinn her aus und nehmen Sie das obere Scharnier ( ) in Pfeilrichtung ( ). -
Seite 22: Wiederanbringen Der Türen Des Kühlgeräts
WIEDERANBRINGEN DER TÜREN DES KÜHLGERÄTS Wiederanbringen der Tür des Gefrierabteils 1) Setzen Sie das untere Scharnier ( ) in die zuge- 2) Befestigen die die Tür des Gefrierabteils, indem hörige Halterung ( ). Sie den Schlauch ( ) an der unteren Seite der Tür durch die Öffnung im unteren Scharnier ( ) führen und nach unten ziehen. -
Seite 23: Wiederanbringen Der Türe Des Kühlabteils
WIEDERANBRINGEN DER TÜREN DES KÜHLGERÄTS Wiederanbringen der Türe des Kühlabteils 1) Setzen Sie das untere Scharnier ( ) in die 2) Setzen Sie die Bohrung in der Tür des zugehörige Halterung ( ). Kühlabteils ( ) über das untere Scharnier ( ). 3) Setzen Sie den Schaft ( ) des oberen Scharniers in die Bohrung ( ). -
Seite 24: Wiederanbringen Des Wasserschlauchs (Optional)
WIEDERANBRINGEN DER TÜREN DES KÜHLGERÄTS Wiederanbringen des Wasserschlauchs (Optional) 1) Drücken Sie die Vorderseite der Muffe ( ) zusammen und schieben Sie die Wasserleitung ( ) in die Muffe. 2) Ziehen Sie die Schraube an der Klammer ( ) an. Wiederanbringen der vorderen fußabdeckung (Optional) Befestigen Sie die vordere Fußabdeckung, indem Sie die drei Schrauben wie in der Abbildung gezeigt anziehen. -
Seite 25: Einstellung Des Spielraums Zwischen Den Türen
EINSTELLUNG DES SPIELRAUMS ZWISCHEN DEN TÜREN Bitte zuerst das Kühlgerät eben ausrichten. Die Türen sind ungleich, wenn das Kühlgerät nicht gerade steht. Setzen Sie einen geraden Schraubendreher (-) Fall 1) Die Tür des Gefrierabteils ist tiefer als die ( ) in einen Schlitz des Einstellfußes ( ), drehen des Kühlabteils Sie ihn im Uhrzeigersinn und richten Sie das Kühlgerät aus. - Seite 26 EINSTELLUNG DES SPIELRAUMS ZWISCHEN DEN TÜREN Kleine Unebenheiten zwischen den Türen ausgleichen. Die Tür des Gefrierabteils ist tiefer als die des Die Tür des Gefrierabteils ist höher als die Kühlabteils des Kühlabteils Einstellteil Einstellteil Öffnen Sie die Türen und stellen Sie sie folgendermaßen ein: 1) Lösen Sie die Mutter ( ) am unteren Scharnier bis zum oberen Ende des Bolzens ( ).
-
Seite 27: Überprüfung Der Leitung Für Den Wasserspender
ÜBERPRÜFUNG DER LEITUNG FÜR DEN WASSERSPENDER (optional) 1) Damit der Eisbereiter einwandfrei arbeiten kann, ist ein Wasserdruck von 137 - 862 kpa erforderlich. Liegt er innerhalb dieses Bereichs, kann ein Behälter mit 100 ml in 10 Sekunden gefüllt werden. 2) Der Wasserfilter entfernt Partikel aus dem Wasser. Er dient nicht zur Sterilisierung oder Vernichtung von Mikroorganismen. -
Seite 28: Anschluss Des Wasserschlauchs Am Kühlgerät
INSTALLIEREN DER LEITUNG FÜR DEN WASSERSPENDER (optional) Beim internen Modell (Fall 1) Anschluss an die Wasserversorgung 1. Kaltwasserleitung - Schließen Sie die Haupt-Wasserversorgung und stellen Sie 2. Rohrklemme den Eisbereiter auf die Position “Off”. 3. Kupfer(oder Plastik)- leitung 4. Andruckmutter - Suchen Sie die nächstliegende Trinkwasserleitung. - Seite 29 INSTALLIEREN DER LEITUNG FÜR DEN WASSERSPENDER Entfernen Sie jegliche Reste aus der Leitung der Wasserversorgung WASSER- ANDRUCKMUTTER Anschluss des Wasserschlauchs am Kühlgerät. SCHLAUCH - Entfernen Sie die Kompressorabdeckung des Kühlgeräts. - Schließen Sie den Wasserschlauch wie gezeigt an das Ventil an. - Überprüfen Sie nach dem Anschließen auf Dichtheit.
-
Seite 30: Installieren Der Leitung Für Den Wasserspender
INSTALLIEREN DER LEITUNG FÜR DEN WASSERSPENDER Beim externes Modell Anschluss an die Wasserversorgung ACHTUNG Anschluss der Wasserleitung über den Schlauchanschluss an Der Wasserschlauch muss an den Wasserhahn. eine Kaltwasserleitung - Schließen Sie den Haupt-Wasserhahn. angeschlossen werden. Wird er - Verbinden Sie den Schlauchanschluss “A” mit dem an eine Heißwasserleitung Wasserhahn. - Seite 31 INSTALLIEREN DER LEITUNG FÜR DEN WASSERSPENDER Zwei Reiniger- Anbringen der Reiniger-Haltevorrichtungen Haltevorrichtungen - Positionieren Sie die Reiniger-Haltevorrichtungen an einer geeigneten Stelle (zum Beispiel unter den Ausguss) und befes tigen Sie sie mit Hilfe von zwei Schrauben. Zwei Reiniger- Haltevorrichtungen Reiniger anbringen WASSER- SCHLAUCH - Befestigen Sie den Reiniger wie in der Abbildung rechts...
- Seite 32 INSTALLIEREN DER LEITUNG FÜR DEN WASSERSPENDER Entfernen Sie jegliche Reste aus der Leitung der Wasserversorgung 1) Öffnen Sie die Haupt-Wasserversorgung und den Absperrhahn der Leitung der Wasserversorgung. 2) Lassen Sie so lange Wasser durch den Spender laufen, bis klares Wasser herauskommt (6 - 7 Minuten). Hierdurch wird das Wassersystem gereinigt und die Luft aus den Leitungen WASSER entfernt.
-
Seite 33: Störungsbeseitigung
STÖRUNGSBESEITIGUNG Die Kühl-Gefrier-Kombination funktioniert über- Es wird kein Eis ausgegeben • haupt nicht oder kühlt nicht ausreichend Haben Sie die Eisbereitung ausgeschaltet? • • Prüfen Sie, ob der Netzstecker richtig eingesteckt ist. Befindet sich Eis im Aufbewahrungsbehälter? • Ist der Temperaturregler auf der Anzeigetafel richtig •... - Seite 34 G G r r e e n n z z w w e e r r t t e e f f ü ü r r d d i i e e R R a a u u m m t t e e m m p p e e r r a a t t u u r r Die für dieses Gerät vorgesehenen Umgebungstemperaturen werden über die Temperaturklasse festgelegt, die auf dem Typenschild angegeben ist.
