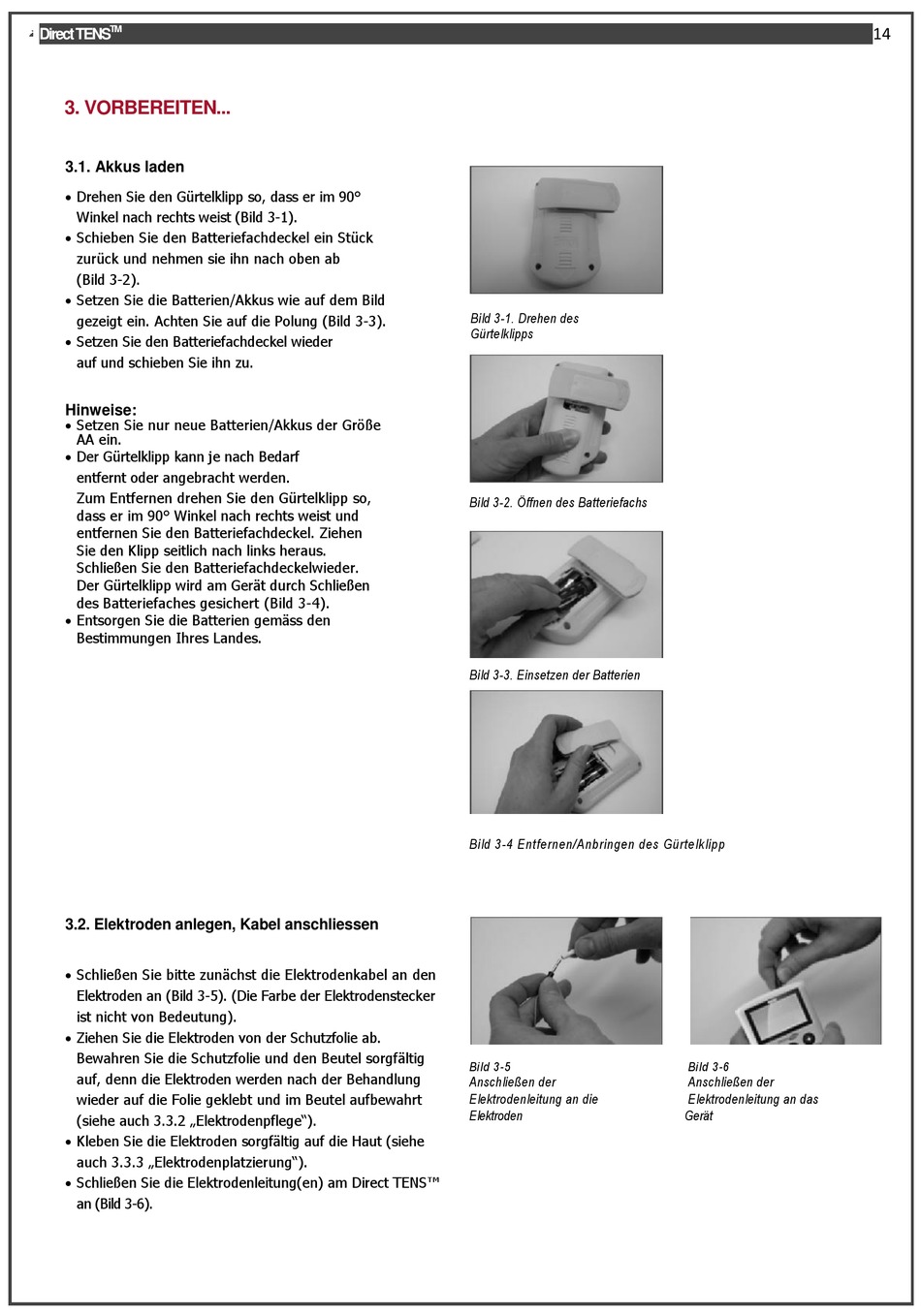

3. VORBEREITEN...

3.1. Akkus laden

 Drehen Sie den Gürtelklipp so, dass er im 90°
Winkel nach rechts weist (Bild 3-1).
 Schieben Sie den Batteriefachdeckel ein Stück
zurück und nehmen sie ihn nach oben ab
(Bild 3-2).
 Setzen Sie die Batterien/Akkus wie auf dem Bild
gezeigt ein. Achten Sie auf die Polung (Bild 3-3).
 Setzen Sie den Batteriefachdeckel wieder
auf und schieben Sie ihn zu.
Hinweise:
 Setzen Sie nur neue Batterien/Akkus der Größe
AA ein.
 Der Gürtelklipp kann je nach Bedarf
entfernt oder angebracht werden.
Zum Entfernen drehen Sie den Gürtelklipp so,
dass er im 90° Winkel nach rechts weist und
entfernen Sie den Batteriefachdeckel. Ziehen
Sie den Klipp seitlich nach links heraus.
Schließen Sie den Batteriefachdeckelwieder.
Der Gürtelklipp wird am Gerät durch Schließen
des Batteriefaches gesichert (Bild 3-4).
 Entsorgen Sie die Batterien gemäss den
Bestimmungen Ihres Landes.
3.2. Elektroden anlegen, Kabel anschliessen
 Schließen Sie bitte zunächst die Elektrodenkabel an den
Elektroden an (Bild 3-5). (Die Farbe der Elektrodenstecker
ist nicht von Bedeutung).
 Ziehen Sie die Elektroden von der Schutzfolie ab.
Bewahren Sie die Schutzfolie und den Beutel sorgfältig
auf, denn die Elektroden werden nach der Behandlung
wieder auf die Folie geklebt und im Beutel aufbewahrt
(siehe auch 3.3.2 „Elektrodenpflege").
 Kleben Sie die Elektroden sorgfältig auf die Haut (siehe
auch 3.3.3 „Elektrodenplatzierung").
 Schließen Sie die Elektrodenleitung(en) am Direct TENS™
an (Bild 3-6).
Bild 3-1. Drehen des
Gürtelklipps
Bild 3-2. Öffnen des Batteriefachs
Bild 3-3. Einsetzen der Batterien
Bild 3-4 Entfernen/Anbringen des Gürtelklipp
Bild 3-5
Anschließen der
Elektrodenleitung an die
Elektroden
Elektroden
Bild 3-6
Anschließen der
Elektrodenleitung an das
Gerät
Gerät
14
