Die Abbildungen und Beschreibungen sowie die technischen Daten entsprechen den Gegebenheiten zum Zeitpunkt der Erstellung oder des Druckes der vorliegenden Bedienungsanleitung. Auf der anderen Seite verfolgt Zehntner GmbH Testing Instruments eine Politik der ständigen Produktentwicklung. Änderungen jeglicher Art, die sich aus technischem Fortschritt, geänderter Ausführung oder Ähnlichem ergeben, bleiben vorbehalten, ohne verpflichtet zu...

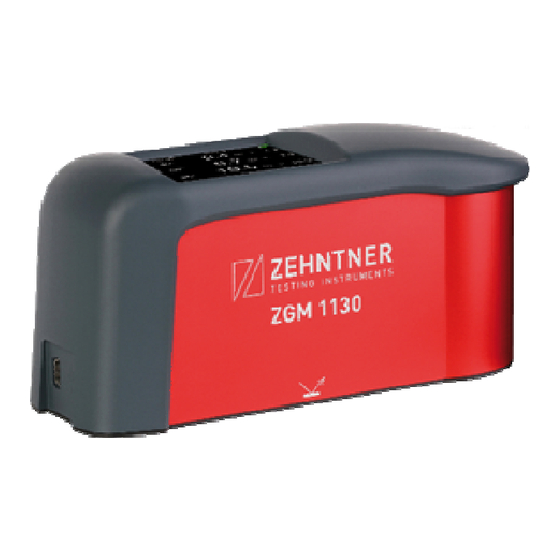

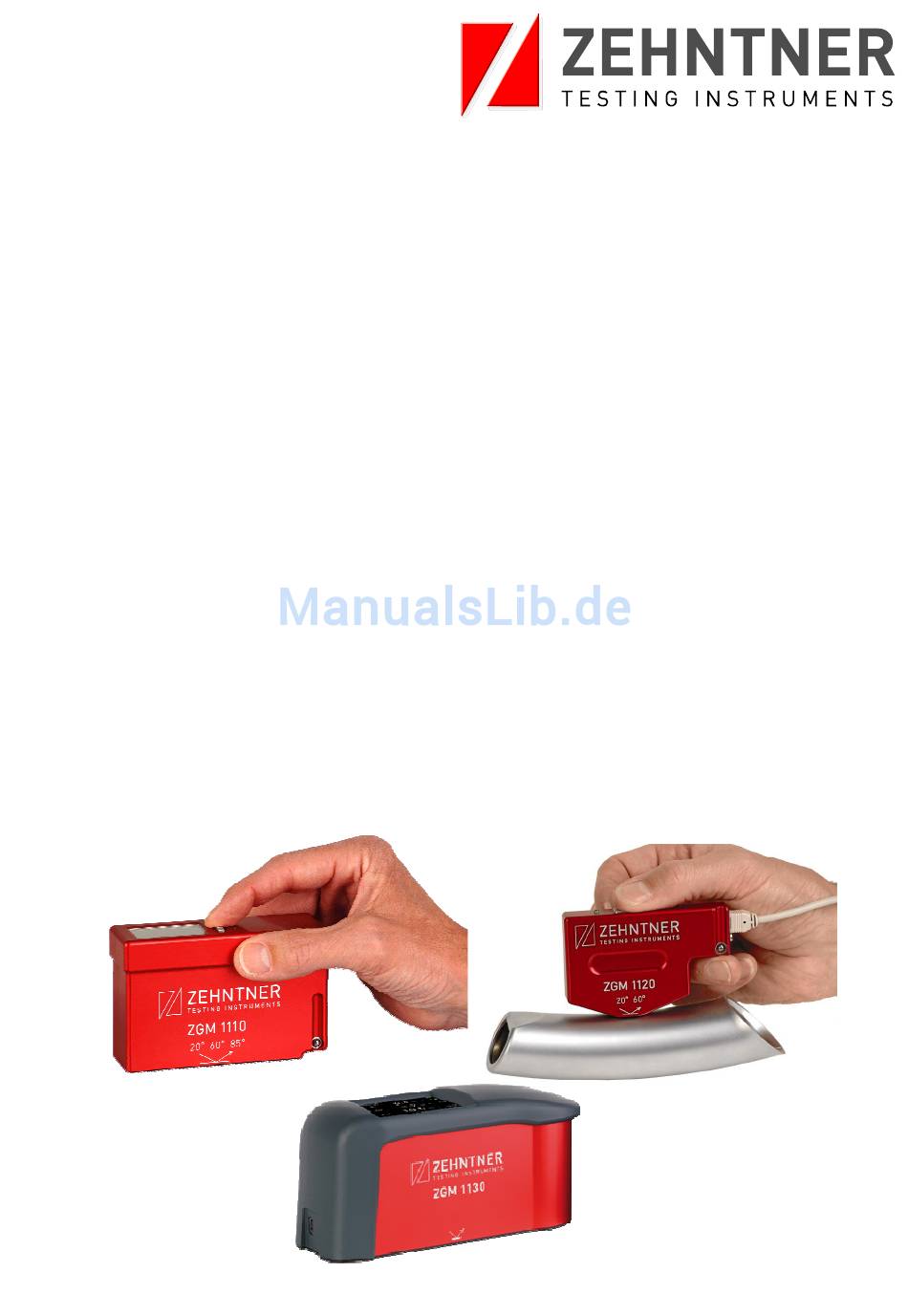

GlossTools Bedienungsanleitung Allgemeines Einführung Zusammenfassung Die ZGM 1110, ZGM 1120 und ZGM 1130 Glanzmessgeräte von Zehntner sind Präzisions-Geräten zum Ermitteln sämtlicher Glanzgrade von den verschiedensten Oberflächen. Für weitere produktspezifische Informationen zum ZGM 1110, ZGM 1120 und ZGM 1130 Glanzmessgerät wie z.B. Inbetriebnahme, Sicherheitshinweise, Bedienung, Wartung und Reinigung, Technische Spezifikationen etc.
Beschädigung oder Zerstörung des Gerätes verhindert werden. Gerätelieferung Lieferumfang Die „GlossTools“ Software ist im Lieferumfang der ZGM 1110, ZGM 1120 und ZGM 1130 Zehntner-Glanzmessgeräte inbegriffen. Zehntner GmbH Testing Instruments lehnt jegliche Haftungs- und Garantieansprüche für Schäden die durch den Gebrauch der „GlossTools“...
Bevor Sie ein Glanzmessgerät erstmals an Ihren PC / Laptop anschliessen, installieren Sie bitte zuerst die „GlossTools” Software auf Ihren PC / Laptop gemäss separater Bedienungsanleitung. Die aktuellste Version kann von der Webseite www.zehntner.com kostenlos heruntergeladen werden. Entpacken Sie die heruntergeladene ZIP-Datei und starten Sie die setup.exe- Datei.
, um das Programm zu deinstallieren. Erste Schritte Inbetriebnahme Verbinden Sie den ZGM 1110 , ZGM 1120 oder ZGM 1130 mit Hilfe des mitgelieferten USB-Kabels mit Ihrem PC und starten Sie die „GlossTools“ Mess- und Auswertungssoftware. Bei Benutzung des ZGM 1110 muss gewährleistet sein, dass der Hauptbildschirm angezeigt wird, wenn mit der „GlossTools“...
Version 1.6 GlossTools Bedienungsanleitung Bedienung Messanzeige Kabel verbunden Measure Einstellen der Sprache Tools->Optionen- Nach Aufstarten von „GlossTools“ können Sie unter >Sprache Ihre bevorzugte Sprache einstellen. Erstellen oder Laden eines Projektes Die „GlossTools“ Mess- und Auswertungssoftware arbeitet ausschliesslich projektorientiert. Für jedes Projekt wird eine eigene Datenbank angelegt, in welcher die Messungen abgespeichert werden.
Von Zeit zu Zeit ist es erforderlich, das Gerät neu zu kalibrieren. Wir empfehlen das Gerät alle 2 Tage zu kalibrieren. Der ZGM 1110 / ZGM 1120 / ZGM 1130 kann nebst dem mitgelieferten Arbeitsstandard auch auf weitere Standards kalibriert werden. In der vorliegenden Bedienungsanleitung, sowie in der „GlossTools“...
Kalibrierung erfolgreich, so schliesst der Kalibrier-Assistent automatisch. Falls eine oder mehrere Kalibrierungen fehlgeschlagen sind, so erhalten Sie weitere „Details“ Informationen durch Klick auf 5.8.2 ZGM 1110 und ZGM 1120 Erweiterte Kalibrierung Um eine erweiterte Kalibrierung auf den Arbeitsstandard vorzunehmen, gehen Sie folgendermassen vor: „Aktionen“...
Seite 12
Sie Nun kalibriert „GlossTools“ alle ausgewählten Geometrien und informiert Sie darüber, ob die Kalibrierung erfolgreich war oder nicht. Zusätzlich wird jeweils die Abweichung der Kalibrierung zur ursprünglichen Zehntner Werkskalibrierung angezeigt. Alternativ bietet der Kalibrier-Assistent die Möglichkeit, Ihr Gerät auf einen 2.
Version 1.6 GlossTools Bedienungsanleitung Bedienung Die aktuellen Kalibrierinformationen werden jeweils auf der linken Seite des „Messgeometrie-Informationen“ Hauptbildschirms in den angezeigt 5.8.3 ZGM 1130 Kalibrierung Für die ZGM 1130 Kalibrierung, gehen Sie folgendermassen vor: Wählen Sie im Menü „Aktionen“ den Eintrag „Kalibrieren“. •...
Hilfe Sie die Messungen weiter bearbeiten können (vgl. auch Abschnitt 7.3). Messkopf Auswahl „GlossTools“ bietet die Möglichkeit mehrere ZGM 1110 / ZGM 1120 / ZGM 1130 zu verwalten. Es kann jeweils immer nur mit einem Gerät gleichzeitig gemessen werden. Im Messkopf Auswahlfenster werden bereits erkannte Geräte mit Angabe der unterstützen Messgeometrie angezeigt.
Informationen zum aktiven Messkopf In diesem Fenster werden folgende Informationen zum momentan aktiven Glanzmesskopf angezeigt: Name: Name des Messkopfes Winkeldetails: Unterstütze Messgeometrien Seriennummer: Zehntner Seriennummer Typ: Bezeichnung des Messkopfes Version: Versionsnummer Firmware: Software Version der Elektronik Ablaufdatum: Ablaufdatum – nur bei Leihgeräten...
Sie beispielsweise zu einer Kalibrierung auf, falls die letzte Kalibrierung bereits mehrere Tage zurückliegt oder sich die Umgebungsbedingungen (Temperatur) seit der letzten Kalibrierung stark geändert haben. Zudem erinnert Sie „GlossTools“ an eine fällige Werkskalibrierung durch Zehntner. 6.10 Messgeometrie Auswahl Messgeometrie Wählen Sie hier die gewünschte...
Hauptbildschirm GlossTools Bedienungsanleitung Version 1.6 6.13 Sequenzen Zusätzlich zur Gruppen Funktionalität bietet „GlossTools“ die Möglichkeit, Gruppen in Sequenzen zu unterteilen. Definieren Sie hier die Anzahl Messungen innerhalb einer Sequenz und wählen Sie, ob Sie alle Messungen der übergeordneten Gruppe in der Messwert-Tabelle anzeigen wollen oder nur diejenigen der aktuellen Sequenz (siehe auch Abschnitt 8.2).
Version 1.6 GlossTools Bedienungsanleitung Hauptbildschirm 6.15 Referenzen „Referenzen“ Unter dem Tab auf der rechten Seite des Hauptbildschirms können Sie Referenz-Messwerte definieren und verwalten. Es existieren zwei unterschiedliche Typen von Referenzen: Globale Referenzen Diese Referenzen sind in allen „GlossTools“ Projekten verfügbar. Projekt Referenzen Diese Referenzen sind nur im aktuellen „GlossTools“...
Menü GlossTools Bedienungsanleitung Version 1.6 Menü Menü Datei 7.1.1 Neues Projekt Unter diesem Menüeintrag können Sie ein neues „GlossTools“ Projekt erstellen. Geben Sie einen Projektnamen ein und wählen Sie den Ort, wo das Projekt erstellt werden soll. Fügen Sie ggf. eine optionale Projektbeschreibung hinzu. Hinweis: Die „GlossTools“...
Version 1.6 GlossTools Bedienungsanleitung Menü Beenden Schliesst die „GlossTools“ Mess- und Auswertungssoftware. ACHTUNG: Nach dem Beenden von „GlossTools“ gehen alle nicht unwiderruflich gespeicherten Messungen verloren. „Speichern“ Die Kolonne in der Messwert-Tabelle gibt jeweils an, ob eine Messung in der Datenbank gespeichert wird oder nicht. Menü...
Menü GlossTools Bedienungsanleitung Version 1.6 7.3.4 Messung(en) nicht in Datenbank speichern Mit dieser Funktion können Sie für jede Messung aus der Messwert-Tabelle einzeln wählen, ob sie in der „GlossTools“ Datenbank abgespeichert werden soll oder nicht. Den momentanen Status jeder Messung erkennen Sie am Häkchen „Speichern“...
Messdaten anzufertigen und somit den Dokumentationsaufwand auf ein Minimum zu reduzieren (siehe auch Abschnitt 8.4). 7.5.1 Datenimport Dieses Menü bietet dem Benutzer eines ZGM 1110 oder eines ZGM 1130 Glanzmessgerätes leistungsstarke Möglichkeiten zum direkten Datenimport von Messungen in die „GlossTools“ Datenbank.
Seite 24
Menü GlossTools Bedienungsanleitung Version 1.6 Datenimport vom ZGM 1110 Es gibt zwei Möglichkeiten für den Datenimport: Import von Datenträger Aufgrund höherer Geschwindigkeit sollte diese Methode bei hoher Datenmenge bevorzugt werden. Mögliche Datenquellen sind beispielsweise Festplatten Laufwerke, USB-Speichermedium und Speicherkarten. Um den Datenimport von einem Speichermedium auszuführen, müssen folgende Schritte ausgeführt werden:...
Version 1.6 GlossTools Bedienungsanleitung Menü Alle vorhandenen Gruppennamen werden in der Liste der „Gruppen“ aufgeführt. Der Datenimportvorgang hat die gleiche Vorgehensweise wie beim Import von Datenträger. Datenimport vom ZGM 1130 Der Import von ZGM 1130 Daten vom Datenträger oder einem Verzeichnis ist im Grunde gleich wie der Import in dem Abschnitt “Import vom Datenträger”...
Menü GlossTools Bedienungsanleitung Version 1.6 7.5.4 Daten in XML Datei exportieren Mit dieser Funktion exportieren Sie Ihre Messdaten in eine XML Datei (Extensible Markup Language). Menü Aktionen 7.6.1 Messen Über diesen Menüpunkt können Sie eine Einzel- oder Mehrfachmessung auslösen. Alternativ ist diese Funktion auch über die beiden Schaltflächen auf dem Hauptbildschirm oder über die Messtaste am Glanzmessgerät zugänglich.
Seite 27
Version 1.6 GlossTools Bedienungsanleitung Menü Hier können Sie dem Glanzmesskopf einen treffenden Namen zuordnen (z.B. „Labor 1“ o.ä.). Kundenname: • Geben Sie hier Ihren Firmennamen ein. Automatische Kalibrierung, wenn Messkopf auf Standard: • Hier können Sie die automatische Standarderkennung aktivieren und deaktivieren.
Seite 28
Synchronisation der internen Uhr des ZGM 1110 auf das aktuelle Datum und Uhrzeit durch klicken auf die „Sync“ Schaltfläche Um das aktuelle Datum und Uhrzeit der internen Uhr des ZGM 1110 anzusehen, klicken Sie auf die Schaltfläche „Auslesen“...
Messeinheit: Messen in %: • Hier können Sie die Messeinheit auswählen GU oder %. Diese Einstellung ist nur für die ZGM 1110 oder ZGM 1120 Glanzmessgeräte anwendbar. 7.7.2 Referenzen verwalten Unter diesem Menüpunkt können Sie Referenz-Messwerte definieren, bearbeiten und verwalten.
Verstellen von wichtigen Projekteinstellungen verhindert wird. Grundlegende Funktionen wie Messen, Kalibrieren oder Erstellen von Berichten können weiterhin benutzt werden. 7.7.4 Benutzer Die Benutzerverwaltung wird von den Anwender der ZGM 1110, ZGM 1120 und ZGM 1130 nicht benötigt. Menü Hilfe 7.8.1 Bedienungsanleitungen Über diesen Menüpunkt finden Sie diese Bedienungsanleitungen für die...
Version 1.6 GlossTools Bedienungsanleitung Messpraxis Praktisches Arbeiten mit „GlossTools“ Arbeiten mit Gruppen Oftmals ist es hilfreich, mehrere Messungen an einer Probe in Gruppen zu unterteilen. Wenn Sie beispielsweise den Einfluss der Alterung einer Oberfläche auf ihren Glanzwert untersuchen und dokumentieren möchten, so können Sie Messungen in regelmässigen Zeitabständen (z.B.
Messpraxis GlossTools Bedienungsanleitung Version 1.6 Arbeiten mit Sequenzen Sie können innerhalb einer Gruppe mehrere Sequenzen mit einer bestimmten Anzahl Messungen anlegen. Sequenzen können beispielsweise hilfreich sein, wenn Sie an einer Vielzahl gleicher Proben immer dieselbe Anzahl Messungen vornehmen müssen. 8.2.1 Anlegen einer neuen Sequenz Um eine neue Sequenz in Ihrer Gruppe anzulegen, gehen Sie wie folgt vor: Aktivieren Sie im Panel auf der rechten Bildschirmseite das Tab „Gruppierung“.
Version 1.6 GlossTools Bedienungsanleitung Messpraxis 8.2.2 Anzeigen einer Sequenz Um eine Sequenz aus einer Gruppe anzuzeigen, gehen Sie wie folgt vor: Aktivieren Sie im Panel auf der rechten Bildschirmseite das Tab „Gruppierung“. „Gruppen“ Wählen Sie unter die gewünschte Gruppe aus, in welcher sich die anzuzeigende Sequenz befindet.
Messpraxis GlossTools Bedienungsanleitung Version 1.6 8.3.1 Anlegen einer Referenz Um eine neue Referenz anzulegen, gehen Sie wie folgt vor: Aktivieren Sie im Panel auf der rechten Bildschirmseite das Tab „Referenzen“. „Referenzen verwalten…“ Klicken Sie auf Wählen Sie den Referenztyp (Global oder Projekt) „Neu“.
Version 1.6 GlossTools Bedienungsanleitung Messpraxis 8.3.2 Auswählen einer Referenz Um eine bereits angelegte Referenz auszuwählen, wählen Sie diese im „Referenzen“ Auswahlfenster unter aus. Die zugehörigen Werte für Referenzwert, obere und untere Limite werden dann im darunter liegenden Fenster angezeigt. 8.3.3 Bearbeiten einer Referenz Um eine bestehende Referenz zu bearbeiten, gehen Sie wie folgt vor: Aktivieren Sie im Panel auf der rechten Bildschirmseite das Tab „Referenzen“.
Messpraxis GlossTools Bedienungsanleitung Version 1.6 8.3.5 Importieren einer Referenz „GlossTools“ bietet die Möglichkeit auch Referenzen in ein bestehendes Projekt zu importieren. Somit müssen Sie häufig verwendete Referenzen nicht für jedes Projekt neu eingeben sondern können diese einmal anlegen und danach in weitere Projekte importieren.
Seite 37
Version 1.6 GlossTools Bedienungsanleitung Messpraxis Um einen Bericht zu erstellen, gehen Sie wie folgt vor: „Bericht“ „Daten“ Wählen Sie den Menüpunkt im Menü Es öffnet sich folgendes Fenster: Hier haben Sie folgende Einstellmöglichkeiten: Einfachen Bericht erstellen Fertigt einen simplen Bericht an. Informationen zum verwendeten Messkopf sowie Statistikwerte der aktuellen Gruppe werden angezeigt.
Messpraxis GlossTools Bedienungsanleitung Version 1.6 Detaillierten Bericht erstellen (kompakt) Im Gegensatz zum detaillierten Bericht werden hier die Einzelmessungen der Sequenzen standardmässig nicht aufgeführt. Diese können jedoch durch Klick „Einzelmessungen anzeigen…“ sichtbar gemacht werden. Auswahl der Gruppe Wählen Sie hier die Gruppe, deren Daten Sie im Bericht darstellen möchten. Standardmässig wird die aktuelle Gruppe ausgewählt.
Seite 39
Version 1.6 GlossTools Bedienungsanleitung Messpraxis Um einen Excel Export zu machen, gehen Sie wie folgt vor: „Daten in Excel exportieren“ „Daten“ Wählen Sie den Menüpunkt im Menü Es öffnet sich folgendes Fenster: Hier haben Sie folgende Einstellmöglichkeiten: Auswahl der Gruppe Wählen Sie hier die Gruppe, deren Daten Sie im Bericht darstellen möchten.
Messpraxis GlossTools Bedienungsanleitung Version 1.6 Exceldatei nach dem Export öffnen Öffnet nach dem Exportieren automatisch ein Microsoft Excel Arbeitsblatt mit ® Ihren exportierten Daten. Dateiname Wählen Sie hier Pfad und Namen der Microsoft Excel Export-Datei ® Zusätzlich können Sie durch Anklicken des Filter Symbols auf der rechten Seite der blau eingefärbten Felder Filter-Kriterien für den Export bestimmen.
Seite 41
Version 1.6 GlossTools Bedienungsanleitung Messpraxis Nun können oben rechts verschiedene Gruppen angelegt werden. Dazu wird der Gruppenname einfach unter ‚Gruppen‘ eingegeben. Nun werden alle zukünftigen Messungen dieser Gruppe hinzugefügt. Der Mittelwert erscheint jeweils für jeden Winkel separat neben dem Verlaufsdiagramm. letzte Änderung: 25.02.2016 Seite 41...
Seite 42
Messpraxis GlossTools Bedienungsanleitung Version 1.6 Wird dasselbe Produkt nun erneut gemessen kann eine neue Gruppe erstellt werden (z.B. nach Bewitterung) Alle folgenden Messungen werden nun dieser Gruppe zugeordnet und es wird ein separater Mittelwert für diese Gruppe errechnet. Seite 42 letzte Änderung: 25.02.2016...
Seite 43
Version 1.6 GlossTools Bedienungsanleitung Messpraxis Sollen die Messungen mit Mittelwert nun in Excel exportiert werden muss unter [Daten] [Daten in Excel exportieren] eine hierarchische Datenstruktur ausgewählt werden. Bitte beachten Sie auch das Kapitel 8.4.2 „Daten in Microsoft Excel exportieren“ auf der Seite 38 ®...
Demzufolge muss eine Messreihe immer mit der gleichen Messgeometrie gemacht werden. Alle Geräte der ZGM 1110 und ZGM 1120 Serien verfügen über eine automatische Messbereichumschaltung für den erweiterten Messbereich zwischen 200 und 2’000 Glanzeinheiten und sind daher in der Lage auch hochglänzende Oberflächen wie beispielweise Spiegel oder metallische Proben...
Seite 45
Metallische Oberflächen und Spiegel usw. deren Glanzwert mehr als 199,9 Glanzeinheit (GU) beträgt, werden mit den neuen Generation Glanzmessgeräte ZGM 1110 und ZGM 1120 mit automatischer Glanzbereichumschaltung bis zu 2’000 GU. Wahlweise können auch die ZGM 1023 Serien benutzt werden.
Messpraxis GlossTools Bedienungsanleitung Version 1.6 Wahl der korrekten Messgeometrie im Bereich Farben und Lacke Die hier getroffenen Aussagen können nicht in vollem Umfang angewendet werden für metallische und strukturierte Beschichtungen, bzw. für nicht plane Substrate. Gemäss den Normen ISO 2813 und ASTM D 523 sollte die korrekte Messgeometrie durch eine Vormessung mit 60°...
Seite 47
Version 1.6 GlossTools Bedienungsanleitung Messpraxis Abbildung über Wahl der korrekten Messgeometrie im Bereich Farben und Lacke Um die korrekte Messgeometrie zu bestimmen, führen Sie immer eine Vormessung mit der 60° Geometrie durch. Wenn das Muster 1 (grüne Linie) mit der Messgeometrie 60° gemessen wird, erhalten Sie einen Messwert von ca.
Seite 49
Version 1.6 GlossTools Bedienungsanleitung Index Lieferumfang ........6 Optionen........... 25 Menü Praktisches Arbeiten ....... 29 Aktionen ........24 Programmsperrung Ansicht ......... 21 Aufheben ........28 Bearbeiten ........20 Programm sperren ....... 28 Datei ..........19 Projekt Daten ..........22 Letzte Projekte ......
Seite 50
Index GlossTools Bedienungsanleitung Version 1.6 Vollbild ..........22 Winkel Auswahl ........16, 42 Bevorzugte ........25 Einstellen ........9 Informationen ......15 Seite 50 letzte Änderung: 25.02.2016...
