- Seite 1 Elektro-Installations-Geräte und Systeme Bedienungsanleitung instabus-EIB-Beschattungssteuerung Art. Nr.: 2425 BST...
-
Seite 2: Sonnenstandsabhängige Beschattungsteuerung Für 3 Fassaden Mit Jung - Instabus Eib

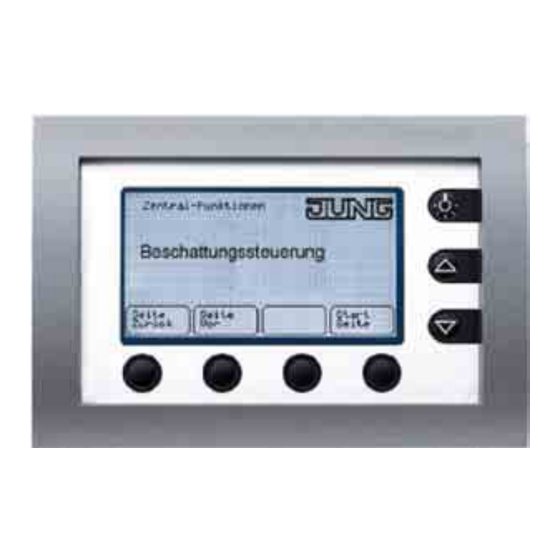

Allgemein Im Zweckbau wächst zunehmend die Anforderung nach einem effektiven Sonnen- und Blendschutz. Was bisher nur Spezialanbieter mit Insellösungen ermöglicht haben, ist jetzt auch mit JUNG instabus-EIB realisierbar. Bis jetzt wurde der Sonnen- und Blendschutz funktionell meist sehr eingeschränkt realisiert, indem bei Überschreitung eines bestimmten Helligkeitswertes die Jalousien abgefahren wurden. - Seite 3 Beschattungssteuerung Art.-Nr.: 2425 BST Funktionsbeschreibung Das Minidisplay steuert die Jalousien von 3 Fassaden in Abhängigkeit von der Außenhelligkeit und dem Sonnenstand. Dazu wird die Helligkeit an jeder der 3 Fassaden gemessen und mit einem internen Grenzwert verglichen. Bei Überschreitung dieses Grenzwertes wird die Beschattungssteuerung für die jeweilige Fassade aktiviert, ansonsten wird...
- Seite 4 Beschattungssteuerung Art.-Nr.: 2425 BST Taste Displaybeleuchtung Scroll-Tasten Menüführung (10) vier frei konfigurierbare Funktionstasten Aufbau der Dialogseiten Im Folgenden wird der Aufbau der einzelnen Dialogseiten dargestellt. Zur besseren Übersicht werden alle Zeilen in einem Fenster dargestellt, auch wenn diese am Tableau nur über die Pfeiltasten erreicht werden können (scrollen), da am Tableau max.
- Seite 5 Beschattungssteuerung Art.-Nr.: 2425 BST 2. Einstellungen Titel: Übersicht Zeile 1: Datum (Ändern des Datums) Zeile 2: Uhrzeit (Ändern der Uhrzeit) Zeile 3: Lamellenpositionen Ost (Ändern der Einstellungen) Zeile 4: Lamellenpositionen Süd (Ändern der Einstellungen) Zeile 5: Lamellenpositionen West (Ändern der Einstellungen) Zeile 6: Regelparameter (Ändern der Regeparameter)
- Seite 6 Beschattungssteuerung Art.-Nr.: 2425 BST 6. Regelparameter Einstellungen der globalen Daten Titel: Regelparameter Zeile 1: Reg. Ost bis Azimutwinkel (Azimutwinkel, bis zu welchem Steuerung Fass. Ost aktiv ist) Zeile 2: Reg. Süd ab Azimutwinkel (Azimutwinkel, ab welchem Steuerung Fass. Süd aktiv ist) Zeile 3: Reg.
- Seite 7 Beschattungssteuerung Art.-Nr.: 2425 BST Ablauf Im eingestellten Regelintervall (siehe Fenster 4) wird die Berechnung des Sonnenstandes durchgeführt. Anschließend erfolgt für jede Fassade eine Überprüfung des empfangenen Helligkeitswertes. Ist dieser Wert größer als der eingestellte Grenzwert für die entsprechende Fassade, wird überprüft, ob der Azimutwinkel der Sonne im entsprechenden Bereich für diese Fassade liegt.
- Seite 8 Beschattungssteuerung Art.-Nr.: 2425 BST Physikalisch-Geographische Größen Elevation: Höhenwinkel der Sonne (Sonnenhöhenwinkel, Jahresgang) Azimut: Richtungswinkel der Sonne, (Tagesgang) 0° ..Norden 90° ..Osten 180°... Süden 270°... Westen FaAz (Fassaden Azimut): Richtungswinkel der Fassadenfront (Lamellenfront) im Bild FaAz = 135°. Für welchen Azimut wird die Fassadenfront von der Sonne beschienen? von FaAz - 90°...
- Seite 9 Beschattungssteuerung Art.-Nr.: 2425 BST Lamellendrehwinkel (Alpha): Drehwinkel von Lamellen zur Beschattung einer Fassadenfront. Alpha = 0° ..Lamellen geschlossen Alpha = 90° ... Lamellen offen im Bild Alpha = 45° Winkel Beta - Sonnenhöhenwinkel (Elevation) LB - Lamellenbreite in Bild Beta = 18° LA - Lamellenabstand...
- Seite 10 Gewährleistung Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmungen. Bitte schicken Sie das Gerät portofrei mit einer Fehlerbeschreibung an unsere zentrale Kundendienststelle: ALBRECHT JUNG GMBH & CO. KG Service-Center Kupferstr. 17-19 D-44532 Lünen Service-Line: 0 23 55 . 80 65 51 Telefax: 0 23 55 .
- Seite 11 Beschattungssteuerung Art.-Nr.: 2425 BST ALBRECHT JUNG GMBH & CO. KG Postfach 1320 D-58579 Schalksmühle Volmestraße 1 D-58579 Schalksmühle Telefon 02355 / 806 0 Telefax 02355 / 806 255 Service-Line 02355 / 806 555 E-Mail mail.info@jung.de Internet www.jung.de 0024092500 06.02...
