KNX
825 633 03
Stand: Feb-07
Bedienungsanleitung
Facility-Panel
Inhaltsverzeichnis
Bedienungsanleitung Facility-Panel ..................................................... 1
Inhaltsverzeichnis.................................................................................... 1
1. Sicherheitshinweise.......................................................................... 1
2. Geräteübersicht................................................................................. 2
3. Funktion ............................................................................................. 2
3.1. Systeminformation ........................................................................ 2
3.2. Bestimmungsgemäßer Gebrauch................................................. 2
3.3. Produkteigenschaften ................................................................... 2
4. Bedienung .......................................................................................... 3
5. Informationen für Elektrofachkräfte .............................................. 10
5.1. Montage und elektrischer Anschluss .......................................... 10
5.2. Inbetriebnahme ........................................................................... 12
6. Anhang ............................................................................................. 12
6.1. Technische Daten ....................................................................... 12
6.2. Zubehör....................................................................................... 13
7. Gewährleistung ............................................................................... 13
1. Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch
Elektrofachkräfte erfolgen. Dabei sind die geltenden
Unfallverhütungsvorschriften zu beachten.
Vor Arbeiten am Gerät Sicherungsautomaten ausschalten, sonst
besteht Gefahr durch elektrischen Schlag.
Den Bildschirm nicht mit scharfen oder spitzen Gegenständen
bedienen. Die berührempfindliche Oberfläche kann beschädigt
werden.
Zum Reinigen keine scharfen Gegenstände verwenden. Keine
scharfen Reinigungsmittel, Säuren oder organische Lösungsmittel
verwenden.
Bei Nichtbeachtung der Anleitung können Schäden am Gerät, Brand
oder andere Gefahren entstehen.

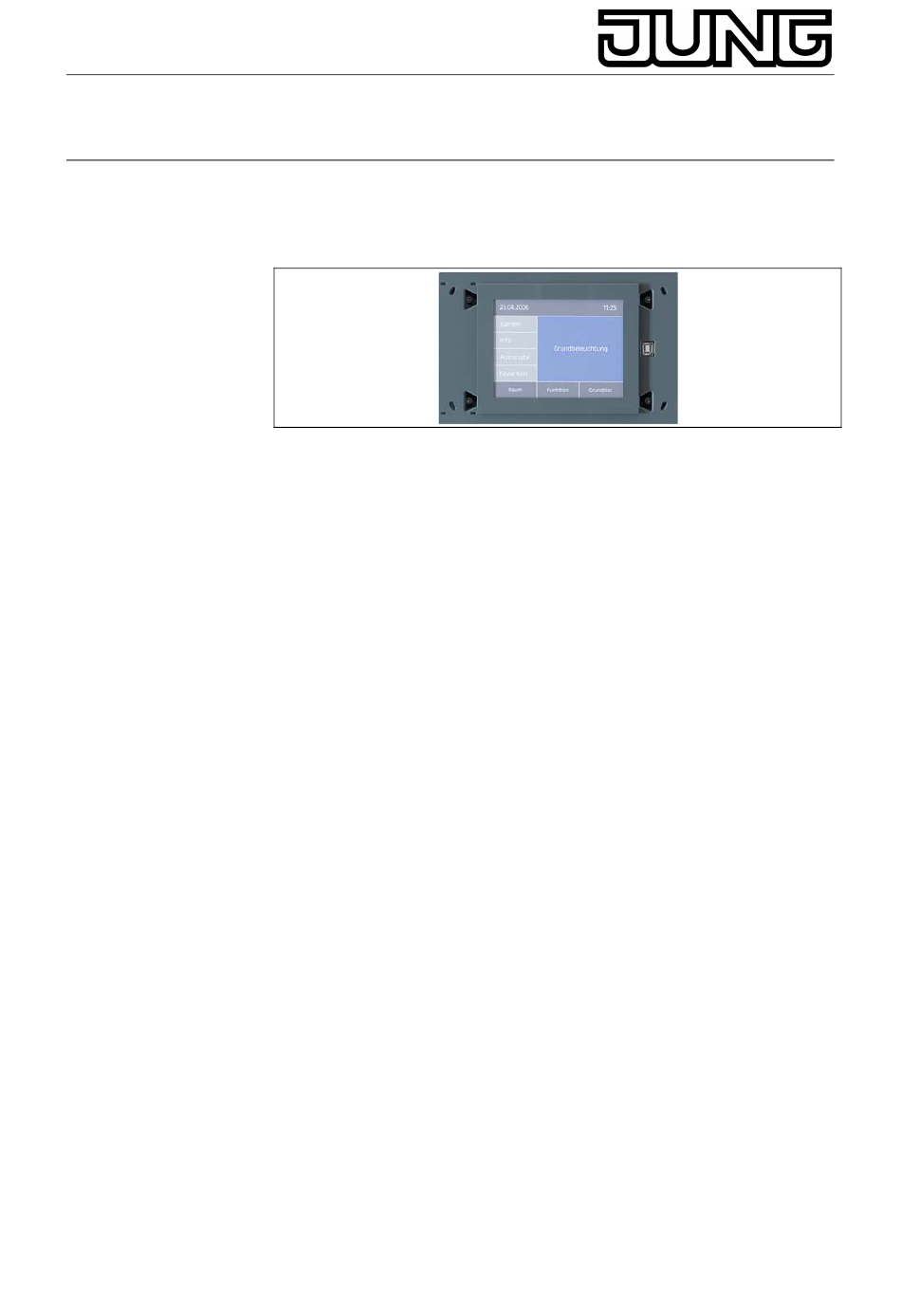

Facility-Panel
Art.-Nr.: FP 701 CT
Inhaltsverzeichnis
Verwandte Anleitungen für Jung Facility-Panel
Inhaltszusammenfassung für Jung Facility-Panel
-
Seite 1: Inhaltsverzeichnis
Facility-Panel Art.-Nr.: FP 701 CT Bedienungsanleitung Facility-Panel Inhaltsverzeichnis Bedienungsanleitung Facility-Panel ............. 1 Inhaltsverzeichnis..................1 1. Sicherheitshinweise................1 2. Geräteübersicht................. 2 3. Funktion ..................... 2 3.1. Systeminformation ................ 2 3.2. Bestimmungsgemäßer Gebrauch..........2 3.3. Produkteigenschaften ..............2 4. Bedienung ..................3 5. -
Seite 2: Geräteübersicht
Facility-Panel Art.-Nr.: FP 701 CT 2. Geräteübersicht (1) Touch-Screen-Oberfläche 3. Funktion 3.1. Systeminformation Dieses Gerät ist ein Produkt des KNX-Systems und entspricht den KNX- Richtlinien. Fachkenntnisse durch KNX-Schulungen werden zum Verständnis vorausgesetzt. Die Funktion des Gerätes ist softwareabhängig. Informationen zu Softwareversionen und jeweiligem Funktionsumfang sowie die Software selbst sind der Produktdatenbank des Herstellers zu entnehmen. -
Seite 3: Bedienung
Facility-Panel Art.-Nr.: FP 701 CT • Max. 50 Störmeldungen, Sammelstörmeldung • Meldefunktion • Reinigungsfunktion • Passwortgeschützte Bereiche • Max. 80 Logikgatter, 12 Multiplexer • Komfortable Montage 4. Bedienung Bildschirm-Elemente Die Funktionalität sowie das Erscheinungsbild der Bildschirmoberfläche sind abhängig von der Programmierung und daher für jede Anlage unterschiedlich. - Seite 4 Facility-Panel Art.-Nr.: FP 701 CT • Sammelstörmeldung • Wertanzeige • Datum, Uhrzeit Bildschirmseite Auf den Bildschirmseiten (3) werden Bedien- und Anzeigeelemente (4) oder Bilder angezeigt. Bedien- und Anzeigeelemente (4) zeigen Zustände an, führen auf weitere Seiten oder symbolisieren zu steuernde Geräte und Funktionen, Komponenten, z.
- Seite 5 Facility-Panel Art.-Nr.: FP 701 CT Wert setzen, z. B. Helligkeits- oder Temperatursollwert: Die entsprechende Funktionstaste kurz bedienen. Wert mit Direkteingabe verstellen: Nach Auswahl der Funktionstaste zeigt der Bildschirm einen Ziffernblock an. Den Wert als Zahl eintippen und mit Speichern bestätigen.
- Seite 6 Facility-Panel Art.-Nr.: FP 701 CT Eingabe beenden und Einstellungen nicht übernehmen: Abbruch betätigen. Lichtszenen verändern Lichtszenen-Funktionen müssen bei der Programmierung im Gerät angelegt worden sein. Seite Lichtszenen aufrufen. Gewünschte Lichtszene auswählen. Gewählte Lichtszene ist markiert. Taste Aufruf Speich. kurz, <1 s, betätigen, um die Lichtszene aufzurufen.
- Seite 7 Facility-Panel Art.-Nr.: FP 701 CT Passwort-geschützte Seite bedienen Das Gerät fordert zur Eingabe eines Passwortes auf. Hierbei wird auch die entsprechende Ebene angezeigt. Das Passwort wird auf dem Bildschirm mit Sternchen angezeigt. Die erste Stelle ist unterstrichen. Das Passwort für die angeforderte Ebene eingeben. Mögliche Zeichen sind die Ziffern 0…9.
- Seite 8 Facility-Panel Art.-Nr.: FP 701 CT Grundhelligkeit einstellen Wenn der Bildschirm längere Zeit nicht bedient wird, schaltet er zu Energiesparzwecken auf die sogenannte Grundhelligkeit. Service-Seite aufrufen. Displayeinstellung betätigen. Helligkeitseinstellung betätigen. Grundhelligkeit Hell, Dunkel oder Aus wählen. Die geänderte Einstellung wird beim nächsten Zurückschalten in die Grundhelligkeit sichtbar.
- Seite 9 Facility-Panel Art.-Nr.: FP 701 CT Die voreingestellte Wartungsadresse wird angezeigt. Farbeinstellung verändern Die Farbeinstellung ist nur sichtbar, wenn sie programmiert wurde. Service-Seite aufrufen. Systemeinstellung aufrufen. Farbeinstellung wählen. Gewünschtes Farbschema auswählen. Eingabe mit Speichern abschließen. Werkseinstellung wiederherstellen Service-Seite aufrufen. Administrator wählen.
-
Seite 10: Informationen Für Elektrofachkräfte
Facility-Panel Art.-Nr.: FP 701 CT Version ansehen Die Seite Version zeigt die aktuelle Software-Version an. Service-Seite aufrufen. Administrator wählen. Version wählen. 5. Informationen für Elektrofachkräfte 5.1. Montage und elektrischer Anschluss GEFAHR! Elektrischer Schlag bei Berühren spannungsführender Teile. Elektrischer Schlag kann zum Tod führen. - Seite 11 Facility-Panel Art.-Nr.: FP 701 CT Pfeil OBEN TOP zeigt nach links. Bus- und 230-V-Leitungen durch die vorgesehenen Durchführungen ziehen. Netzspannung AC 230 V~ an Klemme (7) anschließen. Busleitung an Klemme (8) anschließen. Bild 4, Montage in Unterputz-Gehäuse Gerät in Unterputz-Gehäuse (17) montieren. Beiliegende Schrauben (15) verwenden.
-
Seite 12: Inbetriebnahme
Facility-Panel Art.-Nr.: FP 701 CT 5.2. Inbetriebnahme Physikalische Adresse herunterladen Das Gerät muss angeschlossen und betriebsbereit sein. Programmiertaste (10) und -LED (9) auf der Geräte-Rückseite müssen zugänglich sein. Projektierung und Inbetriebnahme mit ETS2 Version 1.3a oder ETS3.0d. Programmiertaste (10) drücken. -
Seite 13: Zubehör
Art.-Nr.: 701 CTTL 7. Gewährleistung Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmungen. Bitte schicken Sie das Gerät portofrei mit einer Fehlerbeschreibung an unsere zentrale Kundendienststelle: ALBRECHT JUNG GMBH & CO. KG Service-Center Kupferstr. 17-19 D-44532 Lünen Service-Line: 0 23 55 . 80 65 51 Telefax: 0 23 55 .
