3. Innenleistungsschild

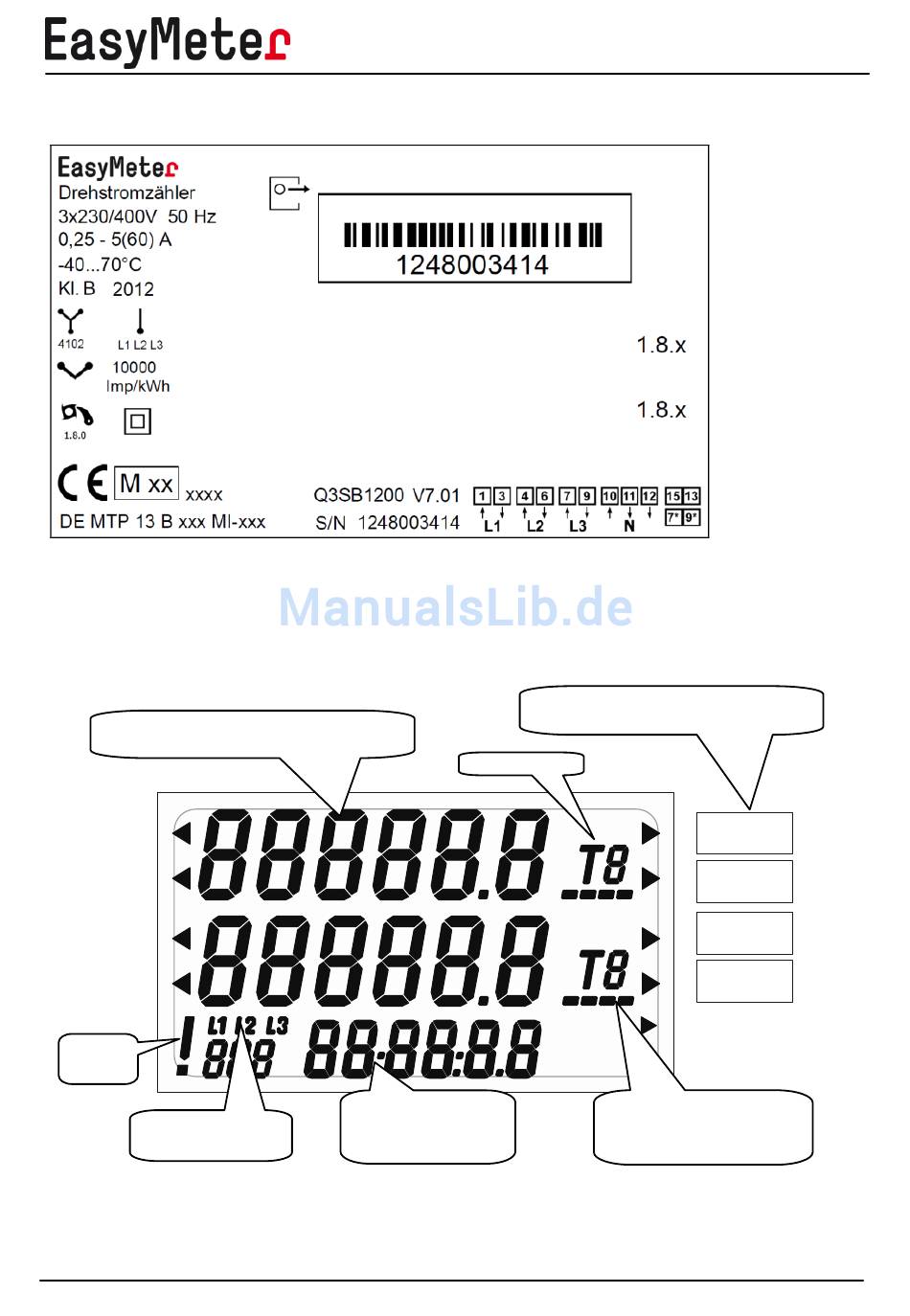

Leistungsschild des Q3S (Beispiel)

4. Allgemeine Displayfunktionen

Als Anzeige dient eine nicht hinterleuchtete Flüssigkristallanzeige (LCD) mit
folgenden Zeichen / Symbolen:
Energieanzeige 1. und 2. Zeile:
6 Stellen (ohne Nachkommastelle)
Ausrufe-
zeichen
Anzeige der
Leiterspannungen
Betriebsanleitung
d
INFO-Zeile für:
- Leistungsanzeige
- Funktionsfehler
BA_Q3S_Rev05, Seite 6
Elektronischer 2-Tarif
3-Phasen 4-Leiter Zähler
Zusatzfelder auf dem Typenschild
und zugehörige Pfeile im Display
Tarifnummer
kWh
kWh
kWh
INFO
„laufender" Strichbalken
für die Anzeige des
aktiven Tarifes
Q3S
2.8.x
1.8.x
2.8.x
1.8.x
