Bedienung der Solarsteuerung POOLSANA SOLAR
Da der Betrieb der Solaranlage nur dann sinnvoll ist, wenn auch genügend Sonnenenergie zur Verfügung
steht, ist eine Differenztemperatur einstellbar.
Das bedeutet, dass die angeschlossene Solar-Zusatzpumpe oder das Mehr-Wege-Motorventil nur dann ein-
bzw. umgeschaltet wird, wenn die Temperatur am Solarfühler um die eingestellte Differenztemperatur
höher ist als die Wassertemperatur.
Sobald die tatsächliche Wassertemperatur unter den vorgegebenen Soll-Wert absinkt und auch genügend
Sonnenenergie zur Verfügung steht, aktiviert die Solarsteuerung die Solar-Zusatzpumpe bzw. schaltet das
Motorventil um, sodass das Wasser durch die Solaranlage geführt und somit erwärmt werden kann.
Voraussetzung hierfür ist, dass die Filterpumpe zu dem Zeitpunkt ebenfalls in Betrieb ist.
Funktionsbeispiele:
1)
Sie haben eine Differenz von 5°C sowie eine maximale Wassertemperatur von 30°C eingestellt. Die
momentane Wassertemperatur beträgt 21°C und die Sonne beginnt den Solarabsorber zu erwärmen.
Die Solarsteuerung schaltet das Motorventil um bzw. die Zusatzpumpe ein, wenn der Solarfühler
mindestens 26°C misst und die eingestellte Differenztemperatur von 5°C somit erreicht wurde.
2)
Sie haben eine Differenztemperatur von 6°C und eine maximale Wassertemperatur von 30°C eingestellt.
Die tatsächliche Wassertemperatur beträgt 20°C. Der Unterschied zwischen Solarabsorber und
Poolwasser beträgt aber beispielsweise nur 4°C, da kaum Sonneneinstrahlung vorhanden ist. Die
POOLSANA SOLAR schaltet den Kreislauf nicht um bzw. die Zusatzpumpe nicht an, da die Differenz
zwischen Wasser- und Solarabsorbertemperatur niedriger als der eingestellte Wert ist.
3)
Sie haben eine Differenztemperatur von 4°C sowie eine Solltemperatur (max. Temperatur) von 30°C
eingestellt. Am Wasserfühler wird 30°C und am Solarfühler 35°C gemessen. Die Solarsteuerung schaltet
das Motorventil um bzw. die Zusatzpumpe ab, da zwar genügend Sonnenenergie zur Verfügung steht,
jedoch die gewünschte Wassertemperatur bereits erreicht wurde.
© 2016 - POOLSANA GmbH & Co. KG - Nachdruck und Vervielfältigung untersagt! Stand: Dezember 2016
[7]

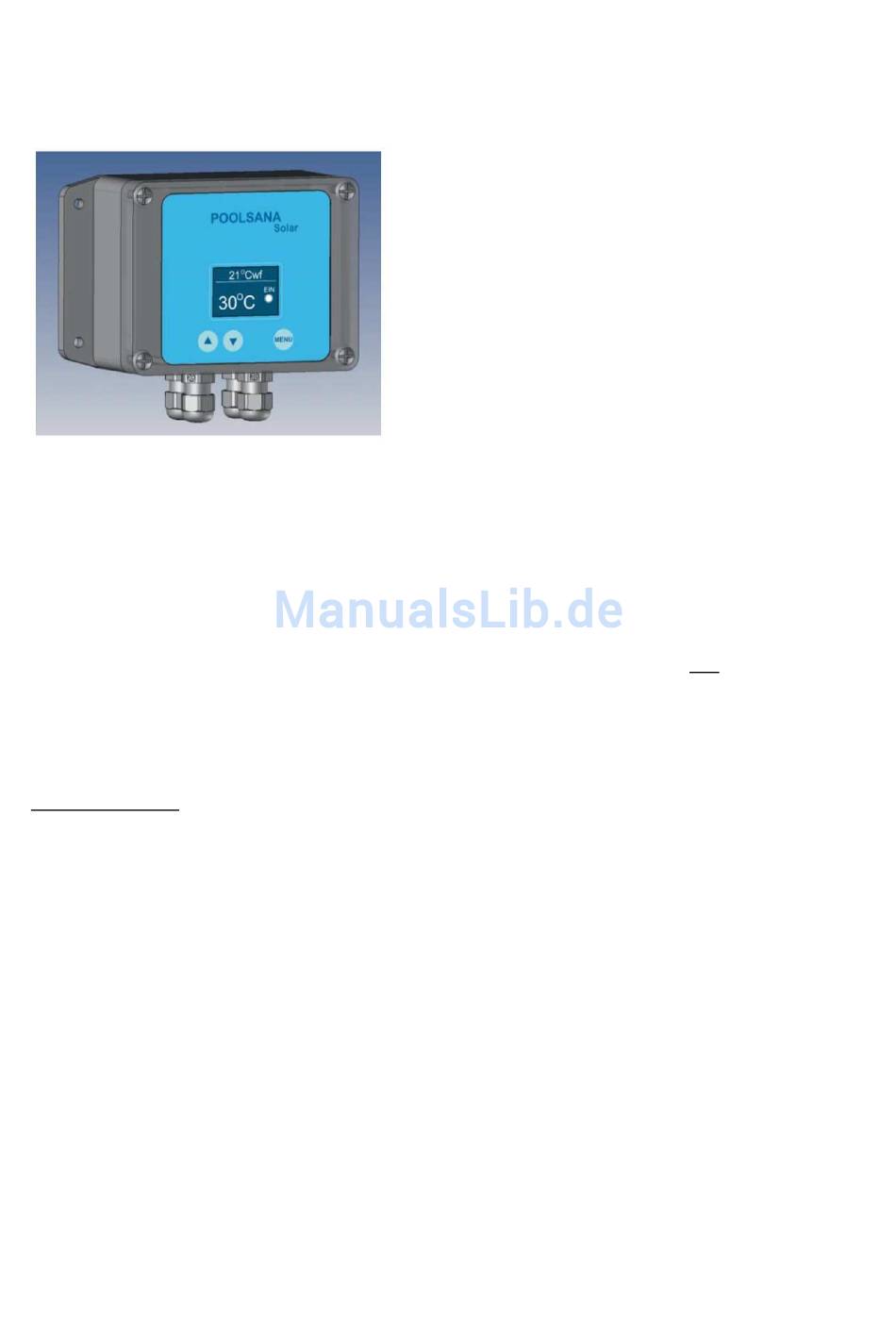

Sind alle Klemmen und der Netzstecker verbunden sowie
eingesteckt, startet die Solarsteuerung automatisch und
sollte wie in der Abbildung links aussehen.
