Anschluss eines 2- oder 3-Wege-Motorventils (230 V)
Um beispielsweise ein 3-Wege-Motorventil anzuschließen, öffnen Sie den Deckel bzw. die Abdeckung des
Motorventils, um an die Anschlussklemmen zu kommen. Nun nehmen Sie die Steuerleitung NO der
Solarsteuerung und schließen diese an die Klemme an, die dafür sorgt, dass das Ventil den Wasserfluss durch
die Solaranlage leitet und das Schwimmbadwasser erwärmt wird (im unten gezeigten Beispiel an Klemme 4).
Die Leitung NC der Steuerung wird an die Klemme angeschlossen, welche das Motorventil veranlasst den
Wasserfluss zurück zum Pool zu leiten (im unten gezeigten Beispiel an Klemme 6). Diese Beschreibung
funktioniert nur wenn das 3-Wege-Motorventil so in die Wasserrohrleitungen eingebaut wird, dass rechts
vom Ventil die Verbindung zur Solaranlage und links vom Ventil die Wasser-Rückführung zum Pool besteht.
Die Neutralleitung N wird an die dementsprechende Neutralklemme angeschlossen (im unteren Beispiel an
Klemme 11).

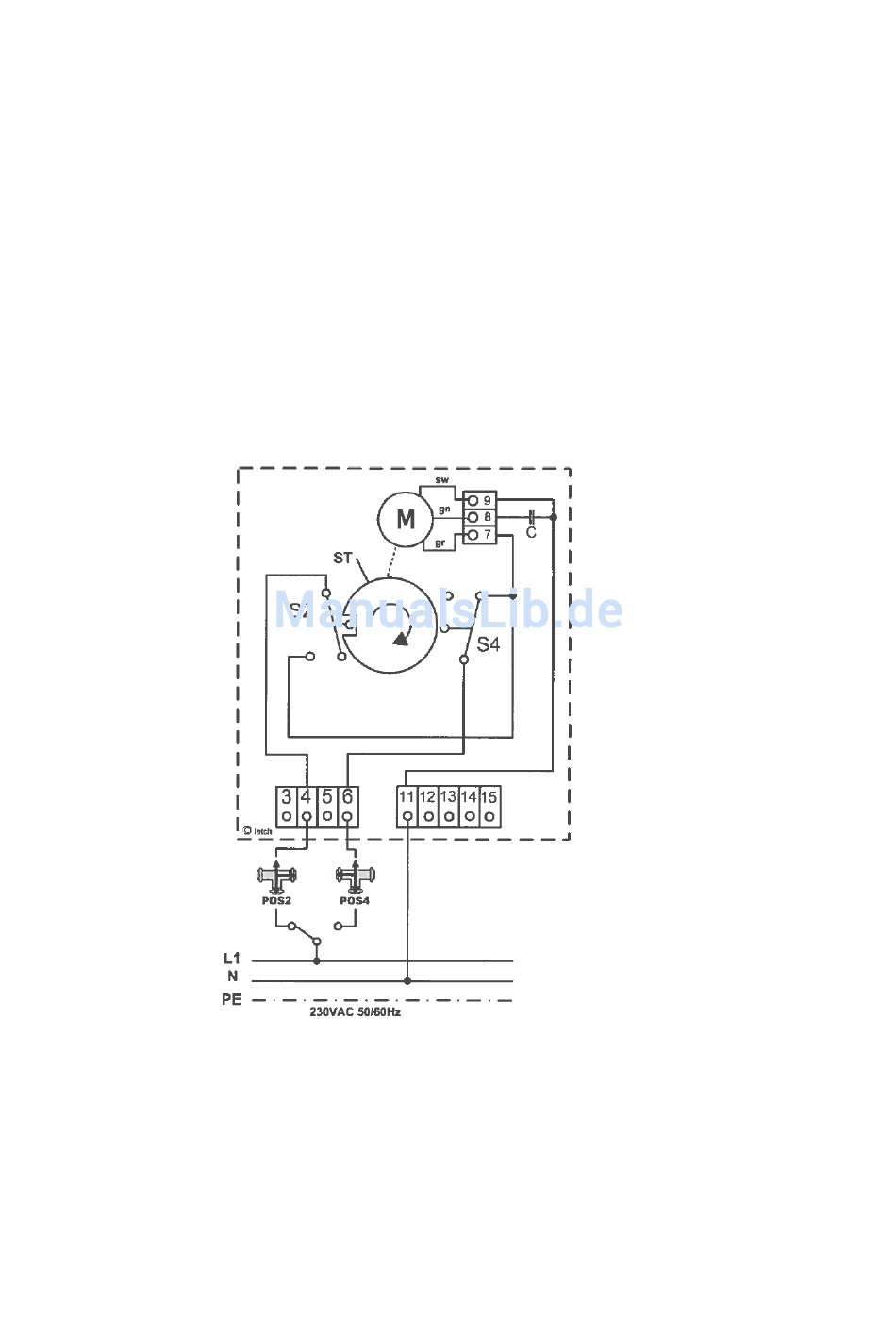

Beispiel eines Schaltplanes für ein 3-Wege-Motorventil:
Der Schaltplan kann für andere Motorventile variieren!
