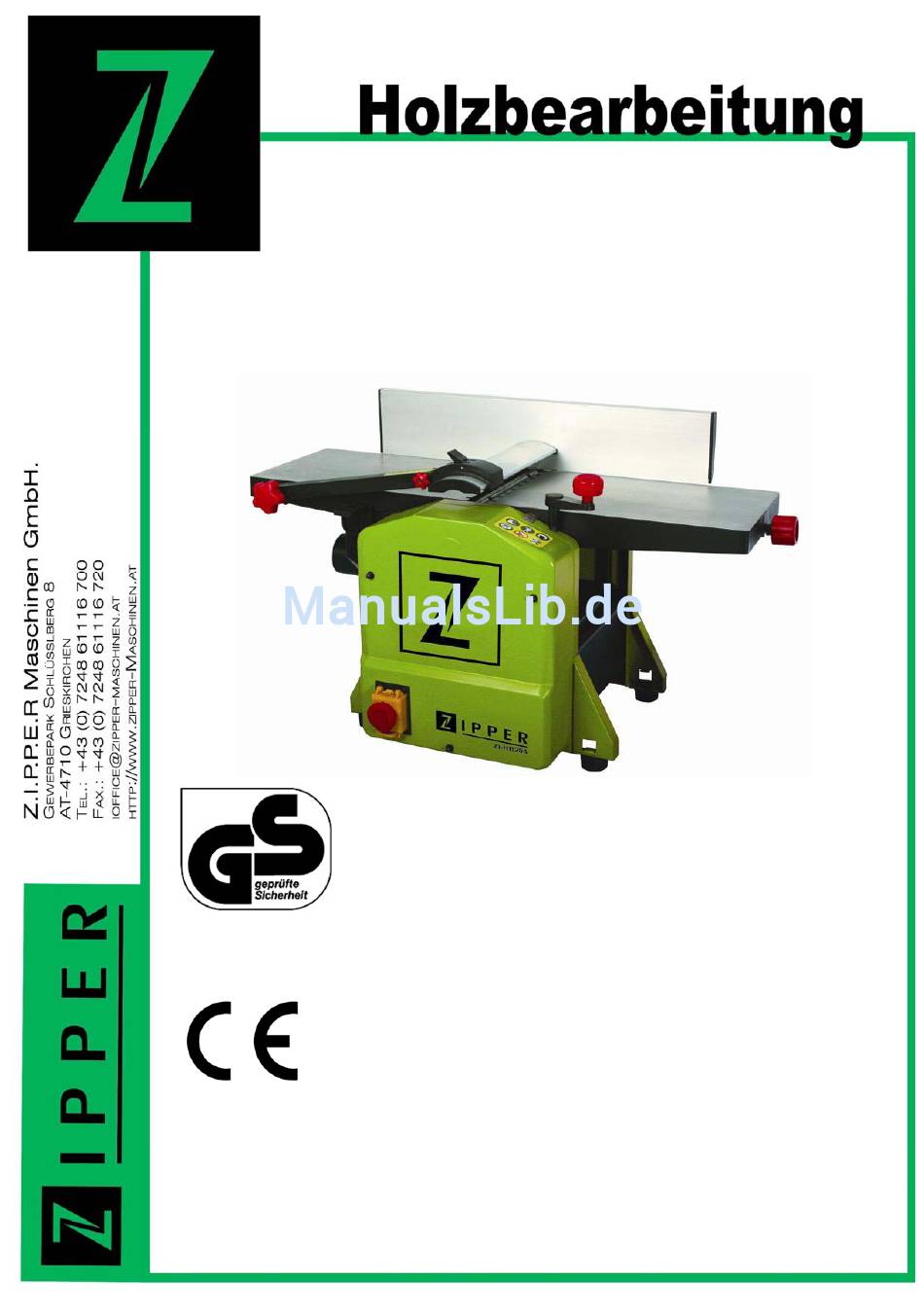

- Seite 1 Bedienungsanleitung Abricht- Dickenhobelmaschine ZI-HB204 EAN: 912003923807 4 Bedienungsanleitung und Sicherheitshinweise lesen und beachten! Technische Änderungen sowie Druck- und Satzfehler vorbehalten! Stand: 12.11.2009 – Revision 01 - DEUTSCH...
- Seite 2 ACHTUNG!!! VOR INBETRIEBNAHME BEDIENUNGSANLEITUNG LESEN! BEDIENUNGSANLEITUNG DER MASCHINE STETS BEILEGEN! SOFORT AUSPACKEN WARE VOLLSTÄNDIGKEIT LIEFERUNG ÜBERPRÜFEN. ÜBERPRÜFEN SIE DIE MASCHINE AUF ETWAIGE TRANSPORTSCHÄDEN. TRANSPORTSCHÄDEN SIND SOFORT ZU MELDEN.
- Seite 3 VORWORT Sehr geehrter Kunde! Diese Bedienungsanleitung enthält Informationen und wichtige Hin- weise zur Inbetriebnahme und Handhabung der ZIPPER Hobelmaschi- ne ZI-HB204. Die Bedienungsanleitung ist Bestandteil der Maschine und darf nicht entfernt werden. Bewahren Sie sie für spätere Zwecke auf und legen...
-
Seite 4: Inhaltsverzeichnis
SICHERHEIT Bestimmungsgemäße Verwendung ..............6 Sicherheitshinweise .................... 6 INBETRIEBNAHME Lieferumfang ZI-HB204 ..................8 Montage / Einstellungen ..................8 BETRIEB Abrichten ......................10 Dickenhobeln ..................... 11 ... -
Seite 5: Technik
3. Parallelanschlag schwenkbar 4. Hobelwellenschutzabdeckung 5. Auszugstisch 6. Messskala Spanabnahme Abrichten 7. Höheneinstellung Dickenhobeltisch 8. EIN/AUS/NOTAUS Schalter Technische Daten sowie Design können sich im Rahmen der Produktentwicklung verändern. Daher sind Änderungen vorbehalten. Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 5 Bedienungsanleitung ZIPPER Hobelmaschine ZI-HB204... -
Seite 6: Sicherheit
MONTAGE 2 SICHERHEIT Bestimmungsgemäße Verwendung Die ZIPPER Hobelmaschine ZI-HB204 sind ausschließlich für nachfolgend genannte Tätigkei- ten unter Einhaltung der in dieser Bedienungsanleitung beschriebenen Sicherheits- Bedie- nungs- und Wartungshinweisen sowie Beschränkungen zugelassen: Abrichten und Dickenhobeln von Holz unter Beachtung von unter Technische Daten angegebenen max. - Seite 7 Nur für den Betrieb mit der ZI-HB 204 geeignete Hobelmesser ver- wenden. Defekte Hobelmesser sofort ersetzen, stumpfe Hobelmes- ser sofort schärfen/ersetzen. Stumpfe Hobelmesser erhöhen die Rückschlaggefahr! Überlasten Sie die Maschine nicht! Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 7 Bedienungsanleitung ZIPPER Hobelmaschine ZI-HB204...
-
Seite 8: Inbetriebnahme
Montage / Einstellungen Parallelanschlag Befestigen Sie den Parallelan- schlag mit den Innensechskant- schrauben (B) an der Hinterseite der Maschine. Nach dem Lösen des Fixierhebels (H) kann der Pa- rallelanschlag geneigt werden. Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 8 Bedienungsanleitung ZIPPER Hobelmaschine ZI-HB204... - Seite 9 Absaugadapter auf die Hobelwelle und fixieren ihn mit den laschen wiederum in den dafür vorgesehenen Tischfräsungen. ACHTUNG! Für ein sauberes Arbeiten wird der Anschluss der ZI-HB204 an eine Absauganlage auf jeden Fall empfohlen. In geschlossenen Räumen ist der Anschluss an eine Absauganla- ge Pflicht.
-
Seite 10: Betrieb
Bild dargestellt mit rechter Hand an oberer hinterer Kante und linker Hand führend auf dem Werkstück aufliegend. ACHTUNG! Diese Anleitung ersetzt keine fachgerechte Schulung in der Arbeit mit Hobel- maschinen. Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 10 Bedienungsanleitung ZIPPER Hobelmaschine ZI-HB204... -
Seite 11: Dickenhobeln
Zu kurze Werkstücke sollten nicht bearbeitet werden. • Wenn das Werkstück steckenbleibt, langen Sie NIE bei laufender Maschine in den Arbeitsraum. Maschine vorher abschalten und von der Stromversor- gung nehmen. Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 11 Bedienungsanleitung ZIPPER Hobelmaschine ZI-HB204... -
Seite 12: Pflege Und Wartung
Maschine reinigen Täglich nach Inbetriebnahme Reinigen Sie die Maschine nur mit Mitteln, welche die Oberfläche vor Korrosion schützen. Nach ersten 10 Stunden Betrieb Sämtliche Verbindungsteile, Rollen, Walzen, Kontaktpunkte etc. nachölen. Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 12 Bedienungsanleitung ZIPPER Hobelmaschine ZI-HB204... -
Seite 13: Messerwechsel
Spanabnahme Knorren oder Fremdma- Material vor Bearbeitung überprüfen terial im Holz Schlecht bzw. un- Stumpfe Messer, defekte nachschärfen regelmäßig bear- Messer, falsch/ungerade Wechseln beitete Oberflä- montierte Messer nachjustieren chen Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 13 Bedienungsanleitung ZIPPER Hobelmaschine ZI-HB204... -
Seite 14: Ersatzteile
ERSATZTEILE 7 ERSATZTEILE Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 14 Bedienungsanleitung ZIPPER Hobelmaschine ZI-HB204... -
Seite 15: Ersatzteilbestellung
ERSATZTEILE Ersatzteilbestellung Mit Originalteilen von Zipper verwenden Sie Ersatzteile, die ideal aufeinander abgestimmt sind. Die optimale Passgenauigkeit der Teile verkürzen die Einbauzeiten und erhalten die Le- bensdauer. H I N W E I S Der Einbau von anderen als Originalersatzteilen führt zum Verlust der Garantie! -
Seite 16: Konformitätserklärung
Hiermit erklären wir, dass die oben genannte Maschine den Anforderungen der oben angeführten Richtlinien entspricht. Diese Erklärung verliert ihre Gültigkeit, wenn Veränderungen an der Maschine vorgenommen werden, die nicht mit uns abgestimmt wurden. Grieskirchen, 07.10.2009 Ort / Datum Unterschrift Erich Humer (Geschäftsführer) Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 16 Bedienungsanleitung ZIPPER Hobelmaschine ZI-HB204... -
Seite 17: Geprüfte Sicherheit
Hiermit erklären wir, dass die oben genannte Maschine den Anforderungen der oben angeführten Richtlinien entspricht. Diese Erklärung verliert ihre Gültigkeit, wenn Veränderungen an der Maschine vorgenommen werden, die nicht mit uns abgestimmt wurden. Grieskirchen, 23.10.2009 Ort / Datum Unterschrift Erich Humer (Geschäftsführer) Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 17 Bedienungsanleitung ZIPPER Hobelmaschine ZI-HB204... - Seite 18 Wir bitten Sie, derartige Beobachtungen zu notieren und an office@zipper-maschinen.at zu senden: Z.I.P.P.ER MASCHINEN GmbH A-4710 Grieskirchen, Gewerbepark Schlüßlberg 8 Tel 0043 7248 61116 - 700 Fax 0043 7248 61116 – 720 office@zipper-maschinen.at Vielen Dank für Ihre Mithilfe! Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 18 Bedienungsanleitung ZIPPER Hobelmaschine ZI-HB204...
