PCE Instruments LXT Handbuch Seite 4

- Steckplätze 7 und 8 nutzen Sie bitte für das 4 – 20 mA – Signal
(Steckplatz 7 für `+` und Steckplatz 8 für `-`)
- Nachdem Sie die Kabel angeschraubt haben, schieben Sie den
Kabelanschluss-Sockel wieder auf den Transmitter auf (Figur 1, 3 – 4)
- Schieben Sie den Sensor-Stecker in den Sensor-Einschub am unteren
Teil des Transmitters ein
- Schliessen Sie das Gerät an Netzstrom an (die Lampe für die Spannungsversorgung leuchtet (3.3)
- Wählen Sie den voraussichtich geeigneten Messbereich am Messbereichs-
schalter (3.9)
- Halten Sie den Lichtsensor (3.8) in die Richtung der Lichtquelle
- Der Transmitter ist eingestellt auf ein Analog-Ausgangssignal von 4 – 20 mA
(Bereich 1: 0 lx entsprechen 4 mA / 1000 lx = 12 mA / 2000 lx = 20 mA
Bereich 2: 0 lx = 4 mA / 2000 lx = 5,6 mA / 20000 lx = 20 mA
Bereich 3: 0 lx = 4 mA / 20000 lx = 10,4 mA / 50000 lx = 20 mA)
- Der maximale Ausgangswiderstand beträgt 200 OHM
5. Kalibrierung
Standardmässig wird der Luxtransmitter inkl. Lichtsensor kalibriert ausgeliefert. Der Sensor unterliegt aber der
natürlichen Drift und sollte daher regelmässig rekalibriert werden. Da zur Rekalibrierung ein Lichtkabinett mit
definierter Lichtquelle benötigt wird, bitten wir Sie, das Gerät tournusmässig zur Rekalibrierung zu uns
einzusenden (z.B. jährlich oder alle zwei Jahre).

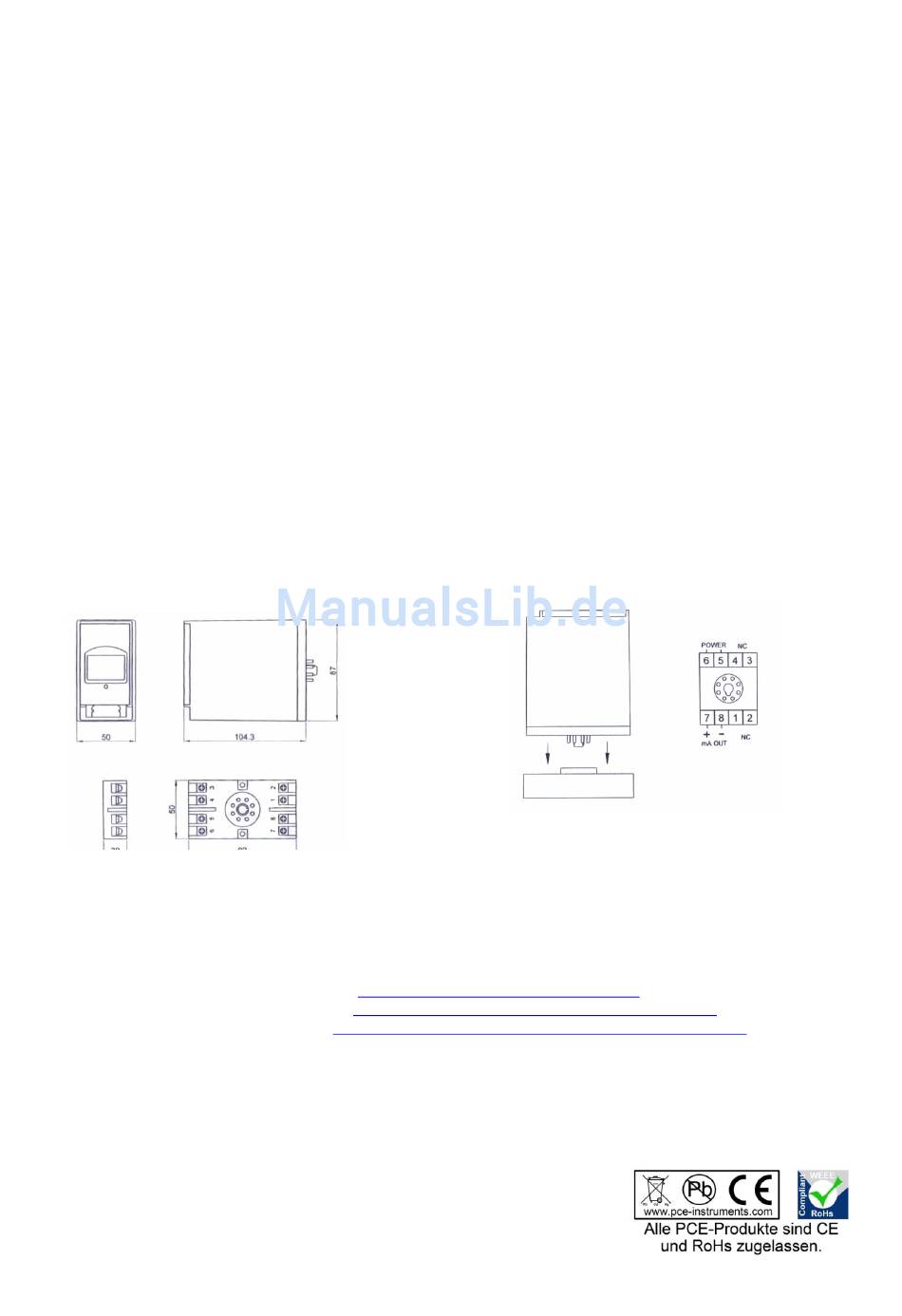

6. Maßskizzen
Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH.
Eine Übersicht unserer Messtechnik finden Sie hier:
Eine Übersicht unserer Messgeräte finden Sie hier:
Eine Übersicht unserer Waagen finden Sie hier:
Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir
unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach
gesetzlicher Vorgabe entsorgt.
