1. Sicherheitsinformationen
Lesen Sie bitte sorgsam die folgenden Informationen, bevor Sie mit den Messungen beginnen. Benutzen Sie das
Messgerät nur in der beschriebenen Form, anderenfalls erlischt die auf das Gerät gewährleistete Garantie.
Umweltbedingungen:
Reparaturarbeiten am Gerät sollten nur durch die PCE Deutschland GmbH durchgeführt werden.
Halten Sie bitte das Gerät sauber und in trockenem Zustand.
Das Gerät unterliegt den allgemein gültigen Normen und Standards (IEC651 Typ2, ANSI S1.4 Typp2) und ist CE- zertifiziert.
Das Gerät ist CE-zertifiziert.
2. Spezifikation
Messbereich
Auflösung
Genauigkeit
Sensor
Versorgung
Kabellänge (Sensor zu Transmitter)
Umgebungsbedingungen
Gehäusematerial
Gehäuse
Versorgung
Kalibrierung
Ausgang
Schutzart
Umgebungsbedingungen

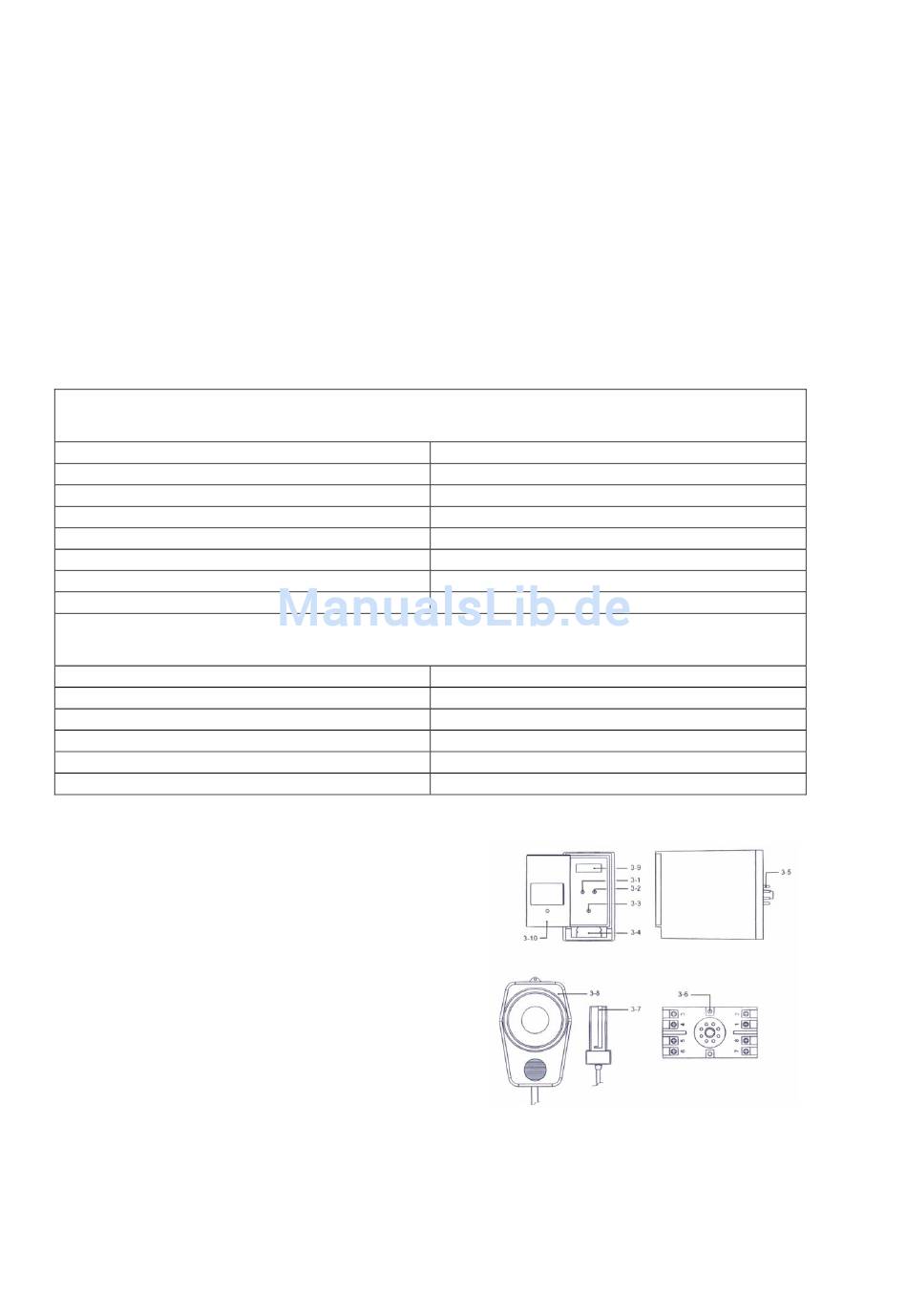

3. Beschreibung der Bedienungsoberfläche (Figur 1)
3.1
0-Punkt-Kalibrierschraube VR
3.2
Steilheits-Kalibrierschraube VR
3.3
Spannungsanzeige
3.4
Sensor-Einschub-Stecker
3.5
Transmitter-Ausgangs-Verbinder
3.6
Kabelloser Steckverbinder
3.7
Lux-Sensor-Stecker
3.8
Lichtsensor
3.9
Bereichsschalter
3.10 Fronttür
4. Installation
Schliessen Sie die Kabel für die Spannungsversorgung (90 ... 230 V) und für den Analogausgang (4 ... 20 mA) auf
dem Kabelsockel (Figur 1, 3 – 5) wie folgt an:
- Ziehen Sie den Kabelanschluss-Sockel von der Rückseite des Transmitters ab
- Steckplätze 5 und 6 nutzen Sie bitte für die Spannungsversorgung
Relative Feuchtigkeit max.
Arbeitstemperaturbereich
Luxsensor
Transmitter
= 80 % r.F.
= 0...+50 °C
0 ... 50000 Lux in drei Bereichen
0,1 lx / 1 lx
±5 % der Ablesung
Photo Diode mit Farbkorrekturfilter nach C.I.E.
über Transmitter
1,5 m
max. 80 % relative Feuchtigkeit / 0 ... +50 °C
ABS-Plastik
ABS-Plastik
90 ... 260 ACV
einstellbar über Madenschrauben
4 ... 20 mA
IP 54
max. 85 % relative Feuchtigkeit / 0 ... +50 °C
3
