TYP 21122, 21121, 21127, 21128, 21129, 21112, 21111, 21117, 21118, 21119, 21222, 21221, 21227, 21228, 21229, 21212, 21211, 21217, 21218, 21219, 22122,
22121, 22127, 22128, 22129, 22112, 22111, 22117, 22118, 22119, 22222, 22221, 22227, 22228, 22229, 22212, 22211, 22217, 22218, 22219, 21322, 21321,
21327, 21328, 21329, 21312, 21311, 21317, 21318, 21319, 21422, 21421, 21427, 21428, 21429, 21412, 21411, 21417, 21418, 21419, 22322, 22321, 22327,
22328, 22329, 22312, 22311, 22317, 22318, 22319, 22422, 22421, 22427, 22428, 22429, 22412, 22411, 22417, 22418, 22419

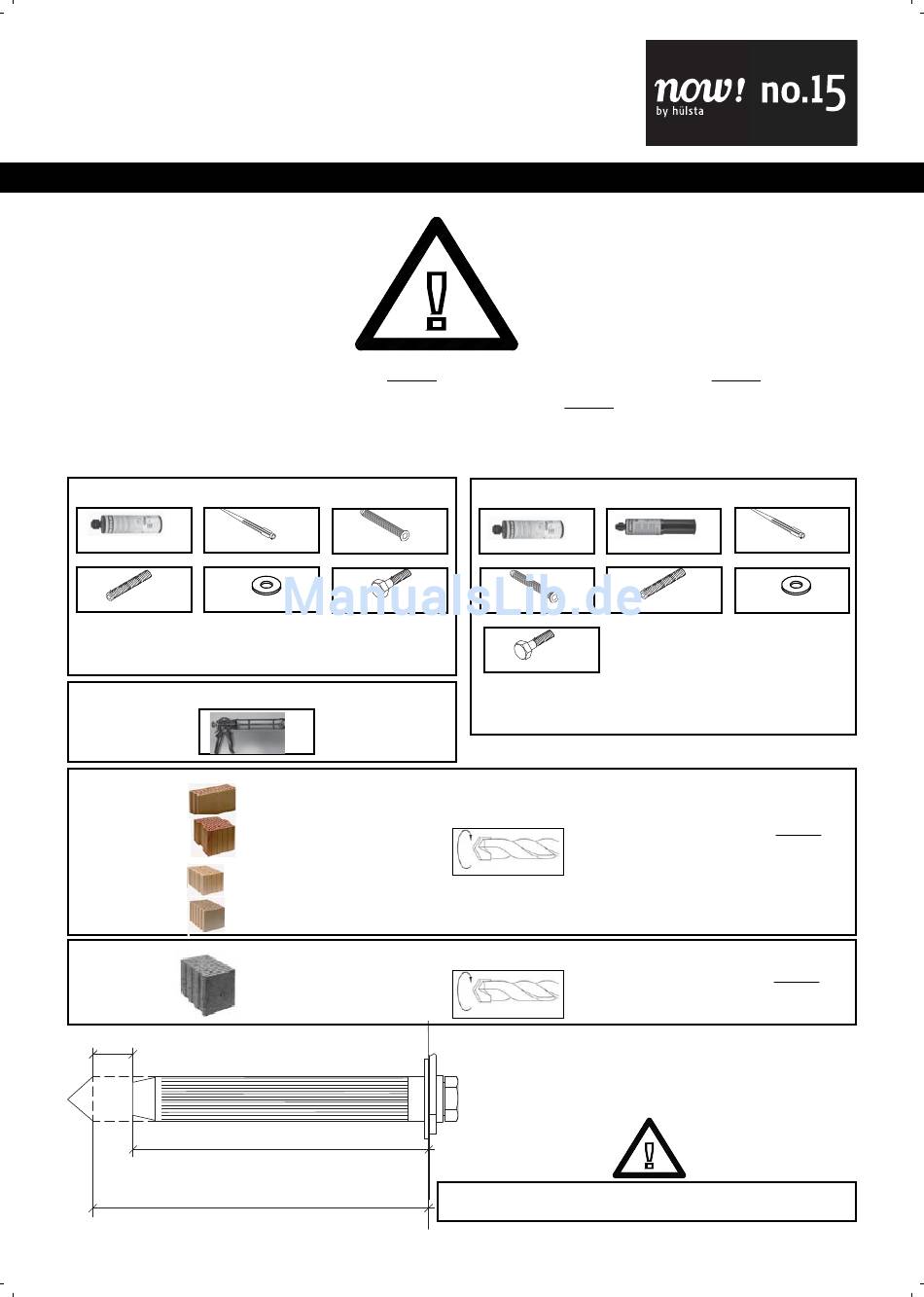

MONTAGE · ASSEMBLY · MONTAGE · MONTAGE
Attention! La nature des murs doit être soigneusement contrôlée par un spécialiste avant le montage. Le montage ne doit être effectué que par un spécialiste en respectant scrupu-
leusement la notice de montage. Les sets de fi xation ne sont adaptés que lorsque la nature et la résistance à l'écrasement du mur sont toutes les deux mentionnées dans le tableau
ci-dessous. Le montage dans de une maçonnerie légère est exclu. Dans tous les autres cas, il est impératif qu'un spécialiste choisisse une autre méthode de fi xation adaptée. hülsta
décline toute responsabilité pour le choix approprié d'un autre type de fi xation. Lors du montage, il est également important de veiller à ce qu'aucune installation électrique ou autre
conduit ne se trouvent dans le secteur de la fi xation. Contrôlez leur présence avec un appareil de détection. Notez que les tubes en matière synthétique ne sont pas détectés.
Set de fi xation n° 1 (matériel n° 1410886 / réf. 8888)
pour 2 points de fi xation au mur
1x
TVM-Z-SM
TVM-STV-K 280
6x
DIN 125 / 6.4
TVM-IGA 6x93
Le set n'est adapté que pour les murs dont la nature est mentionnée ci-dessous. Les
valeurs inférieures données pour la résistance à l'écrasement doivent toujours être
respectées.
Pistolet d'extraction en option (matériel n° 1410888 / référence 2222)
Parpaing perforé
et brique perforée
verticalement
Parpaing creux avec
béton cellulaire
min. 5 mm
Profondeur de l'ancrage
Profondeur du perçage
MONTAGEANLEITUNG
LOWBOARDS
LOWBOARDS
LOWBOARDS
LOWBOARDS
2x
6x
TVM-Z-SH 16x105
6x
6x
DIN 933 / 6x20
1x
Résistance à l'écrasement
>/= 4 N/mm²
Résistance à l'écrasement
>/= 2 N/mm²
Set de fi xation n° 2 (matériel n° 1410887 / réf. 5555)
pour 3 points de fi xation au mur
1x
TVM-STV-K 280
9x
TVM-Z-SH 16x105
9x
DIN 933 / 6x20
Le set n'est adapté que pour les murs dont la nature est mentionnée ci-dessous. Les
valeurs inférieures données pour la résistance à l'écrasement doivent toujours être
respectées.
Méthodes recommandées
pour le perçage:
Perçage rotatif: à l'aide d'une perceuse normale, sans choc sur
le parpaing (afi n de ne pas endommager les cloisons et de ne pas
faire un trou trop gros). Les trous doivent être nettoyés soigneuse-
ment après le perçage.
Méthodes recommandées
pour le perçage:
Perçage rotatif: à l'aide d'une perceuse normale, sans choc (afi n
de ne pas endommager les cloisons et de ne pas faire un trou
trop gros). Les trous doivent être nettoyés soigneusement après
le perçage.
Profondeur du perçage:
La profondeur du perçage doit être supérieure à la profondeur de l'ancrage.
Veuillez également respecter les informations accompagnant le mortier
composite de la société TOX, afi n de garantir un montage parfait.
1x
TVM-Z-SM
TVM-STV-K 150
9x
DIN 125 / 6.4
TVM-IGA 6x93
SEITE 25
4x
9x
