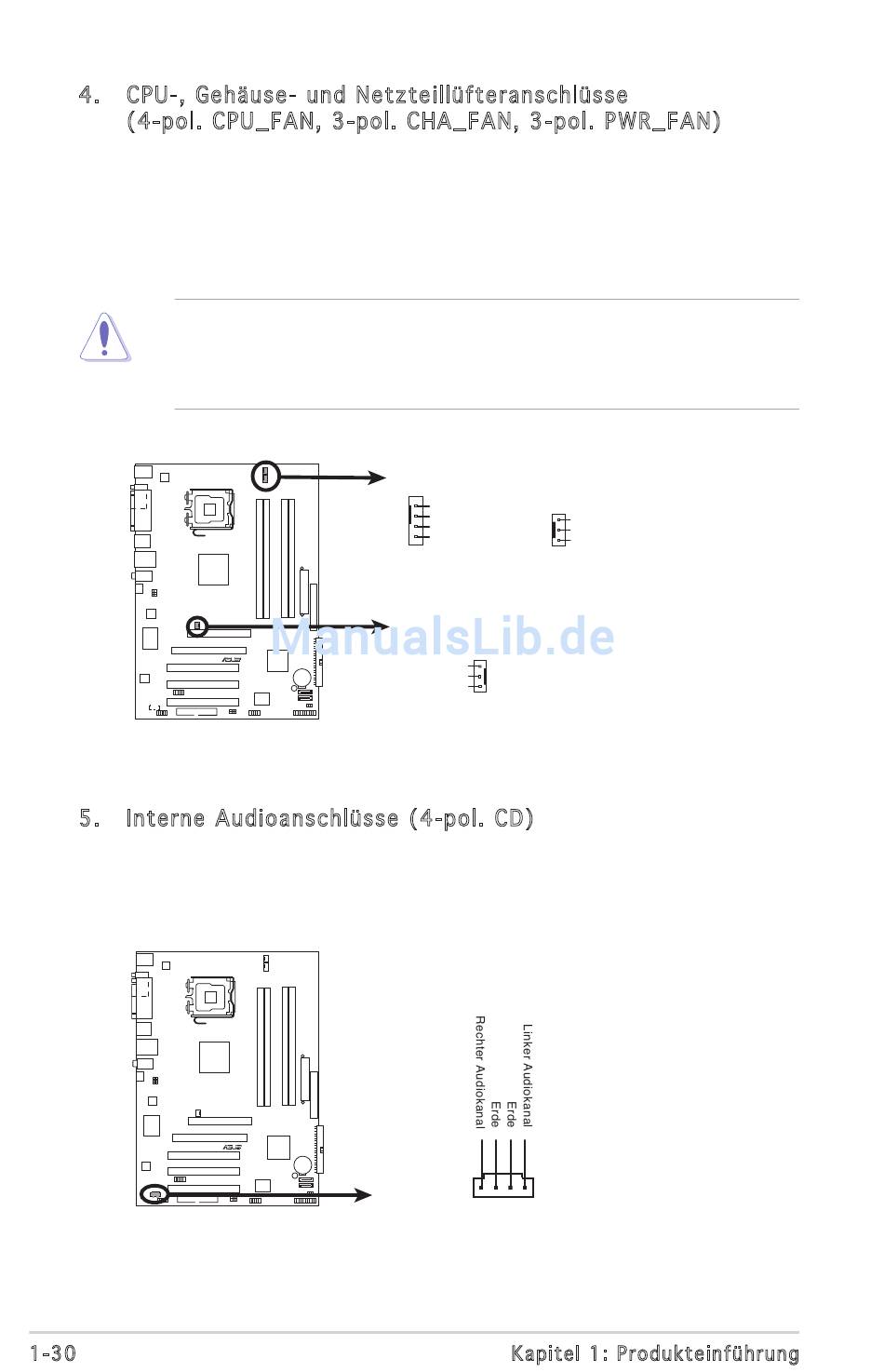

4.
CPU-, Gehäuse- und Netzteillüfteranschlüsse
(4-pol. CPU_FAN, 3-pol. CHA_FAN, 3-pol. PWR_FAN)
Die Lüfteranschlüsse unterstützen Lüfter mit 350mA~740mA (8,88W
max.) oder insgesamt 1A~2,22A (26,64W max.) mit +12V. Verbinden
Sie die Lüfterkabel mit den Lüfteranschlüssen am Motherboard, wobei
der schwarze Leiter jedes Kabels zum Erdungsstift des Anschlusses
passen muss.
Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu
verbinden. Eine unzureichende Belüftung innerhalb des Systems kann die
Motherboard-Komponenten beschädigen. Dies sind keine Jumper! Setzen
Sie KEINE Jumpersteckbrücke auf die Lüfteranschlüsse!
Top:Line In
Center:Line Out
Below:Mic In
P5VDC-X
P5VDC-X Lüfteranschlüsse
5.
Interne Audioanschlüsse (4-pol. CD)
Mit diesen Anschlüssen können Sie Stereo-Audiosignale von
Quellen wie CD-ROM-Laufwerken, dem TV-Tuner, oder MPEG-Karten
empfangen.
Top:Line In
Center:Line Out
Below:Mic In
P5VDC-X
P5VDC-X Interner Audioanschluss
1-30
CPU_FAN
CHA_FAN
R
CD (Schwarz)
R
PWR_FAN
GND
CPU FAN PWR
GND
CPU FAN IN
+12V
CPU FAN PWM
Rotation
Rotation
+12V
GND
Kapitel 1: Produkteinführung
